Introducción al conocimiento del diagrama PID de la industria de válvulas

El diagrama PID es el núcleo técnico de la producción en fábrica. Ya sea un ingeniero de un diseño instituto, un técnico eléctrico o un operador principal del control central habitación, comprender el significado de cada letra y símbolo en el diagrama PID, y comprender claramente el significado de estos componentes Funciones y control Los métodos son habilidades esenciales como electricista.

1. ¿Qué es el diagrama PID?

Diagrama de flujo:

Ese es decir, diagrama de flujo de proceso, o PFD para abreviar, se completa con el proceso profesional. Contiene la información principal de todo dispositivo, condiciones de funcionamiento (temperatura, presión, flujo, etc.), material equilibrio (la naturaleza de cada punto logístico, flujo, condiciones de operación, etc.) Expresado en la tabla de logística), balance de calor (carga de calor, etc.), diseño cálculo (tamaño del equipo, área de transferencia de calor, caudal de la bomba, etc.), control principal puntos y planes de control, etc.

Solo uno Es necesario dibujar un dispositivo con la misma función y la misma especificación.

Proceso diagrama de flujo de tuberías e instrumentos:

A saber, diagrama de instrumentos de tuberías, o PID para abreviar. PID se basa en PFD, y se completa conjuntamente con tecnología, instalación de tuberías y Control automático.

Está necesario dibujar todos los equipos, medidores, tuberías y sus especificaciones, espesor del aislamiento, etc., que es la base principal para dibujar la tubería diseño.

El primero La versión del diagrama PID se forma en la etapa de paquete de proceso. Con el profundización de la etapa de diseño, se complementa y mejora continuamente. Eso se publica en etapas y ediciones.

los La publicación de cada edición de PID muestra el progreso del diseño de ingeniería, y proporciona información de diseño oportuna en la etapa correspondiente para tecnología, automatización, equipo, eléctrico, telecomunicaciones, tubería, tubería máquinas, materiales de tuberías, disposición de equipos y suministro y drenaje de agua.

PID es uno de los principales productos en diseño básico y diseño detallado. Refleja el resultados integrales del flujo de diseño de procesos, diseño de equipos, equipos y diseño de distribución de tuberías y diseño de instrumentos de control automático.

2. ¿Qué nos puede decir el diagrama PID?

1. Utilice el categorías específicas de símbolos gráficos y códigos de texto:

Todas equipos, maquinaria y máquinas impulsoras que representan el proceso del dispositivo, incluido el equipo de repuesto que debe estar en su lugar y Los equipos móviles para producción, están numerados y marcados.

2. Utilice símbolos gráficos y códigos de texto prescritos:

Indicar en detallar todas las tuberías necesarias, válvulas (como Alta presión válvula de retención del sello), tubo principal accesorios (incluidas tuberías, válvulas y accesorios de tubería temporales), servicios públicos estaciones y aislamientos, etc., y realizar la numeración y marcado.

3. Utilice el símbolos gráficos especificados y palabras para sustituir

Indicar todos los instrumentos con detección, indicación y control funciones, incluyendo desechables instrumentos y sensores, y están numerados y marcados.

4. Utilice símbolos gráficos y códigos de texto prescritos:

Eso indica todos los puntos de muestreo para análisis de procesos, y están numerados y marcados.

5. Asuntos que deben explicarse en el mapa para una producción segura, ejecuciones de prueba, parada y manejo de accidentes:

Incluyendo los requisitos de diseño y las dimensiones clave de diseño del sistema de proceso para disciplinas relacionadas como automatización y tuberías.

rápido:

Diagrama PID también se llama flujo de proceso gráfico con puntos de control.

Con el ayuda de símbolos gráficos unificados y códigos de texto, todo el equipo, instrumentos, tuberías, válvulas y accesorios de tubería principales necesarios para establecer Las instalaciones de procesos petroquímicos de acuerdo con sus respectivas funciones son utilizado para cumplir con los requisitos de proceso y seguridad y economía. Bajo la premisa de la combinación, para desempeñar un papel en la descripción de la estructura y función de el dispositivo de proceso.

Por lo tanto, no es solo la base para el diseño y la construcción, sino también una parte del datos técnicos completos necesarios para diversos aspectos de la gestión empresarial, operación de prueba, operación, mantenimiento y puesta en marcha y parada.

A través de proceso de canalización y diagrama de flujo de instrumentos, podemos entender:

El número, nombre y etiqueta del equipo.

los proceso tecnológico de los principales materiales.

Flujo del proceso de otros materiales.

A través de análisis de válvulas y puntos de control, comprender el control de la producción proceso

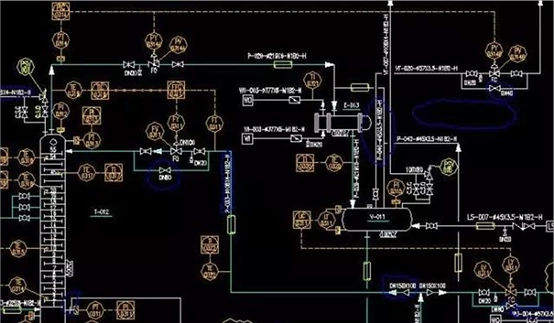

3. Cuatro elementos principales del diseño de PID

El diagrama de flujo del proceso (PID) incluye todos los elementos que el proceso necesita mostrar. FIG PID más importante cuatro elementos principales: equipo, tuberías, válvulas, manómetros.

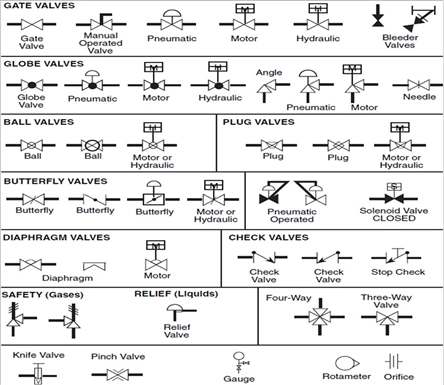

A continuación se muestran los símbolos PID de la válvula
