Scegliere materiali di sedile diversi per valvole a farfalla a temperature e pressioni variabili

Scegliere materiali di sedile diversi per valvole a farfalla a temperature e pressioni variabili

Come a Cina Triple offset in metallo in metallo fornitore di valvole a farfalla, ci viene spesso chiesto dai clienti di raccomandare materiali ad anello di tenuta appropriati per le valvole a farfalla e le valvole a sfera durante il processo di progettazione e selezione della valvola. Questo articolo fornisce una breve analisi per riferimento.

Uno dei fattori più critici che influenzano la capacità di interruzione della valvola è la natura del mezzo di lavoro. La durata di servizio di una valvola è influenzata dai seguenti fattori:

Fluttuazioni di pressione e pressione

Tipo e velocità del mezzo

Fluttuazioni di temperatura e temperatura

Frequenza e velocità del ciclo della valvola

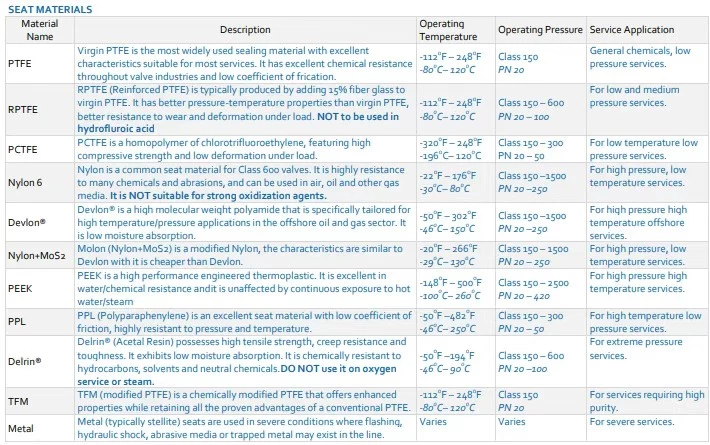

Le guarnizioni delle valvole industriali e i materiali del sedile sono comunemente realizzati da quanto segue:

Virgin Ptfe (politetrafluoroetilene)
Utilizzato in: Valvole a farfalla a tenuta morbida a doppia eccentrica
Virgin PTFE è il materiale di tenuta più utilizzato grazie alle sue eccellenti prestazioni di sigillatura e ampia resistenza chimica, con un basso coefficiente di attrito.

Intervallo di temperatura: da -112 ° F a 248 ° F / -80 ° C a 120 ° C

Classificazione della pressione: classe 150 / PN 20

Adatto per: prodotti chimici generali e servizi a bassa pressione

RPTFE (PTFE rinforzato)
Tipicamente composto da Virgin PTFE con fibra di vetro al 15%, RPTFE offre prestazioni a temperatura di pressione migliorate, migliore resistenza all'usura e minore deformazione sotto carico. Non è adatto per l'acido idrofluorico.

Intervallo di temperatura: da -160 ° C a 180 ° C

Classificazione della pressione: classe 150–600 / PN 20–100

Adatto per: applicazioni a bassa a media pressione

SBIRCIARE
Un termoplastico ad alte prestazioni noto per l'eccellente resistenza all'acqua e ai prodotti chimici, non influenzato dall'esposizione prolungata all'acqua calda o al vapore.

Intervallo di temperatura: da -100 ° C a 230 ° C (max. 260 ° C istantaneo)

Classificazione della pressione: 75% della classe 150–2500 / PN 20–420

Adatto per: servizi ad alta pressione e ad alta temperatura

Polipropilene (PPL)
Utilizzato in: Valvole a farfalla a tenuta morbida a doppia eccentrica
PPL (poliparaphenilenlene) offre un coefficiente di attrito basso, una resistenza ad alta pressione e temperatura.

Intervallo di temperatura: da -56 ° C a 200 ° C (max. 230 ° C istantaneo)

Classificazione della pressione: classe 150–300 / PN 20–50

Adatto per: servizi ad alta temperatura e bassa pressione

Pctfe
Un omopolimero di clorotrifluoroetilene, con un'elevata resistenza a compressione e bassa deformazione sotto carico.

Intervallo di temperatura: da -320 ° F a 248 ° F / -196 ° C a 120 ° C

Classificazione della pressione: classe 150–300 / PN 20–50

Adatto per: servizi a bassa temperatura e bassa pressione

Sedili in metallo (tipicamente stellite 6)
Ideale per condizioni difficili come lampeggiamento, shock idraulico, mezzi abrasivi o metallo intrappolato nella conduttura.
Disponibile con livelli di interruzione IV, V e VI (comunemente IV e V).

Intervallo di temperatura: fino a 550 ° C (con sigillo del corpo grafite)

Adatto per: condizioni gravi in cui i requisiti della classe di tenuta non sono rigorosi

Conclusione
Le valvole a farfalla concentriche presentano una struttura in cui l'asse dello stelo, il centro del disco e il centro del corpo della valvola sono tutti allineati. Questo semplice design è facile da produrre, spesso utilizzando rivestimenti in gomma. Tuttavia, il disco e il sedile sono costantemente in contatto, portando ad usura elevata. I materiali elastici come la gomma vengono utilizzati per mantenere la tenuta, ma la temperatura limita questa applicazione, rendendola inadatta all'uso ad alta temperatura. Queste valvole sono adatte per applicazioni in petrolio, sostanze chimiche, alimenti, prodotti farmaceutici, carta, energia idroelettrica, navi, approvvigionamento idrico, drenaggio, metallurgia, energia e altri sistemi per il controllo e la chiusura di gas corrosivi o non corrosivi, liquidi, semi-fluidi o polpere solide.

Le doppie valvole di farfalla eccentriche migliorano i singoli design eccentrici spostando l'asse dello stelo lontano dal disco e dai centri del corpo. Ciò consente al disco di separarsi immediatamente dal sedile al momento dell'apertura, ridurre l'attrito e l'usura e l'estensione della durata di servizio. Le doppie valvole eccentriche possono anche utilizzare sedili in metallo, rendendole più adatte per applicazioni ad alta temperatura. In condizioni ad alta temperatura, ti consigliamo di utilizzare le valvole a farfalle doppie eccentriche o sicure di fuoco in metallo.

I sedili morbidi garantiscono perdite zero ma non sono resistenti al calore.

I sedili duri tollerano le alte temperature ma consentono un po 'di perdite.

Triple valvole a farfalle eccentriche risolvono questo conflitto. Oltre alle due precedenti eccentricità, il terzo aggiunge un offset alla superficie di tenuta conica del disco, con conseguente forma di sigillatura ellittica e asimmetrica. Un lato si sporge verso l'asse del corpo della valvola, mentre l'altro corre parallelo. Questo design cambia fondamentalmente la sigillatura dalla posizione di posizione al sigillo della coppia, basandosi sulla pressione di contatto della superficie anziché sulla deformazione del materiale, rendendo possibile zero perdite anche con sedi metalliche. Inoltre, questa pressione è correlata alla pressione media, consentendo la resistenza ad alta pressione e ad alta temperatura.
