Domande frequenti sulla selezione della valvola

Cowinns. Cowinns. 2021-03-11 12:02:13
Domande frequenti sulla valvola Selezione

Valvole, come una delle indispensabili Attrezzature nella produzione industriale, può incontrare molti problemi testuali da Selezione da utilizzare per la manutenzione. Qui ho raccolto alcuni problemi comuni.

1. Quali tre fattori principali dovrebbero essere considerato quando scegli un'agenzia di implementazione?

(1) dovrebbe essere l'uscita dell'attuatore maggiore del carico della valvola e dovrebbe essere ragionevolmente abbinato.

(2) Quando si controlla la combinazione standard, È necessario considerare se la differenza di pressione consentita specificata dalla valvola incontra i requisiti di processo. Quando la differenza di pressione è Grande, deve essere calcolata la forza sbilanciata sulla bobina.

(3) È necessario considerare se il La velocità di risposta dell'attuatore soddisfa i requisiti del funzionamento del processo, in particolare l'attuatore elettrico.

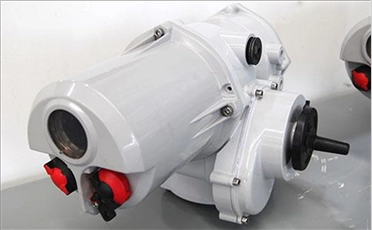

2. Rispetto agli attuatori pneumatici, cosa sono le caratteristiche degli attuatori elettrici e quali tipi di uscita sono Là?

L'azionamento elettrico La fonte è energia elettrica, che è semplice e conveniente, con alta spinta, coppia e rigidità. Ma la struttura è complessa e l'affidabilità è scarsa. È più costoso del pneumatico in piccole e medie specifiche. È spesso usato in occasioni in cui non c'è fonte di gas o dove severa Non sono richieste a prova di esplosione e a prova di fiamma.

Il elettrico L'attuatore ha tre forme di uscita: corsa angolare, corsa lineare e multi-turno.

3. Perché la differenza di pressione tagliato è della valvola a quarto di turno grande?

La pressione cut-off La differenza della valvola a quarto di turno è relativamente grande, perché il risultante La forza generata dal mezzo sul nucleo della valvola o la piastra della valvola produce molto Piccola coppia sull'albero rotante, quindi può sopportare una grande pressione differenza.

Triplo offset. valvola a farfalla E le valvole a sfera sono le valvole più comuni del quarto di turno.

4. Quali valvole devono essere selezionate per direzione del flusso? Come scegliere?

Singolo-sigillo Valvole di controllo come valvole a seggio singolo, valvole ad alta pressione e Le valvole a manicotto a tenuta singola senza fori di equilibrio devono essere fluenti.

Ci sono pro e contro il flusso aperto e il flusso chiuso. La valvola di tipo a flusso non funziona relativamente stabile, ma le prestazioni autopulenti e le prestazioni di tenuta sono scarse, e La vita è breve; La valvola di tipo a flusso ha una lunga durata, autopulente prestazioni e buone prestazioni di tenuta, ma la stabilità è scarsa quando il Diametro dello stelo è inferiore al diametro del nucleo della valvola.

Singolo sedile Le valvole, le valvole di flusso piccole e le valvole a manicotto singola-tenuta sono solitamente selezionate scorrere aperta e il flusso chiuso quando c'è un grave lavata o autopulente requisiti. La valvola di controllo della caratteristica rapida del tipo a due posizioni Seleziona il flusso chiuso.

5. Oltre a un single-seat e Valvole a doppio sedile e valvole a manica, che altre valvole hanno la regolazione Funzioni?

Valvole a diaframma, Valvole a farfalla, valvole a sfera a forma di O (principalmente cut-off), valvole a sfera a V (Rapporto di regolazione grande e effetto tranciatura) e le valvole rotanti eccentriche sono Tutte le valvole con funzioni di regolazione.

Sesto, perché si dice che la selezione sia più importante del calcolo

Confronto Calcolo e selezione, la selezione è molto più importante e di più complicato. Perché il calcolo è solo un semplice calcolo della formula, esso non si trova nell'accuratezza della formula, ma nella precisione del Dato parametri di processo.

La selezione coinvolge un sacco di contenuti e una piccola negligenza porterà a improprio selezione, che non solo causa spreco di manodopera, materiale e finanziario risorse, ma anche effetto di uso insoddisfacente, che porta circa un uso Problemi, come affidabilità, durata della vita e funzionamento. Qualità ecc.

7. Perché la valvola a doppia sigillatura non può essere usato come valvola di intercettazione?

Il vantaggio di Il nucleo della valvola a doppio seggio è la struttura del bilanciamento della forza, che consente un grande differenza di pressione, ma il suo straordinario svantaggio è che le due sigillatura Le superfici non possono essere in buon contatto contemporaneamente, causando una grande perdita.

Se è usato artificialmente e obbligatorio per il taglio delle occasioni, l'effetto è Ovviamente non è buono. Anche se molti miglioramenti (come la manica a doppia sigillatura Valvola) sono fatte per questo, non è consigliabile.

8. Perché la doppia valvola del sedile è facile oscillato quando si lavora con una piccola apertura?

Per single. Core, quando il mezzo è il tipo di apertura del flusso, la stabilità della valvola è buona; quando il Il mezzo è il flusso di tipo chiuso, la stabilità della valvola è scarsa. La doppia valvola del sedile ha due bobine, la bobina inferiore è in flusso chiusa e la bobina superiore è in flusso aperto.

In questo modo, Quando si lavora con una piccola apertura, il nucleo della valvola chiuso a flusso è probabile Causa Vibrazione della valvola, motivo per cui la valvola a doppio seggio non può essere utilizzata per Lavorando con una piccola apertura.

9. Quali sono le caratteristiche del Valvola di controllo single-sedile rettilineo? Dove è usato?

(1) Il flusso di perdite è piccolo, perché C'è solo un nucleo della valvola, è facile garantire la sigillatura. Lo standard La portata di scarico è 0,01% KV e un ulteriore progetto può essere utilizzato come spegnimento valvola.

(2) La differenza di pressione consentita è Piccolo, e la spinta è grande a causa della forza squilibrata. La valvola △ p della valvola DN100 è solo 120kpa.

(3) La capacità di circolazione è piccola. Il KV di DN100 è solo 120. Viene spesso utilizzato in occasioni in cui è la perdita Piccolo e la differenza di pressione non è grande.

10. Quali sono le caratteristiche del Valvola di comando a doppio sedile dritto? Dove è usato?

(1) La differenza di pressione consentita è Grande, perché può compensare molte forze sbilanciate. La valvola △ p di DN100 è 280KPA.

(2) grande capacità di circolazione. Il kv di DN100 è 160.

(3) La perdita è grande perché i due I nuclei della valvola non possono essere sigillati allo stesso tempo. La portata di scarico standard È 0,1% KV, che è 10 volte quello di una singola valvola del sedile. Il dritto La valvola di controllo a doppio sedile è utilizzata principalmente in occasioni con alta pressione differenza e bassi requisiti di perdita.

11. Perché le prestazioni anti-blocco di la valvola di controllo a corsa retta scarsa e le prestazioni anti-blocco di La valvola a quarto di turno è buona?

Il La bobina della valvola da corsa retta è una limitazione verticale e il mezzo flussi in E fuori orizzontale, il percorso del flusso nella cavità della valvola si svolgerà inevitabilmente e retromarcia, il che rende il percorso di flusso della valvola abbastanza complicato (il la forma è come una forma "s" invertita). In questo modo, ce ne sono molti zone morte, che forniscono spazio per la precipitazione del mezzo e, se Le cose vanno così, causerà il blocco.

Il La direzione della limitazione della valvola a quarto di turno è la direzione orizzontale. Il mezzo fluisce dentro e fuori orizzontale, che è facile da portare via lo sporco medio. Allo stesso tempo, il percorso del flusso è semplice e lo spazio per medium La precipitazione è piccola, quindi la valvola a turno a quarto ha un buon anti-blocco prestazione.

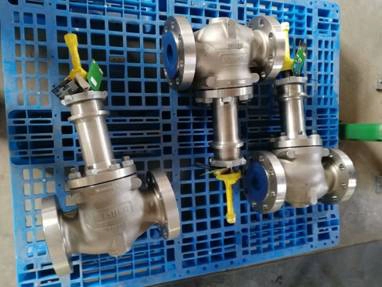

fisher control valve.jpg

12. In quali circostanze devono essere utilizzate posizionatore della valvola?

(1) dove l'attrito è grande e preciso Il posizionamento è richiesto. Ad esempio, alta temperatura e bassa temperatura Valvole di controllo o valvole di controllo con imballaggio flessibile di grafite;

(2) Il processo lento deve aumentare il Velocità di risposta della valvola di controllo. Ad esempio, il sistema di regolazione di temperatura, livello liquido, analisi e altri parametri.

(3) dove è necessario aumentare il Forza di uscita e forza di taglio dell'attuatore. Ad esempio, valvola a sedile singola con DN≥25, doppio Valvola del sedile con DN> 100. Quando la pressione caduta ad entrambe le estremità della valvola △ P> 1MPa o la pressione di ingresso P1> 10MPA.

(4) Quando il sistema di regolazione della range divisa e la valvola di regolazione è in funzione, a volte è necessario cambiare il Modalità di apertura dell'aria e di chiusura dell'aria. (5) Dove è necessario modificare le caratteristiche di flusso del valvola di regolazione.

13. Quali sono i sette passaggi per determinare La dimensione della valvola di regolazione?

(1) Determinare il flusso calcolato-Qmax, Qmin.

(2) Determinare la pressione calcolata Differenza: selezionare il valore del rapporto di resistenza secondo le caratteristiche del sistema, quindi determinare il calcolo (valvola completamente aperto (3) differenza di pressione;

(4) Calcola il coefficiente di flusso-Seleziona Il grafico o il software di formula di calcolo appropriati per trovare il max e il minimo di kv;

(5) Selezione del valore KV-Secondo il KV Valore massimo nella serie di prodotti selezionati più vicini al KV del primo ingranaggio, Si ottiene il calibro di selezione primario;

(6) controllo della laurea in apertura Calcolo: quando Qmax è richiesto ≯90% di apertura della valvola; quando l'apertura della valvola QMIN ≮10%;

(7) Controllo del calcolo del reale Ratio-Generale regolabile il requisito dovrebbe essere ≮10; R requisito reale> r

(8) Determinazione del calibro, se lo è Non qualificato, riseleziona il valore KV e verificare di nuovo.

14. Perché la valvola della manica sostituisce il Valvole a seggio singolo e doppio sedile ma non ottengono ciò che vuoi?

La valvola della manica Quello è uscito negli anni '60 era ampiamente usato a casa e all'estero negli anni '70. Nel Le piante petrolchimiche introdotte negli anni '80, le valvole a manicotto rappresentavano a proporzione più grande. A quel tempo, molte persone credevano che le valvole della manica potessero Sostituire le valvole singole e doppie. La valvola del sedile è diventata la seconda generazione Prodotto.

Fino ad ora, questo è non è il caso. Valvole a seggio singolo, valvole a doppio sedile e valvole a maniche sono tutte usato allo stesso modo. Questo perché la valvola della manica migliora solo la limitazione forma, stabilità e manutenzione migliore della valvola del sedile singola, ma è Gli indicatori di peso, anti-blocco e perdite sono coerenti con il singolo e Doppie valvole sedili, come può sostituire le valvole sedili singole e doppie cosa? Pertanto, possono essere usati solo insieme.

15. Perché dovrebbe essere usato il sigillo duro fino a possibile per le valvole di intercettazione?

La perdita del La valvola di intercettazione è il più bassa possibile. La perdita della valvola soft-sigillata è il più basso. L'effetto di spegnimento è ovviamente buono, ma non è resistente all'usura e ha scarsa affidabilità. Giudicare dai doppi standard di piccola perdita E sigillatura affidabile, la tenuta morbida non è buona come durata dura. Per esempio, una valvola di regolazione ultra-leggero a funzioni a figura intera, sigillata e impilata con Protezione in lega resistente all'usura, ha un'elevata affidabilità e ha un tasso di perdita di 10-7, che può già soddisfare i requisiti di una valvola di intercettazione.

16. Perché il gambo è di corsa diretta Thinner della valvola di controllo?

Implica Un semplice principio meccanico: alta frizione scorrevole e basso attrito rotolante. Il gambo della valvola della valvola di corsa retti si muove su e giù, e l'imballaggio è leggermente compresso, imballisce lo stelo della valvola molto strettamente, con conseguente una differenza di ritorno più ampia. Per questo motivo, lo stelo della valvola è progettato per essere Molto piccolo, e l'imballaggio utilizza l'imballaggio PTFE con un piccolo coefficiente di attrito per ridurre il backlash. Tuttavia, il problema è che lo stelo della valvola è sottile, che è facile da piegare e la vita dell'imballaggio è breve.

Il modo migliore Per risolvere questo problema è utilizzare uno stelo della valvola di viaggio, cioè un quarto di turno valvola. Il suo gambo è da 2 a 3 volte più spesso di un gambo della valvola di corsa rettilinea. esso Utilizza anche l'imballaggio di grafite di lunga durata e la rigidità del gambo. Buono, la vita del L'imballaggio è lungo, ma la coppia di attrito è piccola e il backlash è piccolo.
