L'essenza delle valvole della pipeline in questi aspetti

Quali sono le sue funzioni? come installare? Che cosa significa il logo comune? Cosa devo fare se qualcosa va bene sbagliato? I 4 aspetti più importanti, quindi, impariamo con te!

4 funzioni

1. Cut-off e supporti aperti

Il canale di flusso è una valvola diritta con piccolo resistenza al flusso, ed è solitamente selezionato come valvola per la chiusura e l'apertura Il mezzo.

Le valvole chiuse (valvole di arresto, valvole a pistone) sono meno comunemente usati a causa dei loro percorsi di flusso tortuosi e maggiore resistenza al flusso rispetto ad altre valvole. Dove è consentita una maggiore resistenza al flusso, valvole chiuse può essere utilizzato.

2.Control flusso

In genere, è una valvola che è facile da regolare la portata selezionato per il controllo della portata. Valvole chiuse, come il globo le valvole, sono adatte a questo scopo perché la loro dimensione della sede è proporzionale al viaggio della chiusura.

Valvole rotative (valvole a sfera, valvole a farfalla, valvole a sfera) e può essere utilizzata anche la valvola di flessione (valvole di serraggio, valvole a membrana) controllo della limitazione, ma generalmente applicabile solo a un intervallo limitato di valvole diametri.

La valvola a saracinesca utilizza una piastra a saracinesca a forma di disco per realizzare a movimento trasversale alla sede della valvola circolare. Può controllare il flusso meglio solo quando è vicino alla posizione chiusa, quindi di solito non viene utilizzato per il controllo del flusso.
3. Commutazione e smistamento

Questa valvola può avere tre o più canali a seconda la necessità di invertire e deviare. Le valvole a sfera e le valvole a sfera sono di più adatto a questo scopo, quindi la maggior parte delle valvole utilizzate per l'inversione e deviazione utilizzare una di queste valvole.

Tuttavia, in alcuni casi, altri tipi di le valvole possono anche essere utilizzate per invertire e deviare fino a due o più le valvole sono correttamente collegate tra loro.

4. Terreno con particelle sospese

Quando sono presenti particelle sospese nel mezzo, lo è più adatto per usare una valvola con una funzione di tergicristallo il cui elemento scorrevole scorre lungo la superficie di tenuta.

Se il movimento avanti e indietro dell'elemento di chiusura verso la sede della valvola è verticale, le particelle potrebbero essere intrappolate. Pertanto, questa valvola è adatto solo per supporti sostanzialmente puliti a meno che il materiale della superficie di tenuta consente alle particelle di essere incorporate. La valvola a sfera e la valvola di intercettazione avere un effetto di pulizia sulla superficie di tenuta durante l'apertura e la chiusura processo, quindi è adatto per essere utilizzato nel mezzo con particelle sospese.

3 principali problemi di installazione

I. Controllare prima dell'installazione

1. Controllare attentamente se il modello della valvola e le specifiche soddisfano i requisiti del disegno.

2. Controllare se lo stelo della valvola e l'aletta della valvola sono aperti in modo flessibile e se sono inceppati o inclinati.

3. Controllare che la valvola non sia danneggiata e che i filetti di la valvola filettata è diritta e completa.

4. Controllare se la sede della valvola e il corpo della valvola sono ben saldi collegato, il disco della valvola è collegato alla sede della valvola, al coperchio della valvola e il corpo della valvola, lo stelo della valvola e il disco della valvola.

5. Controllare se la guarnizione della valvola, l'imballaggio e i dispositivi di fissaggio (bulloni) sono adatti ai requisiti della natura del mezzo di lavoro.

6. Le valvole di riduzione della pressione vecchie o di vecchia data dovrebbero essere smantellato e detriti come polvere e sabbia devono essere lavati via con acqua.

7. Rimuovere il coperchio della porta e controllare la guarnizione. La valvola il risvolto deve essere chiuso ermeticamente.

2.General requisiti per l'installazione

1. La posizione di installazione della valvola non deve ostacolare il funzionamento, smontaggio, riparazione e manutenzione di attrezzature, condutture e corpo valvola stesso, tenendo conto del bell'aspetto del montaggio.

2. Per le valvole su tubazioni orizzontali, installare la valvola gambo verso l'alto o installarlo inclinato. Non installarlo con il volantino verso il basso. Valvole, steli e volantini su tubazioni ad alta quota possono essere installato in orizzontale e l'apertura e la chiusura delle valvole possono essere controllato a distanza da una catena a basso livello.

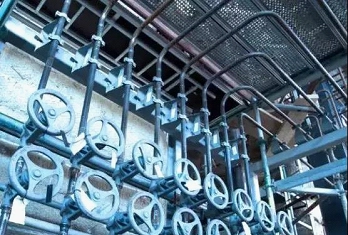

3. La disposizione è simmetrica, ordinata e bella; la valvola sul montante è la più adatta per funzionare con l'altezza del torace di la valvola se il processo lo consente. Generalmente, è adatto per essere 1,0-1,2 m da il terreno e l'asta della valvola devono trovarsi lungo l'operatore. Orientamento.

4. La valvola sui montanti affiancati dovrebbe avere lo stesso l'elevazione della linea centrale e la distanza libera tra i volantini non dovrebbero essere inferiore a 100 mm; le valvole sui tubi orizzontali fianco a fianco dovrebbero essere sfalsato per ridurre la distanza tra i tubi.

5. Quando si installano valvole pesanti sulle pompe, scambiatori di calore e altre attrezzature, dovrebbe essere fornita una staffa per valvola; quando l'operazione è frequente e la valvola è a più di 1,8 m di distanza dalla superficie operativa, a piattaforma operativa fissa dovrebbe essere fornita.

6. Se è presente un segno di freccia sul corpo valvola, il la direzione della freccia è la direzione del flusso del mezzo. quando installando la valvola, fare attenzione che la freccia punti nella stessa direzione come flusso medio nel tubo.

7. Quando si installano le valvole a flangia, assicurarsi che i due le facce terminali della flangia sono parallele e concentriche tra loro. Non usare il doppio guarnizioni.

8. Quando si installa una valvola filettata, al fine di facilitare la rimozione, una valvola filettata dovrebbe essere dotata di un live congiunta. L'installazione di giunti sotto tensione dovrebbe considerare la convenienza di Manutenzione. Di solito, l'acqua scorre prima attraverso la valvola e poi attraverso le articolazioni vive.

3. Precauzioni per l'installazione

1. Il materiale del corpo valvola è principalmente realizzato in ghisa, che è fragile, quindi non deve essere colpito da oggetti pesanti.

2. Quando si trasporta la valvola, non è consentito lanciarla a mano; quando si solleva o si solleva la valvola, la fune deve essere legata al corpo valvola ed è severamente vietato essere legati al volantino, valvola stelo e foro per flangia.

3. La valvola deve essere installata nel modo più conveniente luogo di funzionamento, manutenzione e riparazione, ed è severamente vietato seppellirlo sottoterra. Valvole su condotte sepolte direttamente e in trincea devono essere dotati di pozzetti di ispezione per facilitare l'apertura e la chiusura della valvola e regolazione.

4. Il filo deve essere intatto e ingarbugliato, oliato al piombo o il nastro in teflon per materie prime deve essere avvolto attorno al filo. Quando si gira, il il corpo valvola esagonale avvitato a un'estremità del tubo deve essere bloccato con a chiave inglese.

5. Durante l'installazione della valvola della flangia, prestare attenzione a serrare i bulloni di collegamento in diagonale e usare la forza uniforme quando si gira su evitare che la guarnizione si sposti o provochi deformazioni e danni alla valvola corpo.

6. La valvola deve essere tenuta chiusa durante installazione. Per la valvola filettata più vicina alla parete, lo stelo della valvola e il volantino deve essere rimosso durante l'installazione per ruotare. Quando si smonta, girare il volantino per tenere aperta la valvola, e poi smontare.
