Descreva brevemente a relação entre diâmetro da válvula e taxa de fluxo médio

Cowinns Cowinns 2022-10-18 17:40:29
Descrever brevemente a relação entre diâmetro da válvula e taxa de fluxo médio

A vazão e a taxa de fluxo da válvula depende principalmente do diâmetro da válvula e são também relacionado à resistência do tipo estrutural da válvula ao médio e tem uma certa relação interna com a pressão, temperatura e concentração do meio da válvula.

O que exatamente é o relacionamento entre os dois?

O canal de fluxo área da válvula está diretamente relacionada à vazão e fluxo, e o fluxo A taxa e a taxa de fluxo são duas quantidades interdependentes. Quando a taxa de fluxo é Constante, a taxa de fluxo é grande e a área do canal de fluxo pode ser menor; o menor a vazão, a área do canal de fluxo pode ser maior. Por outro lado, o A área do canal de fluxo é grande e sua taxa de fluxo é pequena; A área do corredor é pequena e sua taxa de fluxo é grande.

A taxa de fluxo de O meio é grande, o diâmetro da válvula pode ser menor, mas a perda de resistência é grande e a válvula é facilmente danificada. A taxa de fluxo é grande, o que vai produzir efeitos eletrostáticos em meios inflamáveis ​​e explosivos, causando perigo; A taxa de fluxo é muito pequena, ineficiente e não econômica. Para médio com alto Viscosidade e explosividade, uma taxa de fluxo menor deve ser tomada. Óleo e Líquidos viscosos escolhem a taxa de fluxo de acordo com a viscosidade, geralmente 0,1 ~ 2m/s.

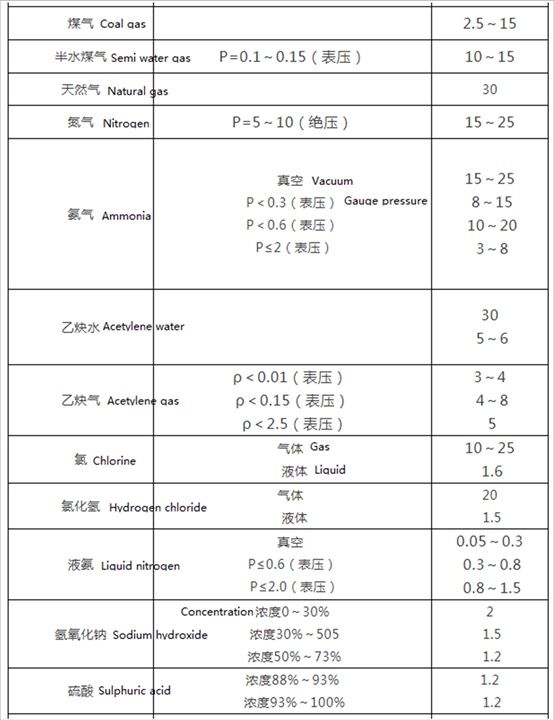

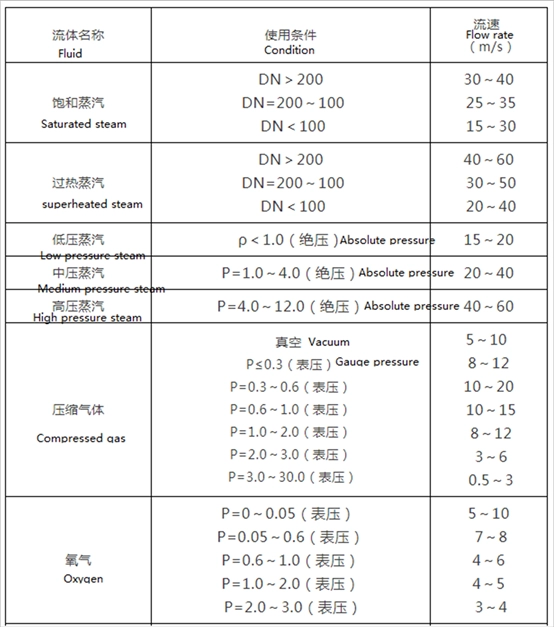

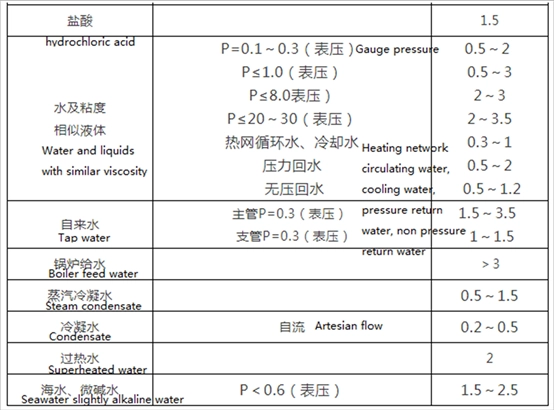

Em geral, a taxa de fluxo é conhecida e a taxa de fluxo pode ser determinada empiricamente. O diâmetro nominal da válvula pode ser calculado a partir do fluxo taxa e vazão.

A válvula furo é o mesmo, seu tipo estrutural é diferente e a resistência do fluido também é diferente. Sob as mesmas condições, quanto maior a resistência Coeficiente da válvula, mais a taxa de fluxo e a taxa de fluxo do fluido através da diminuição da válvula; Quanto menor o coeficiente de resistência do válvula, menor a taxa de fluxo e a taxa de fluxo do fluido através da válvula diminui.

Concentrado:

● O valor de DN está em mm

● A unidade de valor de P é: MPA

● O coeficiente de resistência da válvula de porta é pequeno, apenas no faixa de 0,1 ~ 1,5

● Válvula de porta de grande diâmetro, comovedação de pressão válvula de gaveta, o coeficiente de resistência é de 0,2 ~ 0,5

● O coeficiente de resistência da válvula de portão em encolhimento é maior

● O coeficiente de resistência da válvula globo é muito maior do que a da válvula do portão, geralmente entre 4 ~ 7. Válvula globo do tipo Y (fluxo direto tipo) tem o menor coeficiente de resistência, entre 1,5 ~ 2

● A válvula de aço forjada tem o maior coeficiente de resistência, mesmo até 8

● O coeficiente de resistência da válvula de retenção depende do Estrutura: a válvula de retenção de giro é geralmente cerca de 0,8 ~ 2, dos quais o O coeficiente de resistência da válvula de retenção com vários lóbulos é grande

● A válvula de retenção de elevação tem o maior coeficiente de resistência, UP a 12

● O coeficiente de resistência da válvula de plugue é pequeno, geralmente sobre 0,4 ~ 1,2

● O coeficiente de resistência da válvula de diafragma geralmente é de cerca de 2.3

● O coeficiente de resistência da válvula borboleta é pequeno, geralmente dentro de 0,5

● O coeficiente de resistência da válvula de esfera é o menor, geralmente cerca de 0,1

A resistência O coeficiente da válvula acima é o valor da válvula no totalmente aberto Estado
