A diferença entre DBB, DIB-1, DIB-2

1. Válvula de bloco duplo e sangramento

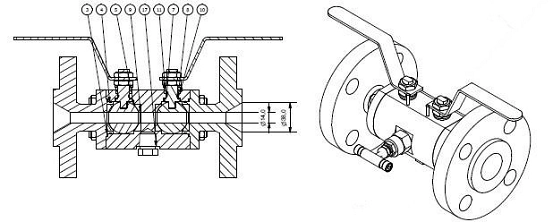

Uma válvula com dois pares de vedação da sede da válvula fornece uma vedação de pressão nas duas extremidades da válvula na posição fechada, através do método de descarga / escape da cavidade do corpo da válvula entre as superfícies do assento de Twovalve. E aqui está 3 bolas de bloqueio duplo e válvula de sangria Projetado por Cowinns. Pode ser usado em plantas químicas.

2. Válvula de isolamento duplo e sangramento

Uma válvula com dois pares de vedação de assentos, cada um que pode fornecer uma vedação de pressão de fonte única na posição fechada pelo método de descarga / evacuação da cavidade do corpo da válvula entre os dois pares de assento.

Método de teste de pressão da válvula

1.dbb

Mantenha a válvula em um estado de meia-abertura e injete comparamente o meio experimental na válvula e na cavidade da válvula. Feche a válvula e abra a válvula de alívio do corpo da válvula para permitir que o excesso de teste de teste transborque da porta de teste da cavidade da válvula. A pressão deve ser aplicada de ambas as extremidades da válvula ao mesmo tempo, e o aperto do valor da válvula deve ser monitorado através do transbordamento no interface da cavidade da cavidade da válvula.

2. DIB (DIB-1 e DIB-2)

(1) Válvula de isolamento duplo e alívio (assentos de bidirections))

Cada assento da válvula deve ser testado em duas duas. Se uma válvula de alívio de pressão de cavidade estiver instalada, remova -a. Com a válvula em um estado meio aberto, a válvula e a cavidade da válvula devem ser preenchidas com o meio de teste até que o líquido de teste transborde através da interface da cavidade da cavidade da válvula. Para testar o vazamento do assento da válvula na direção da escavidade, a válvula deve ser fechada. A pressão experimental deve ser aplicada a cada extremidade da válvula para testar o vazamento de cada sede da válvula. O vazamento deve ser monitorado pelo transbordamento no interface do teatro da cavidade da válvula para monitorar o aperto do assento da válvula. Depois disso, cada seleção de válvulas é testado como um assento da válvula a jusante. Abra as duas extremidades da válvula para encher a cavidade da válvula com meio de teste. Em seguida, pressurize e observe o vazamento da sede da válvula em ambas as extremidades da válvula.

(2) DIB-2 da válvula de isolamento e alívio duplo (assento unidirecional e unidirecional de assento unidirecional)

O assento da válvula de duas vias deve ser testado instruções INTWO. Se uma válvula de alívio de pressão de cavidade estiver instalada, remova -a. Com a válvula em um estado de meia abertura, a válvula e a cavidade da válvula devem ser preenchidas com o meio de teste até que o líquido de teste funcione através da interface da cavidade da válvula. Para testar o vazamento do assento da válvula na direção da escavidade, a válvula deve ser fechada. A pressão experimental deve ser aplicada a cada extremidade da válvula para testar o vazamento de cada sede da válvula. O vazamento deve ser monitorado pelo transbordamento no interface do teatro da cavidade da válvula para monitorar o aperto do assento da válvula. Para o teste de assento de válvula selo de duas vias do teste da cavidade da válvula, a pressão do teste é aplicada à cavidade da válvula e à extremidade a montante em sequência. Execute a detecção de vazamento na extremidade da Válvula.

O texto acima é tomado principalmente da API 6D-2014. Sem leitura repetida e deliberação cuidadosa, é difícil para não profissionais entender completamente o significado. Para saber mais informações, entre em contato com nosso departamento de vendas.

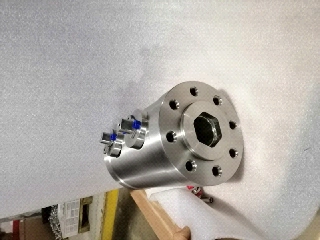

Bloco duplo de alta pressão e válvula de esfera de sangria
