Conhecimento mecânico de vedação

Selo mecânico conhecimento

Vedações mecânicas são um dos componentes mecânicos básicos com precisão e complexo estrutura, e são os principais componentes de várias bombas, síntese de reação Kettles, Compressores turbo, motores submersíveis e outros equipamentos. Sua vedação O desempenho e a vida de serviço dependem de muitos fatores, como a seleção de modelos, precisão da máquina, instalação e uso corretos, etc.

Conhecimento básico de vedações mecânicas

1. o básico conceito de selo mecânico:

Selo mecânico refere -se a um dispositivo que impede o vazamento de líquidos, mantendo pelo menos um par de Faces finais perpendiculares ao eixo de rotação sob a ação da pressão do fluido e força elástica (ou força magnética) do mecanismo de compensação e do Cooperação de selos auxiliares para manter a forma e deslizar relativamente. O auxiliar O selo do anel de compensação é um fole de metal chamado de fole mecânica selo.

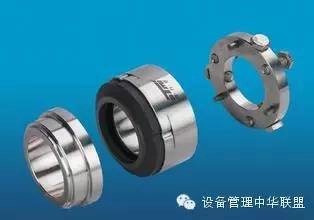

2. O Composição do selo mecânico:

Existem principalmente os quatro tipos de componentes a seguir. uma. Principais selos: anel em movimento e estático anel. b. Selo auxiliar: anel de vedação. c. Pressionando peças: mola, empurre anel. d. Peças de transmissão: assento elástico da panela e chave ou parafuso de fixação

deve pagar atenção ao problema

1. Precauções Durante a instalação

uma. Pague ótimo atenção para evitar desvios de instalação durante a instalação

(1) aperto A glândula deve ser realizada após o alinhamento do acoplamento e os parafusos deve ser uniformemente apoiado para impedir que a face final da glândula seja distorcido. Verifique cada ponto com um medidor de sensor e o erro não é maior do que 0,05 mm.

(2) Verifique o folga correspondente (ou seja, concordância) entre a glândula e o diâmetro externo do eixo ou bucha.

b. A quantidade de A compressão da primavera deve ser realizada de acordo com os regulamentos, e isso não tem permissão para ser muito grande ou muito pequeno, e o erro é necessário para ser 2,00 mm. Se for muito grande, a pressão específica da face final irá Aumento, e a face final será usada em outra velocidade. Se for muito pequeno, A pressão específica será insuficiente e o efeito de vedação não pode ser alcançou.

c. Depois de O anel em movimento é instalado, a barba é garantida para poder se mover de maneira flexível no eixo, e deve ser capaz de se recuperar automaticamente após o O anel em movimento é pressionado contra a primavera.

2. Precauções quando desmontagem

uma. Tome cuidado Ao desmontar o selo mecânico, e é estritamente proibido usar um martelo manual e uma pá linha para evitar danos ao elemento de vedação. Um par de Ganchos de arame podem ser feitos, e o dispositivo de vedação pode ser retirado estendendo no espaço do assento de transmissão na direção do autofinanciamento. Se A escala não pode ser removida, deve ser limpa e depois removida.

b. Se mecânico As focas são usadas nas duas extremidades da bomba, cuidam uma da outra durante montagem e desmontagem para impedir que um negligencie o outro.

c. Para o vedação mecânica que foi operada, se a glândula estiver solta e o selo movimentos, as partes dinâmicas e estáticas do anel devem ser substituídas e não devem ser re-apertado para continuar o uso. Porque a faixa de corrida original do O par de fricção mudará após o mesmo movimento, o desempenho de vedação de A superfície de contato é facilmente danificada.

Selo mecânico operação e manutenção normal

1. Preparativos e precauções antes de começar

uma. Verifique abrangente se o selo mecânico, bem como a instalação de dispositivos auxiliares e oleodutos estão completos e se eles encontram o requerimentos técnicos.

b. Antes da Iniciando o selo mecânico, realize um teste de pressão estática para verificar se Há vazamento do selo mecânico. Se houver muitos vazamentos, a causa deve ser descoberto e tentado eliminar. Se ainda for inválido, deveria Seja desmontado, verificado e reinstalado. O teste geral de pressão estática A pressão é de 2 ~ 3 kg/cm².

c. aperte o bombear para girar o volante para verificar se é leve e até. Se o A alcance é difícil ou não se move, verifique se o tamanho da montagem é errado e se a instalação é razoável.

2. Instalação e desligamento

uma. O selado A cavidade deve ser mantida cheia de líquido antes de começar. Ao transmitir Mídia solidificada, a cavidade selada deve ser aquecida com vapor para derreter o meios de comunicação. A manivela deve ser agitada antes de começar a impedir que o anel macio quebrando devido ao início repentino.

b. Para o Selo mecânico usando o sistema de vedação de óleo fora da bomba, a vedação de óleo O sistema deve ser iniciado primeiro. Finalmente pare o sistema de vedação de petróleo depois estacionamento.

c. Depois do quente A bomba de óleo está fora de operação, a água de resfriamento na cavidade de óleo de vedação e O selo da face final não pode ser interrompido imediatamente. A água de resfriamento só pode ser parou quando a temperatura do óleo na face final cai abaixo de 80 graus, para evitar danos às partes de vedação.

3. Operação

uma. Se houver Pequeno vazamento após o início da bomba, observe -o por um período de tempo. Se O vazamento ainda não é reduzido após operação contínua por 4 horas, o A bomba deve ser parada para inspeção.

b. A operação A pressão da bomba deve ser estável e a flutuação de pressão não deve ser maior que 1 kg/cm2.

c. Durante o Operação da bomba, o fenômeno da evacuação deve ser evitado para evitar fricção seca da superfície de vedação e dano de vedação.

d. A vedação A condição deve ser verificada com frequência. Durante a operação, quando o vazamento excede o padrão, o óleo pesado não é superior a 5 gotas/min e a luz O petróleo não é superior a 10/min. Se não houver tendência de melhoria dentro de 2-3 dias, A bomba deve ser parada para verificar o dispositivo de vedação.

O desenvolvimento de "vedação" tem uma longa história no meu país. Os antigos usados algodão, cânhamo e outras fibras para fazer vedações de máquinas para levantar água, enquanto estrangeiros Os países não usaram a embalagem até 1782. A importância da vedação não será discutido aqui. A disciplina que estuda as leis da vedação, o projeto Tecnologia dos dispositivos de vedação e os princípios da ciência aplicada - “selagem” surgiu, e as instituições de pesquisa científica também têm cursos especializados na vedação. No meu país, até agora, até onde eu sei, há fluidos em universidades. Existem cursos como mecânica e transmissão hidráulica, Mas não há "sistema de vedação" especializado em vedação, então nosso O nível de pesquisa ainda está muito atrás do dos países estrangeiros.

Existem muitos Campos profissionais de design de selo, além de materiais e mecânicos, Existem mecânicas (incluindo mecânica de fluidos, teoria da camada limite, etc.), Tribologia, controle automático e assim por diante. Portanto, em termos de vedação, o A dificuldade de pesquisa é relativamente grande. O nível da vedação doméstica Indústria, eu pessoalmente acho que a lacuna em comparação com os países estrangeiros deve ter nada menos que 50 anos.

Sobre a princípio de vedação

Se você quiser Aprenda a vedação, você deve primeiro entender o vazamento. Se você entende o Princípio do vazamento, você terá o mecanismo de vedação correspondente. Lá são três tipos de vazamentos -

Um é vazamento, isto é, o vazamento entre as lacunas da superfície de vedação

O segundo é vazamento, que é o vazamento do fluido selado através do capilar do Material de vedação

O terceiro é difusão, que se refere à transferência de material do meio de vedação por meio a lacuna ou o capilar do material sob a ação da concentração diferença.

Sobre a Método de vedação

Há Aproximadamente os seguintes métodos de vedação:

1. Minimize o Número de peças de vedação 2. Bloqueio e isolamento 3. Lidera ou injete 4. Aumente a resistência ao vazamento 5. Adicione os elementos de trabalho no canal 6. Combinação de vários métodos de vedação

Selo comum Formulários

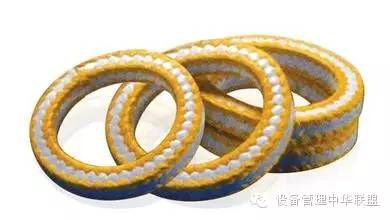

Vedações de junta, vedações de embalagem, vedações mecânicas, vedações sem contato e injeção de fluido Plugue sob pressão são formas comuns de vedação. Entre eles, a embalagem O selo deve ser o mais comum e também inclui embalagem suave, embalagem dura e formando embalagem. As vedações de embalagem formadas incluem nossos O-rings comuns, rings y, vedações de óleo e muito mais. As vedações sem contato incluem vedantes de gap, vedações de labirinto, Sedos flutuantes, vedações dinâmicas, vedações de líquido magnético e vedações herméticas.

Junta comum propriedades --- e novos materiais e tecnologias

1) Junta comum atuação

Ao usar o válvula, a junta original é frequentemente substituída de acordo com o específico situação. Juntas comuns são: Junta plana de borracha, O-ring de borracha, plástico Junta, junta coberta por PTFE, junta de borracha de amianto, junta plana de metal, metal Junta em forma especial, junta embalada de metal, junta de onda, junta de ferida, etc.

(1) borracha plana arruelas: fácil de se deformar e fácil de pressionar, mas baixa pressão e temperatura Resistência, usada apenas em locais com baixa pressão e baixa temperatura. Natural A borracha tem uma certa resistência ácida e alcalina e a temperatura operacional não deve exceder 60 ° C; A borracha de neoprene também é resistente a alguns ácidos e Alkalis e a temperatura operacional é de 80 ° C; borracha nitrila é resistente ao óleo e pode ser usado até 80 ° C; A borracha de flúor tem boa corrosão resistência e é resistente ao desempenho da temperatura também é mais forte do que a de borracha geral e pode ser usada em um meio de 150 ° C.

(2) borracha Lavadora em forma de O: a forma de seção transversal é um círculo perfeito e tem um Certos efeitos autônomos. O efeito de vedação é melhor que o do lavadora plana, e a força premente é menor.

(3) plástico plano lavadora: a maior característica do plástico é a boa resistência à corrosão, e a maioria Os plásticos têm baixa resistência à temperatura. PTFE é a coroa de plásticos. Isto não apenas tem excelente resistência à corrosão, mas também tem uma ampla temperatura faixa de resistência. Pode ser usado por um longo tempo em -180 ℃ ～+200 ℃.

(4) PTFE embrulhado Junta: para dar um jogo completo às vantagens do PTFE e ao mesmo Tempo compensa sua baixa elasticidade, uma borracha embrulhada em PTFE ou borracha de amianto a junta é feita. Dessa forma, não é apenas tão resistente à corrosão quanto o PTFE junta plana, mas também tem boa elasticidade, aumentando o efeito de vedação e reduzindo a força premente. Sua forma de seção transversal é mostrada na Figura 4-20.

(5) enrolamento lavadora: é um cinto de metal fino e um cinto não metálico que está de perto Anexado e ferido em um círculo de várias camadas com um ondulado Seção transversal, que tem boa elasticidade e vedação. Tiras de metal podem ser feitas de 08 Aço, 0CR13, 1CR13, 2CR13, 1CR18NI9TI, COOBRO, ALUMUMUMO, TITANIUM, Monel, etc. Os materiais de correia não metálica incluem grafite, Politetrafluoroetileno, etc.

Borracha de amianto As folhas estão disponíveis em quatro cores:

Cinza, para baixo pressão (grau XB-200, resistência à pressão ≤ 16 kg/centímetro quadrado, resistência à temperatura 200 ℃);

Vermelho, para médio pressão (marca XB-350, resistência à pressão até 40 kg/cm 2, temperatura resistência 350 ℃);

Roxo, usado para alta pressão (marca XB-450, resistência à pressão 100 kg/centímetro quadrado e resistência à temperatura 450 ℃);

Verde, usado para óleo, resistência à pressão também é muito boa.

(6) Metal Flat Anel de aquecimento: chumbo, resistência à temperatura 100 ℃; alumínio 430 ℃; cobre 315 ℃; baixo carbono Aço 550 ℃; prata 650 ℃; níquel 810 ℃; Aliana (níquel-cobre) liga 810 ℃, aço inoxidável 870 ℃. Entre eles, O chumbo tem baixa resistência à pressão, o alumínio pode suportar 64 kg/quadrado Centímetro e outros materiais podem suportar alta pressão.

(7) metal Junta heterossexual:

Junta da lente: Auto-aperto, usado para válvulas de alta pressão.

Arruelas ovais: Também pertencem a arruelas de alta pressão. Junta dupla cônica: Usado para selo de auto-aperto interno de alta pressão.

Além disso, Existem quadrados, diamantes, triângulo, dente, encaixe, b, c, etc., que são geralmente usado apenas em válvulas de alta e média pressão.

(8) metal Junta embainhada: o metal tem boa temperatura e resistência à pressão e boa elasticidade. Os materiais de prepúcio incluem alumínio, cobre, aço de baixo carbono, Aço inoxidável, liga de monel, etc. Os materiais de enchimento são amianto, ptfe, Fibra de vidro e assim por diante.

(9) arruela de onda: Tem as características da pequena força de prensagem e um bom efeito de vedação. Geralmente na forma de uma combinação de metais e não metais.

Acima, quando Descrevendo o desempenho das juntas de vedação, alguns números estão listados. Isso deve Note -se que esses números estão intimamente relacionados à forma de flange, médio condições e técnicas de instalação e reparo, e às vezes podem ser excedido, às vezes não alcançado, e a pressão e a resistência à temperatura O desempenho também é mutuamente transformado, como a temperatura é alta, resistência A capacidade de pressão é frequentemente reduzida e esses problemas sutis só pode ser experimentado na prática.

2) novos materiais e tecnologias

As juntas descrito acima estão longe de ser abrangente, e a tecnologia de vedação é desenvolvendo rapidamente. Os exemplos a seguir introduzem vários novos materiais e tecnologias.

(1) líquido Selagem: com o rápido desenvolvimento da indústria de síntese orgânica de polímero, apareceu o selante líquido, usado para vedação estática; Esta nova tecnologia é geralmente chamado de vedação líquida. O princípio da vedação líquida é usar o adesividade, fluidez e efeito monomolecular do selante líquido (o mais fino do filme, maior a tendência de recuperação natural), em apropriado Pressão, pode agir como uma junta. Portanto, o selante usado também é chamado uma junta líquida.

(2) PTFE RAW LEAÇÃO DE MATERIAL: O PTFE também é um composto orgânico de polímero. Antes que seja sinterizado em um produto, é chamado de matéria -prima, com uma textura suave e um Efeito monomolecular do filme. O cinto feito de matéria -prima é chamado de matéria -prima Cinturão, que pode ser enrolada em uma bobina para armazenamento a longo prazo. Quando usado, pode ser formado livremente, e qualquer articulação, desde que haja pressão, formará um Membrana anular que desempenha uniformemente um papel de vedação. Como uma junta entre o Corpo da válvula e a tampa da válvula na válvula, pode ser pitada aberta uma lacuna e recheado na matéria -prima sem retirar o disco ou portão da válvula. o Pressionar a força é pequena, não se apega à mão ou à superfície do flange, E a substituição é muito conveniente. Mais adequado para língua e ranhura flanges. PTFE matéria -prima também pode ser transformada em forma de tubo e haste para vedação.

(3) Metal Hollow O-ring: Boa elasticidade, pequena força de prensagem e efeito de aperto autônomo, um Variedade de materiais metálicos pode ser selecionada, para que possa ser adaptada para baixo temperatura, alta temperatura e meio corrosivo forte.

(4) grafite Anel de vedação de placas: Na impressão das pessoas, a grafite é uma substância quebradiça, falta de elasticidade e resistência, mas a grafite especialmente tratada é suave em Textura e boa em elasticidade. Dessa forma, a resistência ao calor e produtos químicos A estabilidade da grafite pode ser exibida no material da junta; e a junta tem uma pequena força de prensagem e um excelente efeito de vedação. Esta grafite também pode ser transformado em cintos, que podem ser combinados com cintos de metal para formar feridas arruelas com excelente desempenho. A aparência da vedação de placas de grafite A junta da ferida de anel e grafite-metal é um grande avanço em vedação resistente à corrosão de alta temperatura. Tais juntas foram produzidas e usado em grandes quantidades no exterior. Embalagem de grafite normalmente usada para Alto Válvula de retenção de temperatura
