Einführung in die Vor- und Nachteile verschiedener Ventile

Einführung zu den Vor- und Nachteilen verschiedener Ventile

1. Ventil Auswahl und Teile festlegen:

(1) Ventile verwendet Auf Wasserversorgungsleitungen werden im Allgemeinen gemäß den folgenden Auswahlmöglichkeiten ausgewählt Prinzipien:

1. Wenn das Rohr Der Durchmesser ist nicht mehr als 50 mm, ein Globusventil sollte verwendet werden, und wenn der Der Rohrdurchmesser ist größer als 50 mm, ein Gattentürtil und ein Schmetterlingsventil sollte verwendet werden.

2. Wenn der Fluss und Wasserdruck muss eingestellt werden, ein Regulierungsventil und ein Globalventil sollte benutzt werden.

3. wo ​​die Der Wasserstromwiderstand ist klein (wie auf dem Saugrohr der Wasserpumpe). Das Ventil sollte verwendet werden

4. Ventile und Schmetterlingsventile sollten an den Rohrabschnitten verwendet werden, in denen der Wasser fließt muss in beide Richtungen fließen und Ventile stoppen, sollte nicht verwendet werden.

5. Schmetterling Ventil- und Kugelventil sollten für Teile mit kleinem Installationsraum verwendet werden

6. Auf dem Rohr Abschnitt, der oft geöffnet und geschlossen wird, sollte ein Stoppventil verwendet werden

7. Multifunktionale Ventile sollten an den Auslassrohren von Pumpen mit größerem verwendet werden Durchmesser

(2) Ventile sollte an den folgenden Teilen der Wasserversorgungsleitung installiert werden:

1. Das Wasser Die Versorgungspipeline des Wohnbereichs stammt aus dem Einführungsrohrabschnitt der städtischen Wasserversorgungspipeline

2. Die Knoten von Das Ring -Rohrnetz im Freien im Wohnbereich muss nach dem festgelegten Einsatz gesetzt werden zu den Trennanforderungen. Wenn der Ringrohrabschnitt zu lang ist, a Segmentiertes Ventil sollte installiert werden

3. Der Start Ende des AST -Rohr Wohngebiet oder das Beginn der Haushaltsrohr

4. Haushalt Rohr, Wassermesser und jeder Zweig -Riser (der Boden des Risers, der obere und Untere Enden des vertikalen Ringrohrnetzwerks)

5. Der Zweig Rohr des ringförmigen Rohrnetzes und des durch das durchläufenden Verbindungsrohrs Verzweigungsrohrnetz

6. Der Start Ende des Wasserverteilungsrohrs von der Innenwasserversorgungspipeline nach Haushalte, öffentliche Toiletten usw. und die Wasserverteilungspunkte auf der Wasserverteilungsleitungen werden eingestellt, wenn 3 oder mehr Wasser vorhanden sind Verteilungspunkte

7. Die Auslass Rohr der Wasserpumpe, die Saugpumpe der selbstprimierenden Wasserpumpe

8. Der Einlass, Outlet und Rohre des Wassertanks abtropfen lassen

9. Einlasswasser Versorgung von Rohren für Geräte (wie Heizungen, Kühltürme usw.)

10. Wasser Verteilungsleitungen für Sanitärgeräte (wie groß, Urinal, Waschbecken, Dusche usw.)

11. Einige Zubehör wie automatisches Abgasventil, Druckentlastungsventil, Wasser Hammer -Eliminator, Manometer, Sprinkler usw. vor und nach dem Druckreduzierungsventil und Rückflussverhinderer usw.

12. Ein Abfluss Das Ventil sollte auf den niedrigsten Punkt des Wasserversorgungsnetzes eingestellt werden

(3) der Scheck Das Ventil sollte im Allgemeinen gemäß dem Installationsort ausgewählt werden. Wasserdruck vor dem Ventil, luftdichte Leistungsanforderungen danach Schließen und die Größe des Wasserhammers durch Schließen.

1. Wenn die Der Wasserdruck vor dem Ventil ist klein, Schwung, Kugel und Shuttle -Check Ventile sollten verwendet werden

2. Wenn die Die luftdichte Leistung nach dem Schließen ist streng erforderlich, ein Scheckventil mit a Schließende Feder sollte ausgewählt werden.

3. Wenn es ist erforderlich, um den schließenden Wasserhammer zu schwächen, einen Schnellverschluss-Schalldämpferprüfung Das Ventil oder ein langsames Absperrventil mit einem Dämpfungsgerät sollte ausgewählt werden.

4. Das Ventil oder Ventilkern des Scheckventils sollte in der Lage sein, sich unter dem zu schließen Wirkung der Schwerkraft oder der Frühlingskraft

(4) Ventile überprüfen muss auf den folgenden Rohrabschnitten der Wasserversorgungsrohrlinie installiert werden:

Auf der Einführungspfeife; auf dem Wassereinlassrohr eines geschlossenen Warmwasserbereiters oder Wassers Ausrüstung; auf dem Wasserpumpenauslassrohr; auf dem Wasserauslassabschnitt von Der Wassertank, der Wasserturm und der Hochlandbecken, in dem die Einlass- und Auslassrohre Rohre werden mit einem Rohr kombiniert.

Hinweis: Das Rohr Abschnitt mit dem Rohr -Rückfluss -Verhinderer muss nicht ausgestattet werden mit einem Scheckventil.

(5) die Die folgenden Teile der Wasserversorgungsrohrlinie müssen mit Abgas versehen werden Geräte:

1. für die Intermittend verwendetes Wasserversorgungsrohrnetz, automatische Abgasventile sollten am Ende und am höchsten Punkt des Rohrnetzes eingestellt sein.

2. Das Rohr Abschnitt des Wasserversorgungsrohrnetzes mit offensichtlichen Schwankungen und Die Ansammlung von Luft wurde mit einem automatischen Abgasventil oder a ausgestattet Manuelles Ventil, um den Spitzenpunkt dieses Abschnitts zu erschöpfen.

3. Luftdruck Wasserversorgungsvorrichtung, bei Verwendung automatischer Luftversorgungsluftdruckwassertank, Der höchste Punkt seines Wasserverteilungsrohrnetzes sollte ausgestattet sein mit einem automatischen Auspuffventil

Zweitens die Vor- und Nachteile verschiedener Ventile:

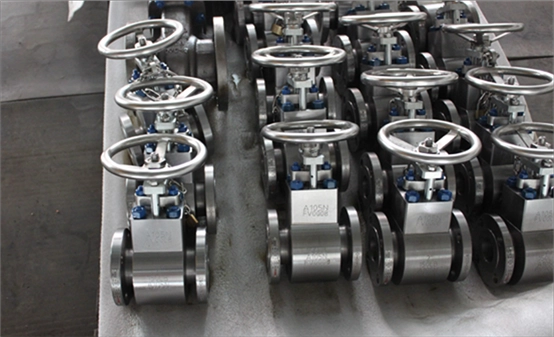

1. Ventil Ventil: Ein Ventil bezieht sich auf ein Ventil, dessen Abschlusselement (Gate) bewegt entlang der vertikalen Richtung der Kanalachse. Es wird hauptsächlich zum Abschneiden verwendet Das Medium an der Pipeline, dh vollständig offen oder vollständig geschlossen. Im Algemeinen, Ventile können nicht zur Regulierung des Flusses verwendet werden. Es kann auf niedrig angewendet werden Temperaturdruck oder hohe Temperatur und hohen Druck (hier ist ein TypDruckdichtung VentilFür Hochdruck hohe Temperaturanwendung) und kann nach verschiedenen verwendet werden Materialien des Ventils. Die Ventile werden jedoch im Allgemeinen nicht in verwendet Pipelines, die Schlamm und andere Medien transportieren.

Vorteil:

①Die Flüssigkeitsbeständigkeit ist klein;

②Das Drehmoment zum Öffnen und Schließen ist klein;

③ Es kann in der Ring -Netzwerkpipeline verwendet werden, in der das Medium fließt In zwei Richtungen, das heißt, die Flussrichtung des Mediums ist nicht eingeschränkt;

④Wenn vollständig offen ist, die Erosion der Dichtungsfläche durch die Arbeit Medium ist kleiner als das des Globusventils;

⑤ Die Körperstruktur ist relativ einfach und die Herstellung Prozess ist besser;

⑥ Die Länge der Struktur ist relativ kurz.

Mangel:

①Die externe Dimension und Öffnungshöhe sind groß und der Raum Für die Installation ist ebenfalls groß;

Wenn Sie den Öffnungs- und Schließvorgang abgeben, ist die Versiegelungsfläche relativ gerieben und der Reibungsverlust ist relativ groß und sogar hoch Temperatur, es ist leicht, Kratzer zu verursachen.

③Generales Ventile haben zwei Dichtflächen, was einige hinzufügt Schwierigkeiten bei der Verarbeitung, Schleifen und Wartung;

④ Die Öffnungs- und Schließzeit ist lang.

2. Schmetterling Ventil: Schmetterlingsventil ist eine Art Ventil, das eine Disc -Typ Öffnung und Schließung verwendet Das Mitglied erwidern etwa 90 °, um den Flüssigkeitskanal zu öffnen, zu schließen und einzustellen.

Vorteil:

①Simple Struktur, kleiner Größe, geringes Gewicht und weniger Verbrauchsmaterialien, tun Sie es Verwenden Sie es nicht in Ventilen mit großem Durchmesser;

②quicke Öffnung und Schließen, kleiner Strömungswiderstand;

③ Es kann für Medium mit suspendierten festen Partikeln verwendet werden und können werden auch für pudrige und körnige Medien gemäß der Stärke der verwendet Versiegelungsfläche. Es kann zum Zwei-Wege-Öffnen und -schluss und Anpassung verwendet werden von Lüftungs- und Staubentfernungsleitungen und in Gaspipelines häufig verwendet und Wasserstraßen der Metallurgie, der Lichtindustrie, der elektrischen Leistung und der petrochemischen Systeme.

Mangel:

① Der Flusseinstellungsbereich ist nicht groß, wenn die Öffnung erreicht ist 30%, der Fluss wird mehr als 95%eingeben.

②Sue zur Begrenzung der Struktur und des Versiegelungsmaterials von Schmetterlingsventil, es ist nicht geeignet, bei hohen Temperaturen und hoch zu verwenden Druckpipeline -System. Die allgemeine Arbeitstemperatur liegt unter 300 ℃ und unterhalb PN40;

③ Die Versiegelungsleistung ist schlechter als die von Ballventil und Globe Ventil, so wird es an Orten verwendet, an denen die Dichtungsanforderungen nicht sehr hoch sind.

3. Ballventil: Es wird aus dem Steckventil entwickelt. Sein Öffnungs- und Schlussteil ist eine Sphäre, und die Kugel wird 90 ° um die Achse des Ventilstamms gedreht, um die zu erreichen Zweck des Öffnens und Schließens. Das Ballventil wird hauptsächlich zum Abschneiden verwendet, Verteilen und ändern Sie die Durchflussrichtung des Mediums auf der Pipeline. Das Das mit V-förmige Öffnung entwickelte Kugelventil hat auch eine gute Durchflussanpassungsfunktion.

Vorteil:

①has den niedrigsten Strömungswiderstand (eigentlich 0);

② Da es während der Arbeit nicht stecken bleibt (wenn es keine gibt, gibt es keine Schmiermittel), es kann in korrosiven Medien und einem niedrigen Siedepunkt zuverlässig eingesetzt werden Flüssigkeiten;

③ In einem weiten Druck- und Temperaturbereich kann es vollständig erzielt werden Abdichtung;

④ es kann eine schnelle Öffnung und Schließung erkennen und die Eröffnung und Die Schließzeit einiger Strukturen beträgt nur 0,05 ~ 0,1s, um sicherzustellen, dass dies kann im Automatisierungssystem der Testbank verwendet werden. Wenn das Ventil geöffnet wird und schnell geschlossen, der Betrieb hat keinen Einfluss;

⑤Der kugelförmiger Verschluss kann automatisch auf dem positioniert werden Grenzposition;

⑥Das Arbeitsmedium ist auf beiden Seiten zuverlässig versiegelt;

⑦Wenn vollständig geöffnet und vollständig geschlossen, die Versiegelungsfläche des Balls und Ventilsitz ist vom Medium isoliert, so dass das Medium, das durch das verläuft Das Ventil bei hoher Geschwindigkeit verursacht keine Erosion der Dichtungsfläche;

⑧kompakte Struktur und geringes Gewicht kann als am meisten betrachtet werden angemessene Ventilstruktur für das mittlere System mit niedrigem Temperatur;

⑨Der Ventilkörper ist symmetrisch, insbesondere der Körper der geschweißten Klappen Struktur, die der Spannung der Pipeline gut standhalten kann;

⑩Der Schließteil kann dem Hochdruckunterschied standhalten, wenn Schließen. ⑾Das Kugelventil mit vollständig geschweißtem Ventilkörper kann direkt vergraben werden im Boden, damit die Ventilin Interna nicht korrodiert sind, und das Maximum Die Lebensdauer kann 30 Jahre erreichen. Es ist das idealste Ventil für Öl und natürlich Gaspipelines.

Mangel:

① Das wichtigste Ventilsitz -Versiegelungsringmaterial der Das Ballventil ist PTFE, es ist für fast alle chemischen Substanzen inertiert und hat a kleiner Reibungskoeffizient, stabile Leistung, nicht einfach zu altern, breit Temperaturbereich und exzellente Versiegelungsleistung umfassende Eigenschaften. Aber die physikalischen Eigenschaften von PTFE, einschließlich hoher Expansionskoeffizienten, Anfälligkeit für Kaltfluss und schlechte thermische Leitfähigkeit erfordern diesen Sitzplatz Robbendesigns müssen um diese Eigenschaften gebaut werden. Daher bei der Versiegelung Das Material wird schwierig, die Zuverlässigkeit der Versiegelung wird beschädigt. Darüber hinaus, PTFE hat einen Tieftemperaturwiderstandsgrad und kann nur unter 180 ° C verwendet werden. Über dieser Temperatur verschlechtert sich das Versiegelungsmaterial. Im Falle des Langfristige Verwendung wird im Allgemeinen nicht bei 120 ° C verwendet.

②St die Anpassungsleistung ist schlechter als die des Globusventils, insbesondere pneumatisches Ventil (oder elektrisches Ventil).

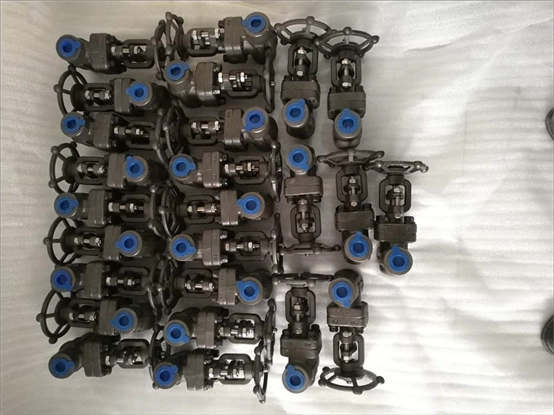

4. Globusventil: bezieht sich auf das Ventil, dessen Abschlussmitglied (Ventil) entlang der Mittellinie von bewegt der Ventilsitz. Nach dieser beweglichen Form der Ventilscheibe die Änderung von Der Ventilsitzanschluss ist proportional zum Ventilscheibenhub. Weil das Ventil Der Stamm dieser Art von Ventil hat einen relativ kurzen Öffnungs- oder Schlussschlag. und hat eine sehr zuverlässige Grenzfunktion und weil die Änderung des Ventils Sitzanschluss ist proportional zum Hub der Ventilscheibe, sie ist sehr geeignet Für die Durchflussregulierung. Daher ist diese Art von Ventil sehr anpassungsfähig für Abschaltung oder Regulierung sowie Drosselung.

Vorteil:

① ① den Öffnungs- und Schlussprozess, die Reibung zwischen dem Scheibe und die Dichtfläche des Ventilkörpers sind kleiner als die des Tors Ventil, also ist es abgenutzt, resistent.

② Die Öffnungshöhe beträgt im Allgemeinen nur 1/4 des Ventilsitzkanals, Es ist also viel kleiner als das Gateventil;

③ Normalerweise befindet sich nur eine Versiegelungsfläche am Ventilkörper und Ventilscheibe, so dass der Herstellungsprozess besser ist und leicht zu warten ist.

Da sein Füllstoff im Allgemeinen eine Mischung aus Asbest und Graphit ist, ist Sein Temperaturwiderstandsgrad ist höher. Allgemeine Dampfventile verwenden Globus Ventile.

Mangel:

①Due zur Änderung der Strömungsrichtung des Mediums durch die Ventil ist auch der minimale Durchflusswiderstand des Globusventils höher als das von den meisten anderen Arten von Ventilen;

②Due bis zum längeren Hub, die Öffnungsgeschwindigkeit ist langsamer als die von das Ballventil.

5. Stopfenventil: Bezieht sich auf ein Rotationsventil, dessen schließendes Mitglied in Form eines Kolbens ist. Durch eine 90 ° -Drotation wird der Kanalanschluss am Ventilstopfen angeschlossen oder vom Kanalanschluss am Ventilkörper getrennt, um das Öffnen zu realisieren oder Schließen. Die Form des Ventilstopfens kann zylindrisch oder konisch sein. Das Das Prinzip ähnelt im Grunde der des Ballventils. Das Ballventil ist entwickelt auf der Grundlage des Steckventils. Es wird hauptsächlich auf Ölfeld verwendet Ausbeutung und auch in der petrochemischen Industrie.

6. Sicherheitsventil: Es wird als Überdruckschutzgerät in einem Druckbehälter verwendet, Ausrüstung oder Pipeline. Wenn der Druck im Gerät, Behälter oder Die Pipeline steigt über den zulässigen Wert hinaus. Das Ventil öffnet sich automatisch und dann vollständig entladen, um Geräte, Behälter oder Pipeline zu verhindern und Druck, weiter zu steigen; Wenn der Druck auf die angegebenen Abfälle fällt Wert, das Ventil sollte automatisch rechtzeitig geschlossen werden, um den Safe zu schützen Betrieb von Geräten, Gefäßen oder Pipelines.

7. Dampffalle: Einige kondensierte Wasser werden im Medium der Vermittlung von Dampf gebildet, Druckluft usw., um die Arbeitseffizienz und sicher zu gewährleisten Der Betrieb des Geräts, diese nutzlosen und schädlichen Medien sollten entlassen werden zeitlich, um den Verbrauch und die Sicherheit des Geräts zu gewährleisten. verwenden. Es hat das folgende Funktionen: 1. Es kann schnell das erzeugte kondensierte Wasser entfernen; 2. Dampfleckage verhindern; 3. Luft und andere nicht kondensbare Gase entfernen.

8. Druck Reduktionsventil: Es ist ein Ventil, das den Einlassdruck auf einen bestimmten reduziert Erforderlicher Auslassdruck durch Einstellung und stützt sich auf die Energie der Medium selbst, um den Auslassdruck automatisch stabil zu halten.

9. Ventil überprüfen: Auch als Rückströmungsventil bekannt, prüfen Ventil, Rückdruckventil und Einweg Ventil. Diese Ventile werden durch die erzeugte Kraft automatisch geöffnet und geschlossen durch den Fluss des Mediums selbst in der Pipeline und gehören zu einer Automatik Ventil. Das Scheckventil wird im Pipeline -System verwendet und seine Hauptfunktion ist Um den Rückfluss des Mediums zu verhindern, die umgekehrte Drehung der Pumpe und der Antriebsmotor und die Entladung des Behältermediums. Überprüfungsventile können auch auf Pipelines verwendet werden, die die Versorgung an Hilfssysteme liefern kann über den Systemdruck steigen. Sie können hauptsächlich in Schwingertypen unterteilt werden (rotieren nach Schwerpunkt) und Hebetyp (bewegt sich weiter die Achse).
