Válvulas de conexión de brida de cara plana

Los extremos de conexión de la válvula tienen varias formas. La conexión de cara plana es una de las formas de conexión comúnmente utilizadas. los El código de conexión es FF. Dado que toda la superficie de conexión después del procesamiento es cara plana, es fácil de procesar y es una de las conexiones más utilizadas métodos para válvulas de baja presión. por alto válvula de mariposa de presións puede ser diseño con extremo de brida RF en la empresa Cowinns. Aquí solo compartimos algunos conocimientos para extremo de brida FF.

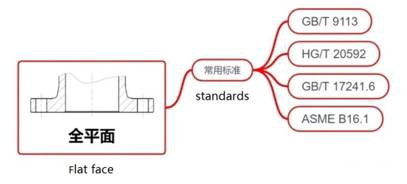

Los estándares de brida son GB / T 9113, HG / T

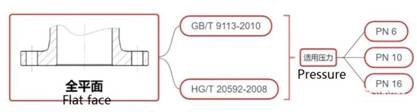

20592, GB / T 17241.6, ASME B16.1 toman la forma de brida integral como ejemplo. Diferente los estándares de la brida estipulan que la presión aplicable de la brida de cara plana la conexión es ligeramente diferente, como GB / T 9113-2010 acero entero en brida común Tubo brida y HG / T20592-

2009ф estipula que todo el plano tipo iRPN 6, PN 10, PN16.

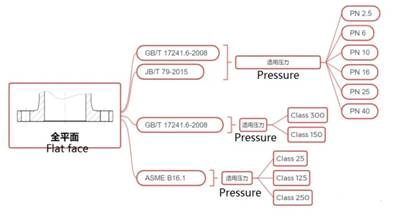

Y GB / T 17241.6-2008 integral brida de hierro fundido y JB / T 79-

2015 bridas de tubería de acero integral estipulan que el la presión nominal aplicable es PN2.5, PN6, PN10, PN16, PN25 y el la presión máxima puede alcanzar PN 40, de los cuales GB / T 17241.6-2008 también incluye Clase 150 y Clase 300, hierro fundido estándar estadounidense La presión comúnmente utilizado en la válvula de conexión de brida de cara plana común estándar ASME B6.1 es clase

125

Desde la cara plana el sello de la brida es un plano grande, el área de contacto de la junta y las dos bridas es ancha cuando la junta está conectado a las dos bridas. Después de instalar el plano completo, el sellado superficie de la superficie de sellado tiene una presión específica más baja, por lo que el aplicable el rango de presión nominal es estrecho, PN 2.5, PN 10, el PN 16 es el aplicaciones más utilizadas más.

Válvula de compuerta de extremo de brida de cara plana y tipo de instalación
