Introducción a las clasificaciones de presión de la válvula
- Autor:Caza
- Fuente:Caza
- Suelte el:2022-10-10

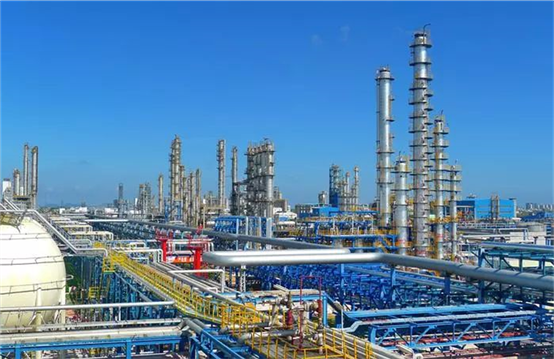

En la actualidad, la nueva construcción Proyectos petroquímicos y de fertilizantes y químicos, incluidos los anteriormente Dispositivos de tecnología introducidos, básicamente, use CL150LB ~ 2500LB "Libra de libras válvulas ". Como BW 900LB válvula de puerta "libra válvula "se llama" válvula API "o" Estándar americano válvula ". Es inexacto referirse a una" válvula de libra "como una "Válvula API". Porque la "válvula de globo de nivel de libra" y "Válvula de mariposa de nivel de libra" en "Válvula de nivel de libra", ellos No pertenezca a la "válvula API-6D". Abril de 2008, 23ª edición [ISO 14313: 2007] "Válvulas API-6D" solo incluye: válvulas de compuerta, válvulas de retención, Válvulas de bola y válvulas de enchufe.
Válvula de mariposa en los Estados Unidos awwa (American Waterways Association Valve Standard): asiento de goma AWWA A504 " Estándar de la válvula de mariposa "; en MSS (válvula americana y ajuste Estándar de la válvula de asociación de estandarización de fabricantes): MSS SP-67 "Válvula de mariposa"; En el estándar de la API, solo hay un estándar de "Válvulas de mariposa de Lug and Wafer" API 609 (4ª edición); Extremo soldado Válvulas de globo de acero y válvulas de retención de globo "por lo tanto. Por lo tanto, también es inexacto para referirse a la "válvula de libra" como "Estándar americano válvula".
1. Materiales y diseño y fabricación estándares utilizados en "válvulas de nivel de libra"
La llamada "válvula de nivel de libra" debe cumplir con las siguientes condiciones, es decir, el estándar adoptado por "Válvula de nivel de libra", que se puede dividir en lo siguiente Categorías:
1.1. Material:
Los estándares de material utilizados en Las "válvulas de nivel de libra" son estándares ASTM (Sociedad Americana para las Pruebas y estándares de materiales) y materiales del sistema UNS de los Estados Unidos. Como ASTMA216 WCB; WCC; ASTM A105; ASTM A217 WC6; WC9; C5; ASTMA351 CF3; CF8; CF3M; CF8M; CF8C; CG8M; ASTM A182 F11; F22; F5; .
⑴. Una nota sobre los materiales estándar del sistema ASTM en los Estados Unidos:
ASTM americano Materiales estándar del sistema, generalmente compuestos por tres unidades, con ASTM A216WCA; WCB; WCC y ASTM A351 CF3; CF8; CF3M; CF8M; CF8C ...; ASTM A182 F304; F304L; F316; F316L; Etc., por ejemplo, dónde: la primera unidad ASTM es el nombre de código de La "organización emisora estándar", ASTM es el "nombre de código de la sociedad estadounidense para pruebas y materiales "; la segunda unidad A216 o A351 o A182 es el "número estándar"; la tercera unidad es la específica "Número de material", como WCA en A216; WCB; WCC respectivamente representar tres grados de acero de acero fundido a carbono WCA; WCB; WCC, de los cuales A; B; C Representar la resistencia del acero fundido al carbono, A es baja; B es medio; C es alto. A351 CF3; CF8; CF3M; CF8M; CF8C ...; A182 F304; F304L; F316; F316L; F321; F347 ... etc. ... etc. Representen varios grados de acero, respectivamente. Solo hay ASTM A105 en el estándar del sistema ASTM. El segundo y el tercio de este estándar se combinan, es decir, A105 representa tanto "número estándar" como "Grado de acero", que es como un nombre chino con dos caracteres.
⑵. Sobre el código de material "Sistema digital uniforme" en el United Estados:
Existen diferentes métodos de representación en diferentes sistemas estándar estadounidenses. Para facilitar el uso y unificado Gestión de computadoras, SAE (Sociedad de Ingenieros Automotrices) y ASTM (Sociedad Americana de Pruebas y Materiales) Desarrolló conjuntamente el ASTM-SAE "Sistema digital unificado" (sistema digital unificado). Turba Sistema - Uns). "Sistema digital unificado UNS" es otro utilizado comúnmente Material Código de sistema estándar además del sistema estándar del sistema ASTM.
El número de material de la UNS a veces es un base importante para distinguir entre el mismo número de aleación ASTM y dos Materiales rodantes. Como la aleación de Hastelloy C-276 en Hastelloy C (ver Tabla 2).
Tabla 2. El número de material de un sistema UNS Para productos ondulados de la aleación Hastelloy C-276 y la comparación de chino, Números de material alemán e inglés
China (GBN) EE. UU. (ASTM) Alemania (DIN) UK (BS)
NS333 (Hastelloyc-276)
N10276 (Inconel625) Nimo16CR15WZ.4819 /
NS336 (Hastelloyc-276)
N06625 (Inconel625) NICR22MO9NBZ.4856 Na21ni-cr-mo-nb
※ Nota 1: Para esta información, consulte: Deng Zhaoyi, Yao Zhenfu, editor en jefe de "Handbook de grados de acero de New World", "Industria de maquinaria Press ", Beijing Primera edición, mayo de 1995," 5.3 Resistente a la corrosión Aleaciones "en la página P1587.
※ Nota 2: Hay dos grados de aleación Inconel625. Si se usa para La antioxidación de las válvulas de alta presión, UNS N06625 (Inconel625) es generalmente seleccionado; Si se usa para una fuerte resistencia a la corrosión, UNS N10276 (Inconel625) generalmente se selecciona.
【Adjunto】: algunos Grados de acero inoxidable de uso común en comparación con ASTM (Sociedad Americana para Pruebas y materiales) y UNS (sistema de numeración unificada) (ver Tabla 3).
Tabla 3. Algunos acero inoxidable de uso común Grados en comparación con ASTM y UNS: 1). Tipo austenítico (incluido el alto nitrógeno Tipo austenítico)
Acero# |
Unión |
C≤ |
Mn≤ |
P≤ |
S≤ |
Si≤ |
CR |
NI |
Mes |
Otro |
304 |
S30400 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
8.0-10.5 |
||
304L |
S30403 |
0.030 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
8.00-12.0 |
||
304cu |
S30430 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
8.0-10.0 |
CU3.0-4.0 |
|
304n |
S30451 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
8.0-10.5 |
N0.10-0.16 |
|
305 |
S30500 |
0.12 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
10.5-13.0 |
||
308 |
S30800 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
19.0-22.0 |
10.0-12.0 |
||
309 |
S30900 |
0.20 |
2.00 |
0.045 |
0.030 |
1.00 |
22.0-24.0 |
12.0-15.0 |
||
309 |
S30908 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
22.0-24.0 |
12.0-15.0 |
||
310 |
S31000 |
0.25 |
2.00 |
0.045 |
0.030 |
1.00 |
24.0-26.0 |
19.0-22.0 |
||
310 |
S31008 |
0.08 |
2.00 |
0.045 |
0.030 |
1.50 |
24.0-26.0 |
19.0-22.0 |
||
310h |
S31009 |
0.04-0.10 |
2.00 |
0.045 |
0.030 |
0.75 |
24.0-26.0 |
19.0-22.0 |
||
316 |
S31600 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18.0 |
10.0-14.0 |
2.0-3.0 |
|
316h |
S31609 |
0.04-0.10 |
2.00 |
0.040 |
0.030 |
1.00 |
16.0-18.0 |
10.0-14.0 |
2.0-3.0 |
|
316L |
S31603 |
0.03 |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18.0 |
10.0-14.0 |
2.0-3.0 |
N≤0.10 |
316n |
S31651 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18.0 |
10.0-14.0 |
2.0-3.0 |
N0.10-0.16 |
317 |
S31700 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
11.0-15.0 |
3.0-4.0 |
N≤0.10 |
317L |
S31703 |
0.03 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
11.0-15.0 |
3.0-4.0 |
N≤0.10 |
321 |
S32100 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
9.0-12.0 |
N≤0.10 |
|
321H |
S32109 |
0.04-0.10 |
2.00 |
0.040 |
0.030 |
1.00 |
17.0-20.0 |
9.0-12.0 |
Ti4 × C≤0.60 |
|
347 |
S34700 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
9.0-13.0 |
NB/Ta≥10 × C≤1.10 |
|
347H |
S34709 |
0.04-0.10 |
2.00 |
0.040 |
0.030 |
1.00 |
17.0-20.0 |
9.0-13.0 |
NB/TA8 × C≤1.00 |
2). Acero inoxidable martensítico
Acero# |
Unión |
C≤ |
Mn≤ |
P≤ |
S≤ |
Si≤ |
CR |
NI |
Mes |
Otro |
410 |
S41000 |
0.15 |
1.00 |
0.040 |
0.030 |
1.00 |
11.5-13.5 |
Privilegiado |
||
410 |
S41001 |
0.15 |
1.00 |
0.025 |
0.025 |
1.00 |
11.5-13.5 |
≤0.75 |
≤0.50 |
