Principio di funzionamento di 6 valvole industriali

Le valvole di controllo sono "mani e piedi" che realizzano l'automazione del processo di produzione. Loro sono installato sul sito di produzione e sono sempre in contatto con il supporto regolare il flusso.

Valvola a sfera trunnion

Valvola a sfera Trunnion, che controlla il apertura e chiusura della valvola ruotando la sfera nella valvola. C'è un foro passante nel mezzo della palla, che può essere ruotato di 90 °. Il diametro del il foro passante è uguale o inferiore al diametro del tubo. Quando il la sfera viene ruotata di 90 °, l'ingresso e l'uscita del tubo Le superfici sono sferiche, quindi la valvola è chiusa e il fluido viene tagliato. Quando la valvola a sfera ruota di 90 °, l'ingresso e l'uscita le superfici del tubo sono fori sferici. Il fluido passa attraverso la valvola, e la valvola a sfera può essere ruotata di diverse angolazioni, in modo che la dimensione del il fluido può essere controllato. Valvola a sfera fissa Comunemente utilizzata su tubazioni generali, come acqua, olio, vapore, ecc.

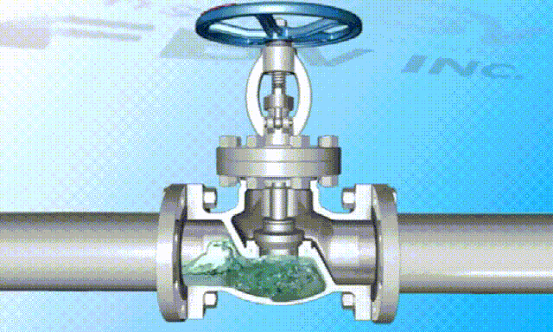

Valvola a globo

Valvola a globo, nota anche come valvola di arresto, può sigillare completamente l'uscita della sede della valvola esercitando una pressione di rotazione dello stelo della valvola, impedendo così il flusso del fluido; le valvole a globo sono comunemente usato in gas naturale, gas liquefatto, acido solforico e altri corrosivi gas e condotte liquide.

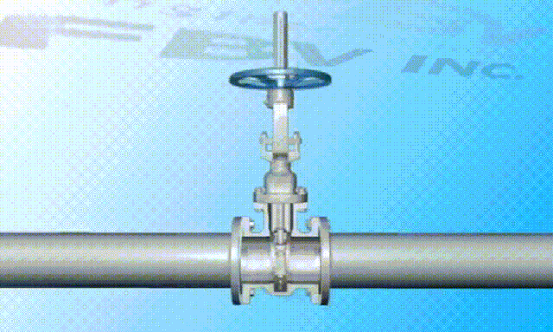

valvola a saracinesca

La valvola a saracinesca è come una saracinesca. Di ruotando lo stelo della valvola, il cancello è controllato per fare un movimento verticale verso controlla il fluido. Gli anelli di tenuta su entrambi i lati del cancello possono completamente sigillare l'intera sezione trasversale. La valvola a saracinesca può essere aperta completamente e completamente chiuso e non può essere utilizzato per regolare il flusso. La valvola a saracinesca è principalmente utilizzato come dispositivo di intercettazione su tubi come acqua di rubinetto, fognature e navi.

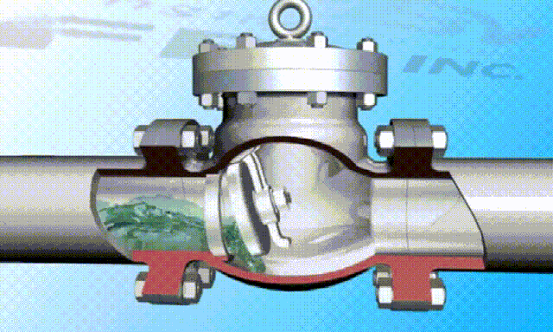

Valvola di ritegno a battente

La valvola di ritegno a battente viene aperta dal pressione del fluido. Quando la pressione del fluido in entrata e in uscita i tubi della valvola sono bilanciati, il cappuccio della valvola può essere chiuso dalla propria gravità per impedire il passaggio del fluido. La sua funzione principale è prevenire il fluido che scorre all'indietro. , Appartenente alla categoria delle valvole automatiche; utilizzato principalmente in petrolio, chimica, farmaceutica e altre condotte.

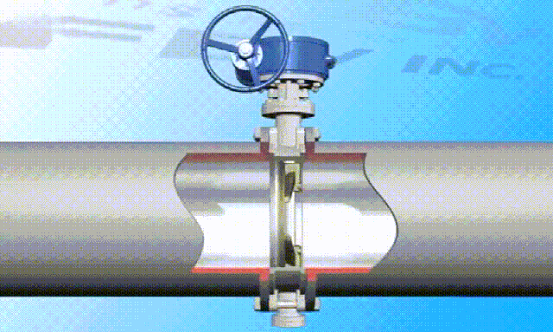

Valvola a farfalla

Valvola a farfalla, noto anche come flap valvola, ruotabile di 90 °. Di ruotando lo stelo della valvola per guidare il disco per modificare l'angolazione del disco, il il flusso di fluido può essere controllato. Può essere utilizzato per tagliare, collegare e regolare il fluido nella tubazione. Viene utilizzato come dispositivo di regolazione e spegnimento in linee di approvvigionamento idrico e di gas.

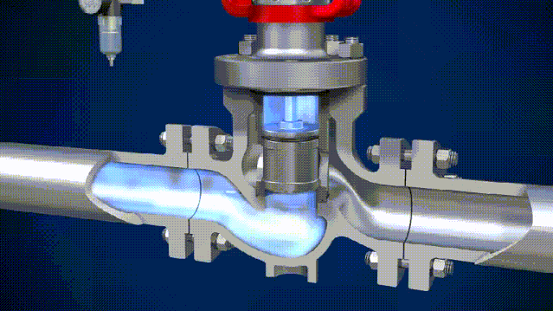

Valvola di controllo

La valvola di regolazione, chiamata anche il valvola di controllo, viene utilizzata per controllare la dimensione del fluido. Quando la regolazione parte della valvola riceve il segnale di regolazione, lo stelo della valvola controllare automaticamente il grado di apertura e chiusura della valvola in base a il segnale, in modo da regolare la portata e la pressione del fluido; è spesso usato per riscaldamento, gas, petrolchimico e altri gasdotti.
