6 Art Industriearmaturen Arbeitsprinzip

Steuerventile sind „Hände und Füße“, die die Automatisierung des Produktionsprozesses realisieren. Sie sind am Produktionsstandort installiert und sind immer in Kontakt mit dem Medium reguliere den Durchfluss.

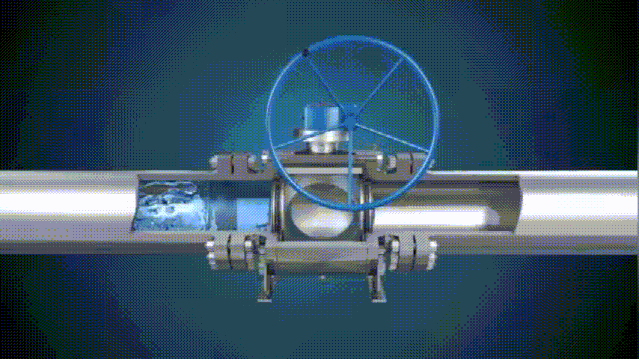

Zapfenkugelhahn

Zapfenkugelhahn, der die Öffnen und Schließen des Ventils durch Drehen der Kugel im Ventil. Da ist ein Durchgangsbohrung in der Mitte der Kugel, die um 90 ° gedreht werden kann. Der Durchmesser des Durchgangsloch ist gleich oder kleiner als der Durchmesser des Rohrs. Wenn der Kugel ist um 90 ° gedreht, der Einlass und der Auslass des Rohres Die Oberflächen sind kugelförmig, sodass das Ventil geschlossen und die Flüssigkeit abgeschnitten wird. Wenn sich der Kugelhahn um 90 ° dreht, sind der Einlass und der Auslass Oberflächen des Rohres sind kugelförmige Löcher. Die Flüssigkeit strömt durch das Ventil. und der Kugelhahn kann in verschiedene Winkel gedreht werden, so dass die Größe des Flüssigkeit kann gesteuert werden. Feststehender Kugelhahn Wird häufig in allgemeinen Rohrleitungen verwendet. wie Wasser, Öl, Dampf usw.

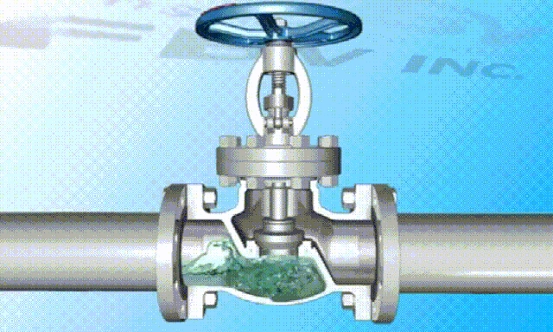

Durchgangsventil

Absperrventil, auch Absperrventil genannt, Durch Anlegen von Druck kann der Auslass des Ventilsitzes vollständig abgedichtet werden Drehen des Ventilschafts, wodurch das Fließen von Flüssigkeit verhindert wird; Absperrventile sind Wird häufig in Erdgas, Flüssiggas, Schwefelsäure und anderen ätzenden Stoffen verwendet Gas- und Flüssigkeitsleitungen.

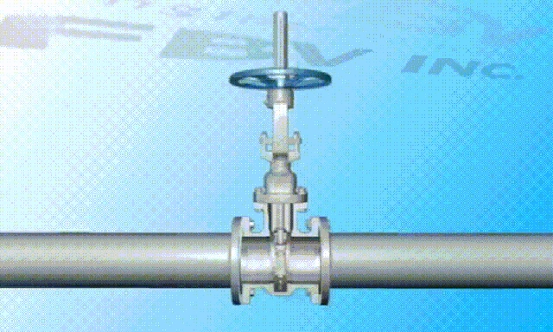

Schieber

Der Schieber ist wie ein Schieber. Durch Wenn Sie den Ventilschaft drehen, wird der Schieber so gesteuert, dass er eine vertikale Bewegung ausführt Kontrollieren Sie die Flüssigkeit. Die Dichtringe auf beiden Seiten des Tores lassen sich vollständig schließen den gesamten Querschnitt abdichten. Der Absperrschieber kann nur ganz geöffnet werden und vollständig geschlossen und kann nicht zur Regulierung des Durchflusses verwendet werden. Das Absperrschieber ist hauptsächlich Wird als Absperrvorrichtung für Rohre wie Leitungswasser, Abwasser und Schiffe verwendet.

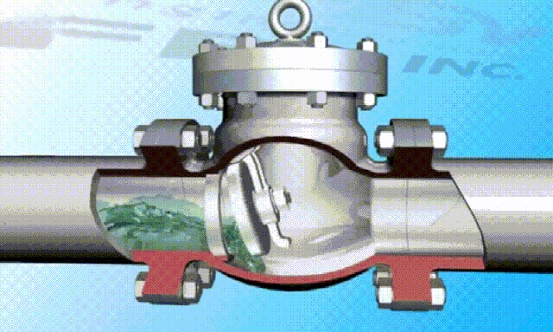

Rückschlagklappe schwenken

Das Rückschlagklappenventil wird durch die geöffnet Druck der Flüssigkeit. Wenn der Druck der Flüssigkeit im Einlass und Auslass Rohre des Ventils ausgeglichen ist, kann die Ventilkappe durch die eigene Schwerkraft geschlossen werden zu verhindern, dass die Flüssigkeit durchläuft. Ihre Hauptfunktion ist die Verhinderung der Flüssigkeit fließt nicht zurück. Zugehörigkeit zur Kategorie der automatischen Ventile; Wird hauptsächlich in Erdöl-, Chemie-, Pharma- und anderen Rohrleitungen verwendet.

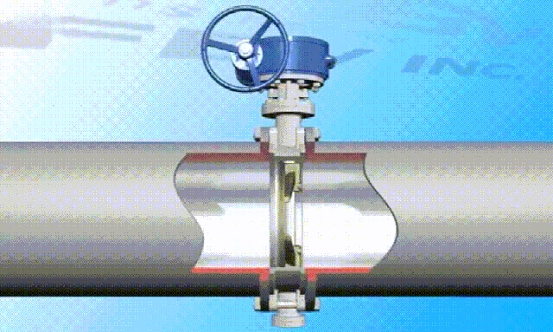

Absperrklappe

Absperrklappe, auch Klappe genannt Ventil, um 90 ° drehbar. Durch Drehen Sie den Ventilschaft, um die Scheibe anzutreiben und den Winkel der Scheibe zu ändern Flüssigkeitsfluss kann gesteuert werden. Es kann zum Abschneiden, Anschließen und Anpassen verwendet werden die Flüssigkeit in der Rohrleitung. Es dient als Regel- und Absperrorgan in Wasserversorgungs- und Gasversorgungsleitungen.

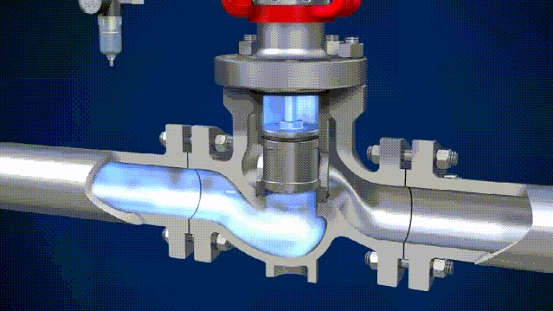

Regelventil

Das Regelventil, auch genannt Steuerventil, wird verwendet, um die Größe der Flüssigkeit zu steuern. Bei der Regelung Ein Teil des Ventils erhält das Regelsignal, der Ventilschaft wird steuern automatisch den Öffnungs- und Schließgrad des Ventils nach das Signal, um die Fluidströmungsrate und den Fluiddruck einzustellen; es wird oft verwendet für Heizung, Gas, Petrochemie und andere Rohrleitungen.
