Due diverse tenute per valvole

La tenuta dinamica di una valvola si riferisce principalmente allo stelo foca. Prevenire la fuoriuscita del fluido nella valvola con il movimento di lo stelo della valvola è il problema centrale della tenuta dinamica della valvola.

1) Forma del premistoppa Allo stato attuale, la valvola è sigillata dinamicamente, principalmente premistoppa. La forma base del premistoppa è:

(1) Tipo di ghiandola Questo è il più comunemente usato modulo. La stessa forma può essere distinta in molti dettagli. Per esempio, dal punto di vista dei bulloni di compressione, dei bulloni a T (per bassa pressione valvole con una pressione di ≤16 kg / cm2), i perni e le viti in tensione possono essere divisi. Dalla ghiandola, può essere diviso in tipo integrale e tipo combinato.

(2) Questo tipo di dado di compressione ha a piccole dimensioni esterne, ma la forza di compressione è limitata e viene utilizzata solo per piccole valvole.

2) Nel ripieno
scatola, l'imballaggio è a diretto contatto con lo stelo della valvola e riempito con il premistoppa per evitare perdite di liquido medio. L'imballaggio ha i seguenti requisiti:
(1) buona tenuta;
(2) resistenza alla corrosione;
(3) coefficiente di attrito ridotto;
(4) adattarsi alla temperatura media e pressione.

I riempitivi comuni sono:
(1) Imballaggio dell'amianto: l'imballaggio dell'amianto ha buona resistenza alla temperatura e alla corrosione, ma se usato da solo, la tenuta l'effetto non è buono, quindi è sempre impregnato o aggiuntivo materiali. Imballaggio di amianto a bagno d'olio: ha due basi strutturali forme, una è contorta e l'altra è intrecciata. Diviso in cerchi e piazze.

(2) Imballaggio intrecciato in teflon: il nastro in teflon intrecciato è imballato nell'imballaggio, che ha un'eccellente resistenza alla corrosione e può essere utilizzato in terreno criogenico.

(3) O-ring in gomma: a bassa pressione, l'effetto di tenuta è buono. La temperatura di utilizzo è limitata, come solo la gomma naturale può essere utilizzato a 60 ° C.

(4) Riempitivo per stampaggio plastica: generalmente realizzato in tre pezzi, ma possono anche essere trasformati in altre forme. La maggior parte delle materie plastiche utilizzate sono politetrafluoroetilene e vengono utilizzati anche nylon 66 e nylon 1010.

Inoltre, l'unità d'uso spesso esplora vari efficaci moduli di riempimento in base alle loro esigenze. Ad esempio, in una valvola del vapore a 250 ° C, imballaggio di amianto e gli anelli di piombo sono impilati alternativamente per ridurre le perdite di vapore. Alcune valvole spesso cambia il mezzo. Ad esempio, vengono utilizzati l'imballaggio di amianto e il nastro grezzo in PTFE insieme. , L'effetto di tenuta è migliore. Per ridurre l'attrito sulla valvola gambo, in alcuni casi, possono essere disolfuro di molibdeno (M0S2) o altri lubrificanti aggiunto.

Attualmente, sono stati esplorati nuovi filler. Per ad esempio, la fibra di poliacrilonitrile è impregnata di politetrafluoroetilene emulsione, e dopo pre-ossidazione, viene sinterizzata e pressata in uno stampo ottenere uno stucco sagomato con eccellenti prestazioni di tenuta. Un altro esempio è a riempitivo ondulato in lamiera di acciaio inossidabile e amianto, che può resistere ad alte temperature, alta pressione e corrosione.

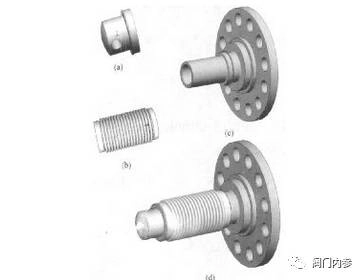

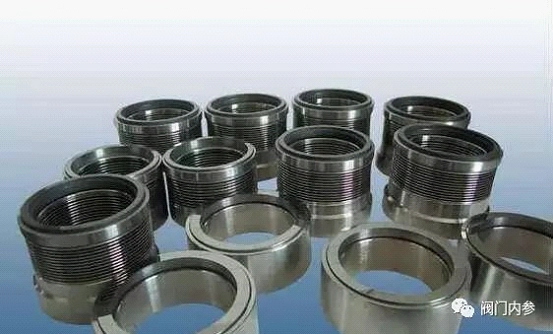

3) Guarnizione a soffietto

Con il rapido sviluppo della sostanza chimica industria e industria dell'energia atomica, infiammabile, esplosiva, altamente tossica e le sostanze radioattive sono aumentate e requisiti più rigorosi posizionato sulle guarnizioni delle valvole. In alcuni casi, non è più possibile utilizzare l'imballaggio guarnizioni. Di conseguenza, una nuova forma di sigillo a soffietto. Questo tipo di sigillo non richiede imballaggio, quindi è anche chiamato sigillo non riempito.

Le due estremità del soffietto sono saldate ad altre parti. Quando lo stelo della valvola viene sollevato e abbassato, il soffietto si espande e si contrae, finché il soffietto stesso non perde, il mezzo non può fuga. Per motivi di sicurezza, la doppia tenuta del soffietto e dell'imballaggio è spesso Usato.

Secondo, sigillo statico
Il sigillo statico di solito si riferisce al sigillo tra due superfici statiche. Il principale metodo di tenuta consiste nell'utilizzare le guarnizioni.

1) Materiale della guarnizione

(1) Materiali non metallici: come carta, lino, pelle bovina, prodotti di amianto, plastica, gomma, ecc.
Carta, canapa, kraft, ecc. Hanno i pori e lo sono facile da penetrare. Devono essere impregnati di olio, cera o altre sostanze impermeabili materiali usati. Le valvole sono usate raramente in generale.
Prodotti di amianto, nastro di amianto, corda, tavola e bordo in gomma amianto. Il foglio di gomma amianto ha un compatto struttura, buona resistenza alla pressione e buona resistenza alla temperatura. È ampiamente usato nella valvola stessa e nel collegamento della flangia della valvola e tubo.
I prodotti in plastica hanno una buona corrosione resistenza, e sono anche ampiamente usati. Le varietà includono polietilene, polipropilene, polivinilcloruro morbido, politetrafluoroetilene, nylon 66 e nylon 1010.
I prodotti in gomma hanno una consistenza morbida. Ogni il tipo di gomma ha una certa resistenza all'acido, agli alcali, all'olio e acqua di mare. Le varietà includono gomma naturale, gomma stirene-butadiene, gomma nitrilica, neoprene, gomma isobutilica, gomma poliuretanica, gomma al fluoro e così via.

(2) Materiali metallici: in generale materiali metallici avere un'alta resistenza e una forte resistenza alla temperatura Questo non è il caso per piombo, ma solo per la sua resistenza all'acido solforico diluito. Comunemente le varietà utilizzate sono ottone, rame, alluminio, acciaio a basso tenore di carbonio, acciaio inossidabile, monel, argento, nichel e così via.

(3) Materiali compositi: ad esempio rivestiti in metallo rondelle (amianto interno), onda combinata wceneri, rondelle avvolte, ecc.

2) Prestazioni comuni delle guarnizioni
Quando si utilizza una valvola, la guarnizione originale è spesso sostituito in base alla situazione specifica. Rondelle frequenti include: rondelle piatte in gomma, o-ring in gomma, rondelle piatte in plastica, teflon rondelle rivestite, rondelle in gomma amianto, rondelle piatte in metallo, profilo metallico rondelle, rondelle rivestite di metallo, rondelle ondulate, rondelle avvolte, ecc.

(1) Rondella di gomma piatta: facile da deformare e senza sforzo quando premendo, ma con scarsa resistenza alla pressione e alla temperatura, viene utilizzato solo in luoghi a bassa pressione e bassa temperatura. La gomma naturale ha certo resistenza agli acidi e agli alcali e la temperatura di utilizzo non deve superare i 60 ° C. Anche il neoprene può resistere a determinati acidi e basi e la temperatura di utilizzo è di 80 ° C. La gomma nitrile è resistente agli oli e può essere utilizzata fino a 80 ° C.La gomma fluoro ha una buona resistenza alla corrosione e resistenza. Le prestazioni di temperatura sono anche più forti della normale gomma e possono farlo essere utilizzato nel mezzo di 150 ℃.

(2) Rondella di gomma a forma di O: la forma della sezione trasversale è cerchio perfetto, che ha un certo effetto auto-serrante. L'effetto di tenuta è migliore della rondella piana e la forza di pressione è minore.

(3) Rondella piatta in plastica: la più grande caratteristica della plastica è che ha una buona resistenza alla corrosione e che la maggior parte delle materie plastiche ha una bassa temperatura resistenza. Il politetrafluoroetilene è la corona della plastica. Non solo ha un'eccellente resistenza alla corrosione, ma ha anche un ampio intervallo di temperature. esso può essere utilizzato a lungo nell'intervallo da -180 ° C a + 200 ° C.

(4) Guarnizione rivestita in politetrafluoroetilene: per dare pieno gioco ai vantaggi del politetrafluoroetilene e compensare il suo carenze, la guarnizione è realizzata in gomma avvolta in politetrafluoroetilene o gomma amianto. In questo modo, ha la stessa resistenza alla corrosione del Guarnizione piatta in PTFE, ma ha anche una buona elasticità, che migliora la tenuta effetto e riduce la forza di pressione. Viene mostrata la sua forma in sezione trasversale nella Figura 4-20.

(5) Guarnizione in gomma amianto: tagliata in gomma amianto foglio. I suoi componenti sono dal 60 all'80% di amianto e dal 10 al 20% di gomma come riempitivi, agenti vulcanizzanti e così via. Ha un ottimo calore resistenza, resistenza al freddo, stabilità chimica e abbondanti forniture e prezzi economici. Se utilizzato, la forza di pressione non deve essere grande. Poiché può aderire al metallo, è meglio applicare uno strato di polvere di grafite sulla superficie per evitare faticosi smontaggi.

Esistono quattro colori del foglio di gomma amianto: grigio per bassa pressione (marca XB-200, resistenza alla pressione ≤ 16 kg / cm2, resistenza alla temperatura 200 ℃); rosso per media pressione (marca XB-350, resistenza alla pressione fino a 40 kg / cm2, resistenza alla temperatura 350 ℃); rosso porpora, per alto pressione (marca XB-450, resistenza alla pressione 100 kg / cm2, temperatura 450 ℃); verde, per olio, buona resistenza alla pressione.

(6) Batteria calda in metallo: piombo, resistenza alla temperatura 100 ℃; alluminio 430 ℃; rame 315 ℃; acciaio a basso tenore di carbonio 550 ℃; argento 650 ℃; nichel 810 ℃; Monel (rame al nichel) lega 810 ℃, acciaio inossidabile 870 ℃. Tra questi, il piombo ha un scarsa resistenza alla pressione, l'alluminio può resistere a 64 kg / cm2 e altri i materiali possono resistere alle alte pressioni.

(7) Guarnizione anisotropica in metallo:
guarnizione dell'obiettivo: auto-serrante, utilizzato in valvole ad alta pressione.
Rondella ovale: appartiene anche all'alta pressione rondella auto serrante.
Doppia guarnizione conica: usata per tenuta sigillatura ad alta pressione.
Inoltre, ci sono quadrati, diamanti, triangolo, dente, coda di rondine, B, C, ecc., generalmente utilizzati solo in alta e media valvole di pressione.

(8) Guarnizione rivestita in metallo: il metallo ha entrambe una buona temperatura e resistenza alla pressione e buona elasticità. I materiali del prepuzio includono alluminio, rame, acciaio a basso tenore di carbonio, acciaio inossidabile e lega Monel. esso è riempito con amianto, poli tetra fluoroetilene e fibra di vetro.

(9) Wave wave: ha le caratteristiche di piccolo forza di pressione e buon effetto di tenuta. Spesso usato sotto forma di a combinazione di metallo e non metallo.

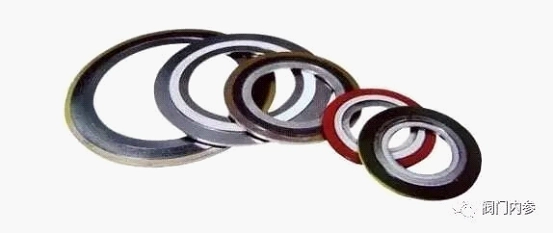

(10) Guarnizione di avvolgimento: è un nastro metallico sottile e a nastro non metallico che sono strettamente aderenti insieme, avvolti in a cerchio a più strati con una sezione ondulata, che ha una buona elasticità e tenuta. La striscia di metallo può essere realizzata in acciaio 08, 0Cr13, 1Cr13, 2Cr13, 1Cr18Ni9Ti, rame, alluminio, titanio, lega Monel e così via su. I materiali non metallici della cinghia comprendono l'amianto, il politetrafluoroetilene, eccetera.

In quanto sopra, alcune cifre sono state elencate quando descrivendo le prestazioni della guarnizione. Va notato che questi le figure sono strettamente correlate alla forma della flangia, alle condizioni medie e all'installazione e tecnologia di riparazione, ecc., a volte possono essere superati, a volte lo fanno non è raggiungibile e la resistenza alla pressione e la resistenza alla temperatura le prestazioni vengono anche convertite l'una nell'altra. La capacità di pressione è spesso ridotto. Questi problemi sottili possono essere sperimentati solo in pratica.

3) Nuovi materiali e tecnologie

Le guarnizioni di tenuta sopra menzionate non lo sono ancora completa e la tecnologia di tenuta sta subendo rapidi sviluppo. Ecco alcuni esempi di nuovi materiali e tecnologie.

(1) Guarnizione liquida: con il rapido sviluppo del polimero industria di sintesi organica, sigillanti liquidi sono apparsi negli ultimi anni per tenute statiche; questa nuova tecnologia è spesso chiamata tenuta liquida. Il il principio della sigillatura liquida consiste nell'utilizzare l'adesione del sigillante liquido, fluidità ed effetto pellicola a singola molecola (più sottile è il film, maggiore è la naturale tendenza al recupero), sotto la giusta pressione, ce la fanno funziona come una guarnizione. Pertanto, il sigillante utilizzato è anche chiamato a guarnizione liquida.

(2) Sigillatura di materie prime in politetrafluoroetilene: Il politetrafluoroetilene è anche un composto organico ad alto peso molecolare. Prima sinterizzazione in prodotti, si chiama materia prima. Ha una consistenza morbida e ha un effetto film monomolecolare. Il nastro della materia prima è chiamato grezzo nastro di materiale, che può essere arrotolato in una lastra per un lungo periodo Conservazione. Quando in uso, può essere liberamente formato. Finché c'è pressione, qualsiasi articolazione formerà un film anulare uniforme. Come una guarnizione tra il corpo valvola e il cappello nella valvola, è possibile fare leva per aprire uno spazio e collegarlo nella cinghia della materia prima senza rimuovere il disco della valvola o la saracinesca. Esso ha una piccola forza di pressione, non si attacca alle mani e non si attacca alla superficie della flangia, che è molto facile da sostituire. Più adatto per la lingua e flange di scanalatura. La materia prima in teflon può anche essere trasformata in tubo e bacchetta forma per sigillare.

(3) O-ring cavo metallico: buona elasticità, piccola pressione forza ed effetto auto-stringente. È possibile selezionare una varietà di materiali metallici per adattarsi a basse temperature, alte temperature e mezzi corrosivi forti.

(4) Anello di tenuta in lamiera di grafite: a impressione della gente, la grafite è una sostanza fragile e manca di elasticità e tenacità. Tuttavia, la grafite che è stata appositamente trattata ha una consistenza morbida e una buona elasticità. Nel in questo modo, la resistenza al calore e la stabilità chimica della grafite possono essere visualizzato nel materiale della guarnizione; inoltre, la guarnizione ha una piccola pressatura forza e un eccellente effetto sigillante. Questa grafite può anche essere trasformata in una banda, che coopera con una banda di metallo per formare una guarnizione avvolta Performance eccellente. L'emergere di anelli di tenuta in lamiera di grafite e le guarnizioni in metallo-grafite sono un importante passo avanti nelle alte temperature guarnizioni resistenti alla corrosione. Tali guarnizioni sono state prodotte e utilizzate in grandi quantità all'estero.
