Caratteristiche e precauzioni delle valvole comuni nell'industria petrolchimica

Il ruolo del petrolchimico valvole

1. Funzione di apertura e chiusura: interruzione o comunicazione del flusso di fluido nel tubo;

2. Funzione di regolazione: regolare il flusso e la velocità del tubo;

3. Effetto farfalla: il fluido produce una grande caduta di pressione dopo il passaggio attraverso la valvola;

4. Altre funzioni-a. Apertura e chiusura automatica b. Mantenere un certo pressione c. Blocco e drenaggio del vapore.

Classificazione delle valvole petrolchimiche

1. Secondo allo scopo: valvola di intercettazione, controllo dell'alta pressione valvola , valvola deviatrice, valvola di ritegno, valvola di sicurezza;

2. Secondo alla forza: l'altra azione utilizza la valvola, valvola ad azione automatica.

Principali parametri delle valvole petrolchimiche

PN ➨Pressione nominale (la pressione massima che consente fluido da attraversare)

DN ➨ Diametro nominale

Gamma di temperatura TN (intervallo di temperatura del fluido consentito)

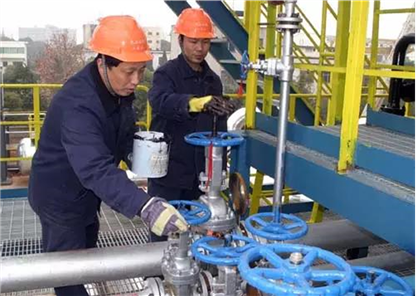

Controllare prima dell'uso delle valvole petrolchimiche

Gli elementi di ispezione includono:

1. Se ci sono difetti come vesciche e crepe all'interno e all'esterno superfici della valvola;

2. Se la sede della valvola e il corpo della valvola sono saldamente uniti, se la valvola nucleo e la sede della valvola sono coerenti e se la superficie di tenuta è difettoso;

3. Se la connessione tra lo stelo della valvola e il nucleo della valvola è flessibile e affidabile, se lo stelo della valvola è piegato, se la filettatura è danneggiata o corroso;

4. Se la baderna e la guarnizione sono invecchiate e danneggiate;

5. Se l'apertura della valvola è flessibile, ecc.

Problemi di utilizzo delle valvole petrolchimiche

1. Perdita di flange e filettature nel collegamento con la tubazione;

2. Non è possibile aprire il canale di scarico dell'imballaggio, il cuscinetto della cintura e lo stelo della valvola;

3. Il nucleo della valvola e la sede della valvola non sono chiusi ermeticamente per formare interni perdita.

Il di seguito vengono presentate brevemente alcune valvole di uso comune

1. Cancello
valvola Valvola a saracinesca, chiamata anche valvola a saracinesca, è una valvola ampiamente utilizzata. Il suo principio di chiusura è che la superficie di tenuta della saracinesca e della sede della valvola siano molto lisce, piatte e coerenti, e sono strettamente legati l'uno all'altro per prevenire il mezzo dal fluire attraverso e fare affidamento sullo stampo superiore, sulla molla o sulla forma dello stampo del cancello per migliorare l'effetto di tenuta. Si interrompe principalmente in tubatura.
Suo i vantaggi sono: bassa resistenza ai fluidi, facile apertura e chiusura, può essere utilizzato in il caso di flusso a due vie del mezzo, nessuna direzionalità, la superficie di tenuta non è facile da erodere quando è completamente aperto, la lunghezza della struttura è corta, no adatto solo per valvole piccole, ma adatto anche per realizzare valvole grandi.
cancello le valvole si dividono in due tipologie in base alla filettatura dello stelo valvola, uno è il tipo a gambo esposto e l'altro è il gambo nascosto genere. Secondo la struttura del cancello, ci sono due tipi, uno è parallela, e l'altra è la modalità.

2. Valvola a globo

La valvola a globo, chiamata anche cut-off valvola, è la valvola più utilizzata. Il motivo per cui è così popolare è quello l'attrito tra le superfici di tenuta durante l'apertura e la chiusura il processo è piccolo, è più resistente e l'altezza di apertura non è grande. It è facile da produrre e conveniente da mantenere. Non è adatto solo per media e bassa pressione, ma anche per alta pressione.
Suo Il principio di chiusura è quello di fare affidamento sulla pressione dello stelo della valvola per realizzare il disco superficie di tenuta e la superficie di tenuta della sede della valvola si adattano perfettamente per evitare che il mezzo dallo scorrere.
Il la valvola di intercettazione consente al fluido di fluire solo in una direzione e lo è direzionale quando installato. La sua lunghezza strutturale è maggiore di quella di la valvola a saracinesca e la resistenza del fluido è grande e l'affidabilità di tenuta non è forte durante il funzionamento a lungo termine.
Là ci sono tre tipi di valvole a globo: diritta, ad angolo retto e flusso diretto valvole a globo oblique.

3. La farfalla
valvola La valvola a farfalla è anche chiamata valvola a farfalla, come il nome implica, i suoi componenti chiave sono come una farfalla rivolta verso il vento, che può oscillare liberamente.
Il il disco di una valvola a farfalla è un disco, che ruota attorno a un asse nella valvola posto a sedere. La dimensione dell'angolo di rotazione è il grado di apertura e chiusura del valvola.
La farfalla la valvola ha le caratteristiche di leggerezza, consente di risparmiare materiale rispetto ad altri valvole, struttura semplice, apertura e chiusura rapida, sia cut-off che È possibile utilizzare la limitazione, la resistenza del fluido è ridotta e il funzionamento lo è risparmiare fatica. Le valvole a farfalla possono essere trasformate in grandi diametri. Dove è possibile utilizzare una valvola a farfalla, è meglio non utilizzare un cancello valvola, perché una valvola a farfalla è più economica di una valvola a saracinesca e ha migliore regolazione. Attualmente, le valvole a farfalla sono ampiamente utilizzate a caldo condutture dell'acqua.


4. Palla
valvola Il principio di funzionamento della valvola a sfera è di rendere la valvola sbloccata o bloccato ruotando la valvola. La luce dell'interruttore della valvola, di piccole dimensioni, può essere ingrandita calibro, tenuta affidabile, struttura semplice, facile manutenzione, superficie sferica e sigilli spesso nello stato chiuso, non può facilmente essere media erosione, lo è stata ampiamente utilizzato in vari settori. Esistono due tipi di palla valvole, una è a sfera galleggiante tipo, e l'altro è palla fissa genere.

Oltre a quanto sopra valvole, valvola di controllo alta pressione trovano applicazione anche nel settore petrolchimico. Il design e la produzione di valvole di controllo ha requisiti rigorosi.
