Características e precauções de válvulas comuns na indústria petroquímica
O papel da petroquímica válvulas
1 Função de abertura e fechamento - corte ou comunique o fluxo de fluido no tubo;
2 Função de regulação - ajusta o fluxo e a velocidade do tubo;
3 - Efeito do acelerador - faça com que o fluido produza uma grande queda de pressão após passar através da válvula;
4 - Outras funções-a. Abertura e fechamento automáticos b. Manter um certo pressão c. Bloqueio e drenagem de vapor.
Classificação de válvula petroquímica
1. De acordo para o propósito: válvula de corte, controle de alta pressão válvula , válvula desviadora, válvula de retenção, válvula de segurança;
2. De acordo à força: outra ação usa válvula, válvula de ação automática.
Principais parâmetros de válvulas petroquímicas
PN ➨ Pressão nominal (a pressão máxima que permite fluido para passar)
DN ➨ Diâmetro nominal
TN ➨ faixa de temperatura (faixa de temperatura de fluido permitida)

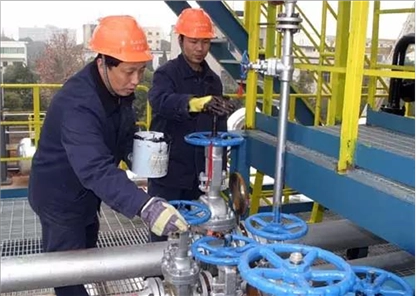

Verifique antes de usar válvulas petroquímicas
Os itens de inspeção incluem:
1 Se há defeitos, como bolhas e rachaduras na parte interna e externa superfícies da válvula;
2 Se a sede da válvula e o corpo da válvula estão firmemente unidos, se a válvula núcleo e a sede da válvula são consistentes, e se a superfície de vedação é defeituoso;
3 - Se a conexão entre a haste da válvula e o núcleo da válvula é flexível e confiável, se a haste da válvula está dobrada, se a rosca está danificada ou corroído;
4 - Se a gaxeta e a gaxeta estão envelhecidas e danificadas;
5 Se a abertura da válvula é flexível, etc.
Problemas de uso de válvula petroquímica
1 Vazamento de flanges e roscas na conexão com a tubulação;
2 Vazamento de bueiro de embalagem, vazamento de almofada de cintura e haste da válvula não podem ser abertos;
3 - O núcleo da válvula e a sede da válvula não estão bem fechados para formar vazamento.
o a seguir apresenta brevemente várias válvulas comumente usadas
1. Portão
válvula válvula gaveta,
também chamada de válvula de gaveta, é uma válvula amplamente utilizada. Seu princípio de fechamento é
que a superfície de vedação da comporta e a sede da válvula são altamente lisas e planas
e consistentes, e eles estão intimamente ligados um ao outro para evitar o
meio de fluir, e contam com o molde superior, mola ou a forma do molde
do portão para aumentar o efeito de vedação. Ele principalmente corta no
pipeline.
Está
as vantagens são: baixa resistência a fluidos, fácil abertura e fechamento, podem ser usados em
no caso de fluxo bidirecional do meio, sem direcionalidade, a superfície de vedação
não é fácil de ser erodido quando totalmente aberto, o comprimento da estrutura é curto, não
adequado apenas para válvulas pequenas, mas também adequado para fazer válvulas grandes.
Portão
as válvulas são divididas em dois tipos de acordo com a rosca da haste da válvula,
um é o tipo de haste exposta e a outra é a haste oculta
tipo. De acordo com a estrutura do portão, existem dois tipos, um é
paralelo, e o outro é o modo.
2
Válvula global
A válvula globo, também chamada de corte
válvula, é a válvula mais utilizada. A razão pela qual é tão popular é que
o atrito entre as superfícies de vedação durante a abertura e fechamento
o processo é pequeno, é mais durável e a altura de abertura não é grande. isto
é fácil de fabricar e de manutenção conveniente. Não é apenas adequado para
média e baixa pressão, mas também para alta pressão.
Está
o princípio de fechamento é contar com a pressão da haste da válvula para fazer o disco
superfície de vedação e a superfície de vedação da sede da válvula bem ajustadas para evitar o
médio de fluir.
o
válvula de corte permite apenas que o meio flua em uma direção e é
direcional quando instalado. Seu comprimento estrutural é maior que o de
a válvula de gaveta e a resistência ao fluido são grandes e a confiabilidade da vedação
não é forte durante a operação de longo prazo.
Lá
são três tipos de válvulas globo: direto, ângulo reto e fluxo direto
válvulas globo oblíquas.
3 -
Borboleta
válvula
A válvula borboleta também é chamada de válvula borboleta, como o nome
implica, seus componentes principais são como uma borboleta enfrentando o vento, que pode
balançar livremente.
o
disco de uma válvula borboleta é um disco, que gira em torno de um eixo na válvula
assento. O tamanho do ângulo de rotação é o grau de abertura e fechamento do
válvula.
Borboleta
válvula tem as características de peso leve, economiza material do que outro
válvulas, estrutura simples, abertura e fechamento rápidos, tanto de corte quanto
o estrangulamento pode ser usado, a resistência ao fluido é pequena e a operação é
economia de trabalho. As válvulas borboleta podem ser feitas em grandes
diâmetros. Onde uma válvula borboleta pode ser usada, é melhor não usar uma comporta
válvula, porque uma válvula borboleta é mais econômica do que uma válvula de gaveta e tem
melhor ajustabilidade. Atualmente, as válvulas borboleta são amplamente utilizadas em
encanamentos de água.
4. Bola
válvula
O princípio de funcionamento da válvula de esfera é desbloquear a válvula ou
bloqueado girando a válvula. Luz do interruptor da válvula, tamanho pequeno, pode ser grande
calibre, vedação confiável, estrutura simples, fácil manutenção, superfície esférica e
vedar frequentemente no estado fechado, não pode ser facilmente
ser erosão média, tem sido
amplamente utilizado em várias indústrias. Existem dois tipos de bola
válvulas, uma é bola flutuante
tipo, e o outro é bola fixa
tipo.
Além do acima válvulas, válvula de controle de alta pressão também são usados na área petroquímica. O design e fabricação de válvulas de controle têm requisitos rigorosos.
