Struttura

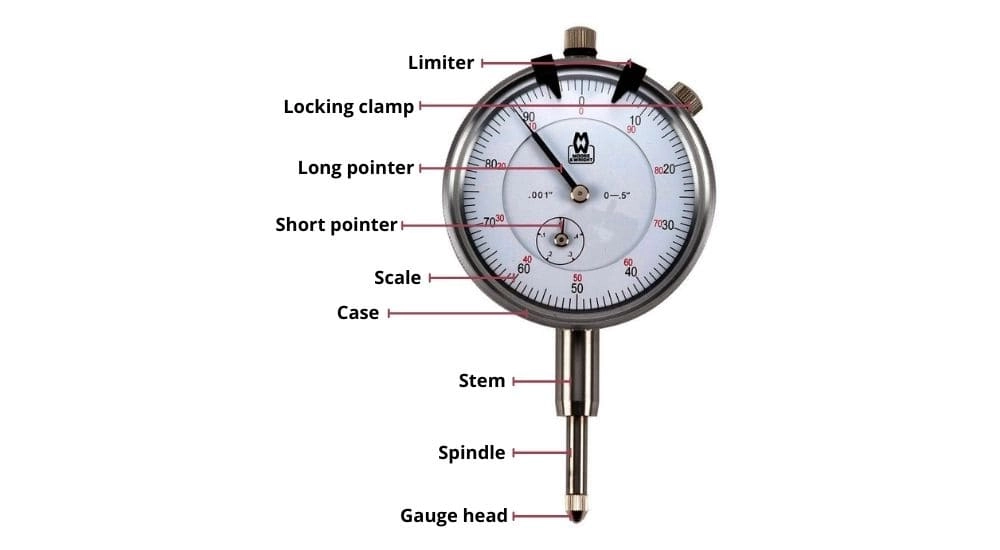

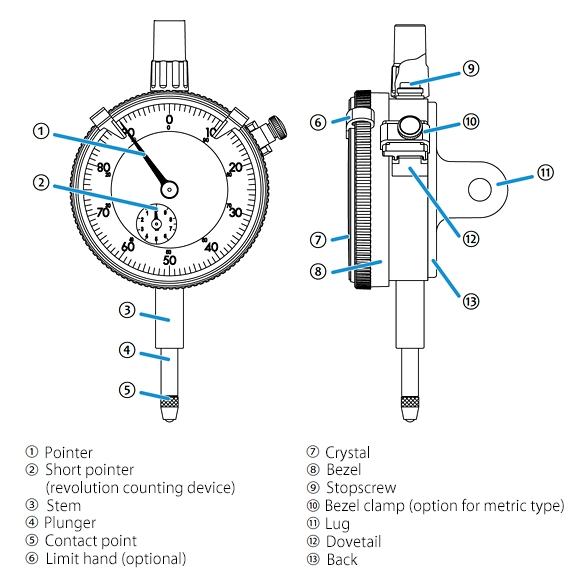

Struttura dell'indicatore del quadrante

Struttura dell'indicatore del quadrante a leva

1.Usage and Reading

Lettura dell'indicatore del quadrante
L'asta di misurazione con una sonda si muove linearmente contro il quadrante della scala, convertendo il movimento lineare in movimento rotante trasmesso al puntatore lungo. Il puntatore lungo mostra quindi lo spostamento dell'asta di misurazione sul quadrante circolare. Una rivoluzione completa del puntatore lungo equivale a 1 mm di movimento dell'asta, con una lettura minima di 0,01 mm. Il contatore della rivoluzione sul quadrante indica il numero di millimetri, con ogni rivoluzione del puntatore lungo che rappresenta 1 mm.

Indicatore di tipo disco: il puntatore cambia con il movimento dell'albero di misurazione, quindi la lettura richiede solo osservare la posizione del puntatore. Ad esempio, quando si misura l'altezza del passo, inserire prima la sonda sul gradino inferiore e impostare il puntatore su zero. Quindi spostare la sonda nel passaggio superiore e la posizione del puntatore mostra la differenza di altezza.

Ogni laurea equivale a 0,01 mm. Se il puntatore lungo indica 10, la differenza del passo è 0,1 mm.

Per misurazioni più grandi come 4 mm o 5 mm, il puntatore lungo ruota più volte. In questo caso, leggi prima il contatore della rivoluzione, quindi aggiungi la lettura del puntatore lungo.

Questo tipo di metodo di misurazione di precisione è ampiamente applicato nei processi di lavorazione e produzione delle valvole. Come a Produttore di valvole a doppia piastra in cinese, Utilizziamo strumenti di misurazione così accurati per garantire che ogni componente della valvola soddisfi le rigide tolleranze dimensionali e gli standard internazionali.

2. Linee guida per la durata per l'indicatore del quadrante
A. La superficie di misurazione e l'asta di misurazione devono essere mantenute verticali.
B. Utilizzare sempre il supporto di supporto specificato.
C. La sonda dovrebbe stabilire un contatto leggero con il pezzo o il blocco di calibro.
D. Quando si misurano i prodotti cilindrici, assicurarsi che l'asse dell'asta di misurazione si allinei con la direzione del diametro S del prodotto.

3. Lettura e utilizzo dell'indicatore di quadrante a leva
A. Il valore di laurea è 0,01 mm, con un intervallo di misurazione non superiore a 1 mm. Il suo quadrante utilizza scale simmetriche.
B. Durante l'uso, la superficie di misurazione e la sonda devono essere mantenute orizzontali. In casi speciali, l'angolo non deve superare i 25 °.
C. Prima dell'uso, controllare la sonda sferica. Se ha indossato piatto, non dovrebbe essere utilizzato ulteriormente.
D. L'asta dell'indicatore di tipo a leva può funzionare in entrambe le direzioni. A seconda della direzione di misurazione, regolare la leva di inversione nella posizione corretta.
E. L'asta di misurazione può essere ruotata rispetto all'alloggiamento dell'indicatore di un determinato angolo. Regola se necessario in modo che l'asse dell'asta di misurazione sia perpendicolare alla direzione di variazione dimensionale della parte misurata.
