Conoscenza delle valvole a sfera

Cowinns Cowinns 2020-08-10 10:46:41

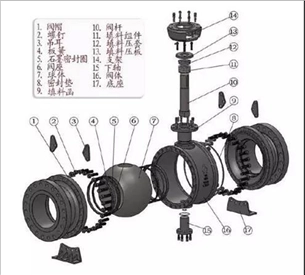

Conoscenza delle valvole a sfera

La valvola a sfera è uscita negli anni '50. Con il rapido sviluppo della scienza e della tecnologia, il miglioramento continuo di tecnologia di produzione e struttura del prodotto, in soli 50 anni, ha rapidamente sviluppato in una delle principali categorie di valvole. Nei paesi occidentali sviluppati, il l'uso delle valvole a sfera aumenta di anno in anno.

La valvola a sfera viene utilizzata principalmente per tagliare, distribuire e modificare la direzione del flusso del fluido nella tubazione. Solo deve ruotare di 90 gradi e una piccola coppia può essere chiusa saldamente. Palla le valvole sono più adatte per essere utilizzate come valvole di intercettazione e di intercettazione.

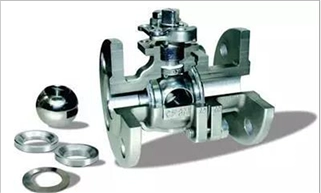

Poiché la valvola a sfera di solito utilizza la gomma, nylon e politetrafluoroetilene come materiale dell'anello di tenuta della sede, il suo utilizzo la temperatura è limitata dal materiale dell'anello di tenuta della sede. La funzione di interruzione della valvola a sfera si ottiene premendo l'una contro l'altra la sfera metallica tra le sedi valvola in plastica sotto l'azione del fluido (sfera flottante valvola). Sotto una certa pressione di contatto, l'anello di tenuta della sede della valvola si deforma elasticamente e plasticamente in alcune zone. Questa deformazione può compensare il precisione di fabbricazione e rugosità superficiale della palla e garantire il prestazioni di tenuta della valvola a sfera.

Inoltre, poiché l'anello di tenuta della sede di la valvola a sfera è solitamente in plastica, quando si seleziona la struttura e prestazioni della valvola a sfera, la resistenza al fuoco e la resistenza al fuoco del la valvola a sfera deve essere considerata, specialmente nel petrolio, chimico, metallurgico e altri settori, nei media infiammabili ed esplosivi Ball le valvole sono utilizzate nell'attrezzatura e nel sistema di tubazioni e dovrebbe essere prestata maggiore attenzione essere pagato alla resistenza al fuoco e alla prevenzione degli incendi.

Classificazione delle valvole a sfera

Le valvole a sfera si dividono in: valvola a sfera galleggiante, valvola a sfera fissa, sfera orbitale valvola, valvola a sfera a forma di V, valvola a sfera a tre vie, valvola a sfera in acciaio inossidabile, valvola a sfera flottante, valvola a sfera in acciaio fuso, valvola a sfera in acciaio forgiato, polvere valvola a sfera di scarico, valvola a sfera anti-zolfo, valvola a sfera del manicotto della carta, saldata valvola a sfera.

Caratteristiche della valvola a sfera

1. Ha la più bassa resistenza al flusso (in realtà zero).

2. Non sarà bloccato quando non c'è lubrificante, in modo che possa essere applicato in modo affidabile a mezzi corrosivi e basso punto di ebollizione liquidi puntuali.

3. Il 100% di tenuta può essere ottenuto in un più grande campo di pressione e temperatura.

4. Può realizzare un'apertura ultraveloce e chiusura e il tempo di apertura e chiusura di alcune strutture è di soli 0,05 ~ 0,1 secondi per garantire che possa essere utilizzato nel sistema di automazione del banco prova. quando aprendo e chiudendo rapidamente la valvola, non c'è shock durante il funzionamento.

5. La chiusura della sfera può essere automatica posizionato in posizione.

6. Il mezzo di lavoro è sigillato in modo affidabile entrambe le parti.

7. Quando è completamente aperto e completamente chiuso, il superficie di tenuta della sfera e la sede della valvola è isolata dal mezzo, quindi il fluido che passa attraverso la valvola ad alta velocità non provocherà l'erosione di la superficie di tenuta.

8. Con struttura compatta e peso leggero, può essere considerata come la struttura della valvola più ragionevole adatta per sistemi di mezzi criogenici.

9. Il corpo valvola è simmetrico, soprattutto quando la struttura del corpo valvola è saldata, che può ben resistere lo stress dalla pipeline.

10. Il pezzo di chiusura può resistere a alta differenza di pressione in chiusura.

11. La valvola a sfera con corpo completamente saldato può essere interrato direttamente nel terreno, in modo che le parti interne della valvola non sono corrosi e la durata massima può raggiungere i 30 anni. È il valvola più ideale per oleodotti e gasdotti naturali.

Occasioni applicabili della valvola a sfera

Le tante caratteristiche uniche della palla la valvola determina la gamma relativamente ampia di applicazioni della valvola a sfera. Generalmente, è in regolazione a due posizioni, prestazioni di tenuta rigorose, fango, usura, restringimento del passaggio, azione di apertura e chiusura rapida (apertura 1/4 di giro e chiusura), interruzione dell'alta pressione (grande differenza di pressione), bassa rumorosità, cavitazione e vaporizzazione, una piccola quantità di perdita nell'atmosfera, piccola coppia di esercizio, piccola resistenza al fluido, si consiglia una valvola a sfera.

Le valvole a sfera sono adatte anche per tubazioni sistemi con struttura leggera, taglio di bassa pressione (piccola differenza di pressione), e mezzi corrosivi. Le valvole a sfera possono essere utilizzate anche a bassa temperatura dispositivi (criogenici) e sistemi di condutture. Nel sistema di tubazioni dell'ossigeno del industria metallurgica, valvole a sfera che hanno subito un rigoroso sgrassaggio sono necessari trattamenti. Quando le linee principali negli oleodotti e nei gasdotti hanno bisogno per essere interrato, sono necessarie valvole a sfera saldate a tutto diametro. quando è richiesta la prestazione di regolazione, una valvola a sfera con una struttura speciale con un'apertura a forma di V. dovrebbe essere selezionato. Nel petrolio, petrolchimico, chimica, energia elettrica e edilizia urbana, sfera sigillata metallo su metallo le valvole possono essere utilizzate per sistemi di tubazioni con temperature di esercizio superiori a 200 gradi.

Principi di applicazione della valvola a sfera

Per condutture di trasmissione di petrolio e gas naturale linee, condutture che devono essere pulite e quelle che devono essere interrate sotterraneo, utilizzare valvole a sfera a tutto diametro e completamente saldate;

Sepolto nel terreno, scegli il diametro pieno attacco saldato o valvola a sfera flangiata; tubo di derivazione, scegliere flangiato, saldato raccordo, valvola a sfera a diametro pieno o ridotto.

Per la condotta di trasporto e lo stoccaggio apparecchiature di olio raffinato, utilizzare valvole a sfera flangiate.

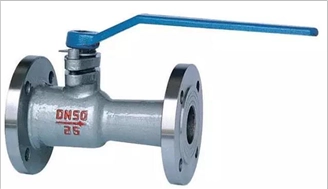

Per gasdotti di città e gas naturali, utilizzare valvole a sfera flottante con attacco a flangia e attacco filettato interno.

Nel sistema di tubazioni dell'ossigeno in sistema metallurgico, una valvola a sfera fissa che ha subito un rigoroso sgrassaggio devono essere utilizzati il ​​trattamento e la connessione flangiata.

Per il sistema di tubazioni e il dispositivo di media a bassa temperatura, una valvola a sfera a bassa temperatura con un coperchio della valvola dovrebbe essere selezionato.

Sul sistema di tubazioni del catalizzatore unità di cracking dell'unità di raffinazione del petrolio, è possibile utilizzare una valvola a sfera del tipo a sollevatore.

Nell'attrezzatura e nel sistema di tubazioni di mezzi corrosivi come acidi e alcali nel sistema chimico, si consiglia di utilizzare tutte le valvole a sfera in acciaio inossidabile realizzate in acciaio inossidabile austenitico e PTFE come sede e anello di tenuta.

Le valvole a sfera di tenuta metallo su metallo possono essere utilizzato su sistemi di tubazioni o dispositivi per mezzi ad alta temperatura nel settore metallurgico sistemi, sistemi di alimentazione, impianti petrolchimici e sistemi di riscaldamento urbano.

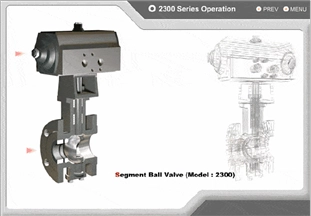

Quando è richiesta la regolazione del flusso, un verme La valvola a sfera ad ingranaggi, pneumatica o elettrica con apertura a V. può essere Usato.

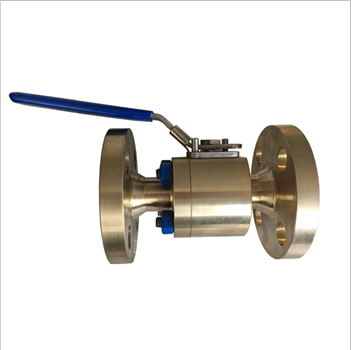

La valvola dell'acqua di mare verrà selezionata con Valvola a sfera C95800

Valvola a sfera forgiata C95800

Sommario

L'uso delle valvole a sfera è molto ampio e la varietà e la quantità di utilizzo continuano ad espandersi e si sta sviluppando verso alta pressione, alta temperatura, grande diametro, alta tenuta prestazioni, lunga durata, eccellenti prestazioni di regolazione e multifunzione una valvola. La sua affidabilità e altri indicatori di prestazione Tutti hanno raggiunto un alto livello e può sostituire parzialmente le valvole a saracinesca, le valvole a globo e la regolazione valvole.

Con il progresso tecnologico della palla valvole, in un prevedibile breve periodo di tempo, saranno più estese applicazioni in oleodotti e gasdotti, cracker nella raffinazione del petrolio e industria nucleare. Inoltre, anche le valvole a sfera diventeranno una delle principali tipi di valvole in calibri grandi e medi e campi di media e bassa pressione in altri settori.
