Kenntnisse über Kugelhähne

Cowinns Cowinns 2020-08-10 10:46:41
Kenntnisse über Kugelhähne

Der Kugelhahn kam in den 1950er Jahren heraus. Mit die rasante Entwicklung von Wissenschaft und Technologie, die kontinuierliche Verbesserung von Produktionstechnologie und Produktstruktur, in nur 50 Jahren hat es schnell entwickelte sich zu einer wichtigen Ventilkategorie. In den entwickelten westlichen Ländern ist die Der Einsatz von Kugelhähnen nimmt von Jahr zu Jahr zu.

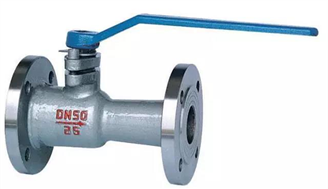

Der Kugelhahn wird hauptsächlich zum Abschalten verwendet, Verteilen und ändern Sie die Durchflussrichtung des Mediums in der Rohrleitung. Es nur muss um 90 Grad gedreht werden und ein kleines Drehmoment kann fest geschlossen werden. Ball Ventile eignen sich am besten als Ein- und Ausschaltventile.

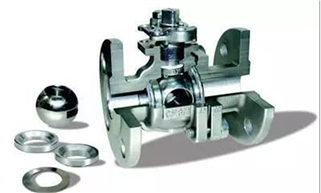

Da der Kugelhahn normalerweise Gummi verwendet, Nylon und Polytetrafluorethylen als Sitzdichtungsringmaterial, dessen Verwendung Die Temperatur wird durch das Material des Sitzdichtrings begrenzt. Die Abschaltfunktion des Kugelhahns wird erreicht, indem die Metallkugel gegeneinander gedrückt wird zwischen den Kunststoffventilsitzen unter der Wirkung des Mediums (schwimmende Kugel Ventil). Unter bestimmten Anpressdrücken verformt sich der Dichtring des Ventilsitzes in einigen Bereichen elastisch und plastisch. Diese Verformung kann das ausgleichen Herstellungsgenauigkeit und Oberflächenrauheit der Kugel, und stellen Sie die Dichtleistung des Kugelhahns.

Darüber hinaus ist da der Sitzdichtring von Der Kugelhahn besteht bei der Auswahl der Struktur und normalerweise aus Kunststoff Leistung des Kugelhahns, Feuerwiderstand und Feuerwiderstand des Kugelhahn muss berücksichtigt werden, insbesondere in der Erdöl-, chemischen, metallurgische und andere Bereiche, in den brennbaren und explosiven Medien Ball Ventile werden in der Ausrüstung und im Rohrleitungssystem verwendet, und es sollte mehr Aufmerksamkeit geschenkt werden für Feuerbeständigkeit und Brandschutz bezahlt werden.

Klassifizierung von Kugelhähnen

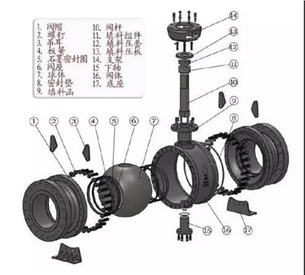

Kugelhähne sind unterteilt in: schwimmender Kugelhahn, fester Kugelhahn, Kugel Ventil, V-förmiger Kugelhahn, Dreiwegekugelhahn, Edelstahlkugelhahn, schwimmender Kugelhahn, Kugelguss aus Stahlguss, Kugelhahn aus geschmiedetem Stahl, Staub Kugelhahn entladen, schwefelhemmender Kugelhahn, Kugelhahn mit Kartenhülse, geschweißt Kugelhahn.

Eigenschaften des Kugelhahns

1. Hat den niedrigsten Strömungswiderstand (tatsächlich Null).

2. Es wird nicht stecken bleiben, wenn es keine gibt Schmiermittel, so dass es zuverlässig auf korrosive Medien und niedrig siedend angewendet werden kann Punktflüssigkeiten.

3. Eine 100% ige Abdichtung kann in einem größeren Bereich erreicht werden Druck- und Temperaturbereich.

4. Es kann ultraschnelles Öffnen realisieren und Schließen und die Öffnungs- und Schließzeit einiger Strukturen beträgt nur 0,05 ~ 0,1 s um sicherzustellen, dass es im Automatisierungssystem des Prüfstands verwendet werden kann. Wann Durch schnelles Öffnen und Schließen des Ventils tritt kein Betrieb auf.

5. Der Kugelverschluss kann automatisch erfolgen in Position positioniert.

6. Das Arbeitsmedium ist zuverlässig versiegelt beide Seiten.

7. Wenn vollständig geöffnet und vollständig geschlossen, wird die Die Dichtfläche der Kugel und des Ventilsitzes ist also vom Medium isoliert Das Medium, das mit hoher Geschwindigkeit durch das Ventil läuft, verursacht keine Erosion von die Dichtfläche.

8. Mit kompakter Struktur und geringem Gewicht, es kann als die vernünftigste Ventilstruktur angesehen werden, die für geeignet ist kryogene Mediensysteme.

9. Der Ventilkörper ist symmetrisch, insbesondere wenn die Ventilkörperstruktur geschweißt ist, was gut standhalten kann die Belastung durch die Pipeline.

10. Das Verschlussstück kann dem standhalten hoher Druckunterschied beim Schließen.

11. Der Kugelhahn mit vollständig geschweißtem Körper kann direkt in den Boden eingegraben werden, so dass die inneren Teile des Ventils sind nicht korrodiert und die maximale Lebensdauer kann 30 Jahre erreichen. Es ist der Idealstes Ventil für Öl- und Erdgasleitungen.

Anwendbare Anlässe des Kugelhahns

Die vielen einzigartigen Eigenschaften des Balls Ventil bestimmen den relativ breiten Anwendungsbereich des Kugelhahns. Im Allgemeinen ist es in Zwei-Positionen-Einstellung, strenge Dichtleistung, Schlamm, Verschleiß, Einschnürung, schnelles Öffnen und Schließen (1/4 Umdrehung Öffnen und Schließen), Hochdruckabschaltung (große Druckdifferenz), Geräuscharmut, Kavitation und Verdampfung, geringe Leckage in die Atmosphäre, gering Betriebsdrehmoment, kleiner Flüssigkeitswiderstand, ein Kugelhahn wird empfohlen.

Kugelhähne eignen sich auch für Rohrleitungen Systeme mit leichter Struktur, Niederdruckabschaltung (kleine Druckdifferenz), und ätzende Medien. Kugelhähne können auch bei niedrigen Temperaturen eingesetzt werden (kryogene) Geräte und Rohrleitungssysteme. Im Sauerstoffleitungssystem der metallurgische Industrie, Kugelhähne, die einer strengen Entfettung unterzogen wurden Behandlung sind erforderlich. Wenn die Hauptleitungen in den Öl- und Gasleitungen benötigt werden Um unter der Erde vergraben zu werden, sind geschweißte Kugelhähne mit vollem Durchmesser erforderlich. Wann Die Einstellleistung ist erforderlich, ein Kugelhahn mit einer speziellen Struktur mit einer V-förmigen Öffnung sollte ausgewählt werden. In Erdöl, Petrochemie, Chemie, Elektrizität und Städtebau, Metall-Metall-versiegelte Kugel Ventile können für Rohrleitungssysteme mit Betriebstemperaturen über 200 verwendet werden Grad.

Prinzipien der Kugelhahnanwendung

Für Öl- und Erdgasfernleitung Leitungen, Rohrleitungen, die gereinigt werden müssen, und solche, die vergraben werden müssen Verwenden Sie im Untergrund vollgeschweißte Kugelhähne mit vollem Durchmesser.

Im Boden vergraben, wählen Sie den vollen Durchmesser Schweißverbindung oder Flanschkugelhahn; Abzweigrohr, wählen Sie Flansch, geschweißt Anschluss, Kugelhahn mit vollem oder reduziertem Durchmesser.

Für die Transportleitung und Lagerung Ausrüstung von raffiniertem Öl, verwenden Sie angeflanschte Kugelhähne.

Verwenden Sie für Stadtgas- und Erdgaspipelines schwimmende Kugelhähne mit Flanschanschluss und Innengewindeanschluss.

Im Sauerstoffleitungssystem in der metallurgisches System, ein fester Kugelhahn, der einer strengen Entfettung unterzogen wurde Behandlung und Flanschverbindung sollten verwendet werden.

Für das Rohrleitungssystem und die Vorrichtung von Niedertemperaturmedium sollte ein Niedertemperaturkugelhahn mit Ventildeckel sein ausgewählt werden.

Auf dem Rohrleitungssystem des Katalysators In der Crackeinheit der Ölraffinierungseinheit kann ein Kugelhahn vom Typ Lifter verwendet werden.

In der Ausrüstung und im Rohrleitungssystem von ätzende Medien wie Säure und Alkali im chemischen System ist zu empfehlen Verwenden Sie alle Edelstahlkugelhähne aus austenitischem Edelstahl und PTFE als Sitz und Dichtring.

Metall-Metall-Dichtungskugelhähne können sein Verwendung in Rohrleitungssystemen oder Geräten für Hochtemperaturmedien in der Metallurgie Systeme, Stromversorgungssysteme, petrochemische Anlagen und städtische Heizsysteme.

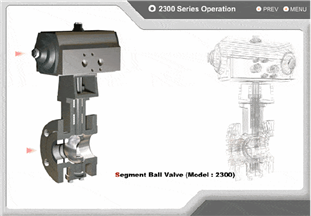

Wenn eine Durchflussanpassung erforderlich ist, eine Schnecke Zahnradgetriebener, pneumatischer oder elektrischer Kugelhahn mit V-förmiger Öffnung kann sein gebraucht.

Meerwasserventil wird mit ausgewählt Kugelhahn C95800

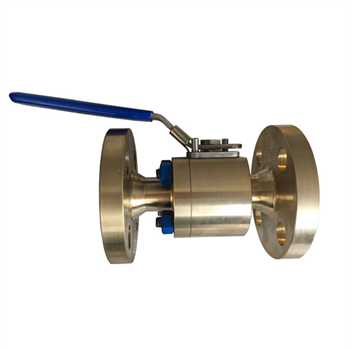

Geschmiedeter Kugelhahn C95800

Zusammenfassung

Die Verwendung von Kugelhähnen ist sehr breit und Die Vielfalt und Menge der Nutzung nimmt weiter zu und entwickelt sich weiter in Richtung Hochdruck, hohe Temperatur, großer Durchmesser, hohe Abdichtung Leistung, lange Lebensdauer, hervorragende Einstellleistung und Multifunktion von ein Ventil. Seine Zuverlässigkeit und andere Leistungsindikatoren Alle haben a erreicht hoher Füllstand und kann teilweise Absperrschieber, Absperrventile und Regelventile ersetzen Ventile.

Mit dem technologischen Fortschritt des Balls Ventile werden in absehbarer kurzer Zeit umfangreicher sein Anwendungen in Öl- und Gaspipelines, Crackern in der Ölraffinierung und der Atomindustrie. Darüber hinaus werden Kugelhähne zu einem der führenden Ventiltypen in großen und mittleren Kalibern sowie mittleren und niedrigen Druckfeldern in anderen Branchen.
