Métodos de teste de pressão de válvula de tipo diferente

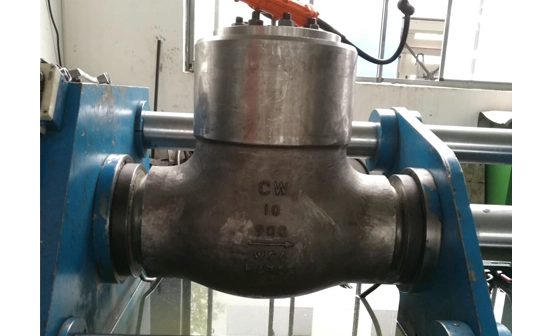

10 '' Válvula de retenção BW 900LB

Em circunstâncias normais, industrial as válvulas não são submetidas a testes de resistência quando em uso, mas o corpo e o castelo ou o corpo da válvula e o castelo danificados pela corrosão devem ser testados quanto à resistência após o reparo. Para válvulas de segurança, a pressão definida e a pressão de retorno e outros testes devem estar em conformidade com as especificações e relevantes regulamentos. O teste de resistência e estanqueidade da instalação da válvula Deve ser feito. 20% das válvulas de baixa pressão devem ser verificadas aleatoriamente. Se eles não são qualificados, 100% devem ser verificados; válvulas de média e alta pressão deve ser 100% verificado. Meio comumente usado para teste de pressão da válvula incluem água, óleo, ar, vapor, nitrogênio, etc. Os métodos de teste de pressão para várias válvulas industriais, incluindo válvulas pneumáticas, são as seguintes:

1. O teste de pressão método da bola válvula

O teste de força do a válvula de esfera pneumática deve ser realizada com a esfera semi-aberta.
① Teste de estanqueidade da válvula de esfera flutuante: coloque a válvula um estado semi-aberto, introduza o meio de teste em uma extremidade e feche a outra fim; gire a esfera várias vezes, abra a extremidade fechada quando a válvula estiver em o estado fechado, e verificar o desempenho de vedação na embalagem e junta ao mesmo tempo. Não deve haver vazamento. Em seguida, introduza o meio de teste da outra extremidade e repita o teste acima.
② Teste de estanqueidade da válvula de esfera fixa: antes do teste, gire a esfera sem carga várias vezes, a válvula de esfera fixa está no estado fechado, e o meio de teste é introduzido de uma extremidade ao especificado valor; o manômetro é usado para verificar o desempenho de vedação da entrada final, e a precisão do medidor de pressão é 0． Nível 5 a 1, a faixa é 1,5 vezes a pressão de teste. Dentro do especificado tempo, não há fenômeno de descompressão como qualificado; em seguida, introduza o teste o meio da outra extremidade e repita o teste acima. Então, coloque o válvula em um estado semiaberto, com ambas as extremidades fechadas e a cavidade interna preenchida com o meio, verifique a gaxeta e a junta sob a pressão de teste, e lá não deve haver vazamento.
③ A válvula de esfera de três vias deve ser testada para aperto em várias posições.

2. Teste de pressão método de verificação válvula

Verifique o estado de teste da válvula: Elevação o eixo do disco da válvula de retenção está em uma posição perpendicular à horizontal; balanço o eixo do canal da válvula de retenção e o eixo do disco estão em uma posição aproximadamente paralela para a linha horizontal.
No teste de força, o meio de teste é introduzido da extremidade da entrada para o valor especificado e a outra extremidade é fechada. Isto é qualificado se não houver vazamento no corpo da válvula e no castelo.
No teste de vedação, o meio de teste é introduzido da extremidade de saída, e a superfície de vedação é verificada na extremidade de entrada. Não vazamentos na gaxeta e na gaxeta são qualificados.

3. Teste de pressão método de pressão válvula redutora

① o teste de força da válvula redutora de pressão é geralmente montado após um único teste de peças, podendo também ser testado após a montagem. A duração do teste de força: 1 min para DN<50mm; more than 2min for DN65～150mm; more than 3min for DN>150mm. Após o fole e os componentes são soldados, aplique 1,5 vezes a pressão mais alta após o válvula redutora de pressão e realizar um teste de resistência com ar.
② O teste de vedação deve ser realizado de acordo com o meio de trabalho real. Ao testar com ar ou água, execute o teste a 1,1 vez a pressão nominal; ao testar com vapor, execute o teste na pressão de trabalho mais alta permitida sob o temperatura. A diferença entre a pressão de entrada e a de saída a pressão não deve ser inferior a 0.2MPa. O método de teste é: após a entrada a pressão é ajustada, ajuste gradualmente o parafuso de ajuste da válvula para que a pressão de saída pode mudar sensivelmente e continuamente dentro da faixa de os valores máximo e mínimo, sem estagnação ou emperramento. Para o válvula redutora de pressão de vapor, quando a pressão de entrada é ajustada, a válvula é desligada depois que a válvula é fechada, e a pressão de saída é a mais alta e o valor mais baixo. Dentro de 2 minutos, o aumento na pressão de saída deve atender os requisitos na Tabela 4.176-22. Ao mesmo tempo, o pipeline por trás do válvula O volume atende aos requisitos da Tabela 4.18 conforme qualificado; Para água e válvulas redutoras de pressão de ar, quando a pressão de entrada é ajustada e o a pressão de saída é zero, a válvula redutora de pressão está fechada e o teste de estanqueidade é executado. Nenhum vazamento dentro de 2 minutos é qualificado.

4. O teste de pressão método de borboleta válvula

O teste de força de a válvula borboleta pneumática é igual à válvula de bloqueio. A selagem teste de desempenho da válvula borboleta deve apresentar o meio de teste de o final do fluxo médio, a placa borboleta deve ser aberta, a outra extremidade deve ser fechado, e a pressão de injeção deve atingir o valor especificado; depois de verificar a gaxeta e outras vedações sem vazamento, feche a borboleta placa, abra a outra extremidade e verifique a borboleta. Nenhum vazamento na vedação da placa está qualificado. A válvula borboleta usada para ajustar o fluxo não pode ser testado para desempenho de vedação.

5. Método de teste de pressão da válvula de encaixe

① Quando a válvula macho é submetida a um teste de resistência, o meio é introduzido a partir de um final, as passagens restantes são fechadas e o plugue é girado totalmente abrir posições de trabalho para o teste. O corpo da válvula é qualificado sem qualquer vazamento.
② Durante o teste de vedação, o plugue direto deve manter a pressão na cavidade igual à da passagem, gire o plugue para a posição fechada, verifique da outra extremidade e, em seguida, gire o plugue 180 ° para repetir o teste acima; tripla ou quádrupla válvula plug A pressão na cavidade e uma extremidade da passagem deve ser mantida igual, o batente deve ser girado para a posição fechada por sua vez, o a pressão deve ser introduzida a partir da extremidade do ângulo reto e a outra extremidade deve ser inspecionado simultaneamente.
Antes do teste da válvula plug, é permitido aplicar um camada de óleo lubrificante diluído não ácido na superfície de vedação, e não vazamento ou gotas de água aumentadas dentro do tempo especificado são qualificado. O tempo de teste da válvula de encaixe pode ser mais curto, geralmente 1 ~ 3min de acordo com o diâmetro nominal.
A válvula plug para gás deve ser testada para ar aperto a 1,25 vezes a pressão de trabalho.

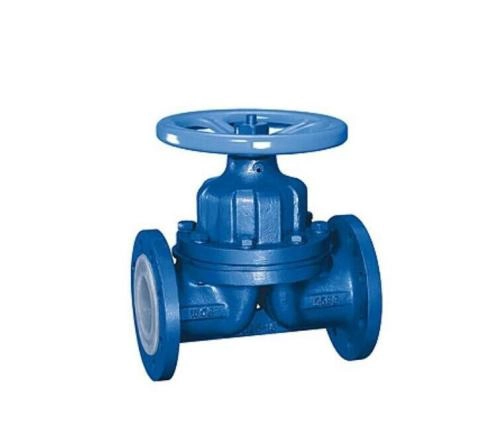

6. Teste de pressão método da válvula de diafragma

Na válvula de diafragma teste de força, o meio é introduzido a partir de qualquer extremidade, a aba da válvula é aberto, e a outra extremidade é fechada. Depois que a pressão de teste aumenta para o valor especificado, é qualificado para ver se o corpo da válvula e o castelo não têm vazamento. Em seguida, reduza a pressão para a pressão de teste de estanqueidade, feche a aba da válvula e abra a outra extremidade para inspeção. Nenhum vazamento é considerado qualificado.

7. O teste de pressão método da parada válvula e a válvula de aceleração

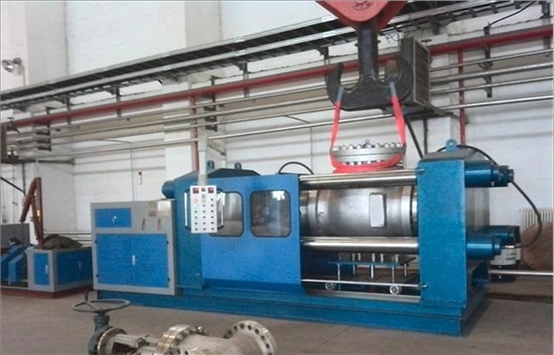

O teste de força do válvula de bloqueio e válvula de aceleração, geralmente coloque a válvula montada no rack de teste de pressão, abra o disco, injete o meio para o valor especificado, e verifique o corpo da válvula e a válvula se a tampa está suando e vazando. O teste de força também pode ser realizado em um único peça. Apenas válvulas de bloqueio são usadas para teste de vedação. Durante o teste, a haste da válvula de fechamento está em um estado vertical, a aba da válvula está aberto, e o meio é introduzido a partir da extremidade inferior da aba da válvula para o valor especificado. Verifique a embalagem e a junta; feche a aba da válvula após passar no teste e abra a outra extremidade para verificar se há vazamentos. Se ambos os testes de força e estanqueidade da válvula devem ser feitos, o teste de força pode ser feito primeiro, então a pressão é reduzida para o valor especificado do teste de estanqueidade e verificação das gaxetas e gaxetas; então a aba da válvula é fechada e a extremidade de saída é aberta para verificar se a superfície de vedação está vazando.

8. O teste de pressão método de portão válvula

O teste de força do portão válvula é a mesma que a válvula globo. Existem dois métodos para o teste de vedação da válvula gaveta.
① Abra a comporta para aumentar a pressão na válvula para o valor especificado; em seguida, feche o portão e imediatamente retire o portão válvula para verificar se há algum vazamento nas vedações em ambos os lados do porta ou injete diretamente o meio de teste no plugue na tampa da válvula para o valor especificado, verifique as vedações em ambos os lados da comporta. O método acima é chamado de teste de pressão intermediária. Este método não é adequado para teste de vedação em válvulas gaveta com diâmetro nominal inferior a DN32mm.
② Outro método é abrir o portão para aumentar o testar a pressão da válvula para o valor especificado; então feche o portão e abra a placa cega em uma extremidade para verificar se a superfície de vedação é vazando. Caiu ainda mais, para fazer o teste acima foi repetido engajamento até a grade.
Enchimento da válvula de gaveta pneumática e teste de vedação da gaxeta deve ser realizado antes do teste de vedação da comporta.

9. Teste de pressão método de segurança válvula

① O teste de força da válvula de segurança é o mesmo que o de outras válvulas. É testado com água. Ao testar a parte inferior da válvula corpo, a pressão é introduzida a partir da extremidade de entrada I = I e da superfície de vedação está fechado; ao testar a parte superior do corpo da válvula e do castelo, o a pressão é introduzida a partir da extremidade El de saída e as outras extremidades são fechado. Nenhum vazamento do corpo da válvula e castelo dentro do tempo especificado é qualificado.
② Para teste de vedação e teste de pressão constante, o O meio de uso geral é: a válvula de segurança de vapor usa vapor saturado como teste médio; Amônia ou outras válvulas de gás usam ar como meio de teste; água e outros válvulas de líquido não corrosivo usam água como meio de teste. Pra válvulas de segurança em algumas posições importantes, o nitrogênio é frequentemente usado como teste médio.
O teste de vedação deve ser realizado com o valor nominal valor de pressão como a pressão de teste, o número de vezes não deve ser inferior a duas vezes, e nenhum vazamento dentro do tempo especificado deve ser qualificado. Lá são dois métodos de detecção de vazamento: um é selar as juntas da válvula de segurança, e use manteiga para selar o papel fino na aba da saída. O plástico placa ou outro selo de placa é anexado à parte inferior do flange de saída, e o disco da válvula é selado com água. É qualificado se a água não bolha. A pressão constante da válvula de segurança e os tempos de teste de pressão de retorno não são menos do que 3 vezes, e é qualificado como estando em conformidade com o regulamentos. Os vários testes de desempenho de válvulas de segurança referem-se a GB / T 12242-1989 Métodos de teste de desempenho da válvula de segurança.

Regulamentos de teste de pressão da válvula
1, após desembalar todas as válvulas devem ser visualmente inspecionado, compreendendo uma placa no corpo da válvula está completo, o produto documentos de qualidade, a válvula está fechada, a outra não pode danificar o azul como superfície, não suja, ambas as extremidades da tampa anti-proteção etc.
2. O operador deve estar familiarizado com a operação da bancada de teste de pressão.
3. O teste de pressão da válvula JHA é perfeito, e o o operador deve estar familiarizado com os riscos de segurança do teste de pressão da válvula e transporte reverso e tomar as medidas preventivas correspondentes.
4. O processo de teste de pressão da válvula é: corpo da válvula teste de força, teste de vedação superior e teste de vedação.
(1) O meio de teste para a resistência do corpo da válvula é água, a pressão é 1,5 vezes a pressão nominal da válvula, o o tempo de retenção da pressão é de 5 minutos e nenhum gotejamento ou umidade é qualificado.
(2) O meio de teste de vedação na válvula adota água, a pressão é 1,5 vezes da pressão nominal, o tempo de espera é de 15s para DN≤50, 60s para 65≤DN≤300 e 120s para DN≥350. Nenhum vazamento é qualificado.
(3) Teste de vedação da válvula: O teste de vedação de baixa pressão é realizado. O meio de teste é o ar (válvula de gaveta), a pressão é de 0,6 MPa, o o tempo de retenção da pressão é 15s para DN≤50, 60s para 65≤DN≤150 e 120s para DN ≧ 200. O requisito é qualificado.
(4) Após o teste de pressão ser qualificado, a água em a cavidade da válvula deve ser seca com ar comprimido a tempo.
(5) As válvulas que passam no teste de pressão são marcadas com √ no corpo da válvula e as válvulas que não são qualificadas são marcadas com ×.
(6) Após o teste de pressão, as válvulas devem ser empilhados separadamente de acordo com o tipo e as especificações do dispositivo, e os produtos não qualificados devem ser empilhados separadamente; cada área de empilhamento deve ser erguido com um sinal claro. Após o teste de pressão, a válvula deve ser fechado e lacrado, e coberto e protegido com pano colorido em a área de empilhamento.
(7) Após o teste de pressão da válvula, o "Válvula / Tubo Registro de teste de adaptação "deve ser preenchido em tempo de acordo com o dispositivo, e a coluna do modelo deve ser preenchida com o número do contrato de compra no corpo da válvula.
(8) Para válvulas que passaram no teste, a válvula O "Registro de Emissão de Válvula" deve ser preenchido e assinado por ambos emissores e receptores.
(9) Válvulas não qualificadas precisam estabelecer um separado "Razão de informações de válvula não qualificada"
