Verschiedene Arten von Ventildruckprüfverfahren

Cowinns Cowinns 2021-02-24 18:35:22
Verschiedene Arten von Ventildruckprüfverfahren

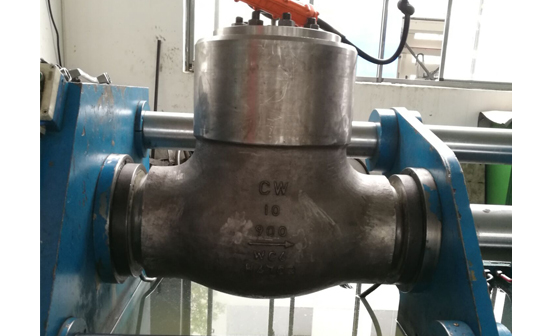

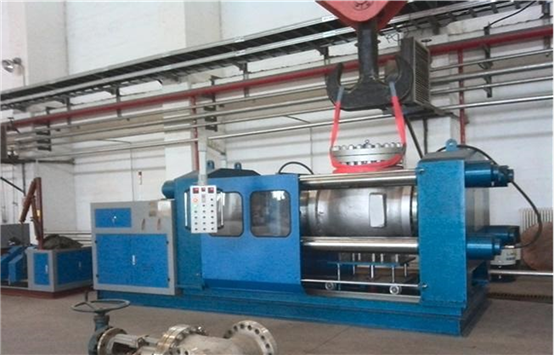

high pressure testing for check valve.jpg

10 '' BW 900LB Rückschlagventil

Unter normalen Umständen industriell Ventile werden im Gebrauch keinen Festigkeitsprüfungen unterzogen, sondern der Körper und die Motorhaube oder der durch Korrosion beschädigte Ventilkörper und die Motorhaube sollten auf Festigkeit geprüft werden nach der Reparatur. Für Sicherheitsventile den eingestellten Druck und Rückdruck und andere Prüfungen müssen den Spezifikationen entsprechen und relevant sein Vorschriften. Die Festigkeits- und Dichtheitsprüfung der Ventilinstallation Sollte gemacht werden. 20% der Niederdruckventile sollten nach dem Zufallsprinzip überprüft werden. Wenn sie sind nicht qualifiziert, 100% sollten überprüft werden; Mittel- und Hochdruckventile sollte zu 100% überprüft werden. Häufig verwendete Medien zur Prüfung des Ventildrucks Dazu gehören Wasser, Öl, Luft, Dampf, Stickstoff usw. Die Druckprüfverfahren für Verschiedene industrielle Ventile, einschließlich pneumatischer Ventile, sind wie folgt:

1. Der Drucktest Methode des Balls Ventil

Der Festigkeitstest der Der pneumatische Kugelhahn sollte bei halb geöffneter Kugel ausgeführt werden.
① Dichtheitsprüfung des schwimmenden Kugelhahns: Setzen Sie das Ventil ein in einem halboffenen Zustand, führen Sie das Testmedium an einem Ende ein und schließen Sie das andere Ende; Drehen Sie die Kugel mehrmals und öffnen Sie das geschlossene Ende, wenn sich das Ventil befindet den geschlossenen Zustand und überprüfen Sie die Dichtleistung an der Packung und Dichtung gleichzeitig. Es darf keine Leckage geben. Dann das Testmedium einführen vom anderen Ende und wiederholen Sie den obigen Test.
②Dichtheitsprüfung des festen Kugelhahns: vor dem Test, Drehen Sie die Kugel ohne Last mehrmals, der feste Kugelhahn befindet sich in der geschlossener Zustand, und das Testmedium wird von einem Ende zum angegebenen eingeführt Wert; Mit dem Manometer wird die Dichtleistung des Einlasses überprüft Ende, und die Genauigkeit des Manometers ist 0 .Level 5 bis 1 beträgt der Bereich das 1,5-fache des Prüfdrucks. Innerhalb der angegebenen Zeit gibt es kein Dekompressionsphänomen als qualifiziert; dann stellen Sie die Testmedium vom anderen Ende und wiederholen Sie den obigen Test. Dann setzen Sie die Ventil in einem halboffenen Zustand, wobei beide Enden geschlossen und der innere Hohlraum gefüllt sind Überprüfen Sie mit Medium die Packung und die Dichtung unter dem Testdruck und dort sollte keine Leckage sein.
③ Der Dreiwegekugelhahn sollte geprüft werden Dichtheit an verschiedenen Positionen.

2. Druckprüfung Überprüfungsmethode Ventil

Rückschlagventiltestzustand: Anheben Die Achse der Rückschlagventilscheibe befindet sich senkrecht zur Horizontalen. schwingen Rückschlagventilkanalachse und Scheibenachse sind ungefähr parallel positioniert zur horizontalen Linie.
Im Festigkeitstest wird das Testmedium eingeführt vom Einlassende bis zum angegebenen Wert, und das andere Ende ist geschlossen. Es ist qualifiziert, wenn der Ventilkörper und die Motorhaube nicht undicht sind.
Im Versiegelungstest wird das Testmedium eingeführt vom Auslassende entfernt, und die Dichtfläche wird am Einlassende überprüft. Nein Leckagen an Packung und Dichtung sind qualifiziert.

3. Druckprüfung Druckmethode Reduzierventil

① Die Der Festigkeitstest des Druckminderventils wird im Allgemeinen nach einem einzigen zusammengebaut Stücktest, und es kann auch nach der Montage getestet werden. Die Dauer der Festigkeitsprüfung: 1 min für DN<50mm; more than 2min for DN65~150mm; more than 3min for DN>150mm. Nach dem Balg und Wenn die Komponenten geschweißt sind, üben Sie nach dem 1,5-fachen des höchsten Drucks aus Druckminderventil und führen Sie einen Festigkeitstest mit Luft durch.
② Die Dichtungsprüfung ist gemäß durchzuführen das eigentliche Arbeitsmedium. Führen Sie beim Testen mit Luft oder Wasser die folgenden Schritte durch Test auf das 1,1-fache des Nenndrucks; Führen Sie beim Testen mit Dampf die Test bei dem höchsten Arbeitsdruck, der unter dem Arbeitsdruck zulässig ist Temperatur. Die Differenz zwischen dem Eingangsdruck und dem Auslass Der Druck darf 0,2 MPa nicht unterschreiten. Die Testmethode ist: nach dem Einlass Druck eingestellt wird, stellen Sie die Einstellschraube des Ventils allmählich so ein, dass Der Ausgangsdruck kann sich im Bereich von empfindlich und kontinuierlich ändern die Maximal- und Minimalwerte ohne Stagnation oder Blockierung. Für die Dampfdruckreduzierventil, wenn der Eingangsdruck eingestellt wird, das Ventil wird nach dem Schließen des Ventils abgeschaltet und der Ausgangsdruck ist am höchsten und niedrigster Wert. Innerhalb von 2 Minuten sollte sich der Anstieg des Ausgangsdrucks einstellen die Anforderungen in Tabelle 4.176-22. Gleichzeitig ist die Pipeline hinter dem Ventil Das Volumen erfüllt die Anforderungen in Tabelle 4.18 als qualifiziert; für Wasser und Luftdruckreduzierventile, wenn der Eingangsdruck eingestellt wird und die Der Ausgangsdruck ist Null, das Druckminderventil ist geschlossen und die Dichtheitsprüfung wird durchgeführt. Keine Leckage innerhalb von 2 Minuten ist qualifiziert.

4. Der Drucktest Methode des Schmetterlings Ventil

Der Festigkeitstest von Die pneumatische Absperrklappe entspricht der Absperrklappe. Die Versiegelung Leistungstest der Absperrklappe sollte das Testmedium aus einführen Am Ende des Mediumflusses sollte die Schmetterlingsplatte geöffnet werden, am anderen Ende sollte geschlossen sein und der Einspritzdruck sollte den angegebenen Wert erreichen; Schließen Sie den Schmetterling, nachdem Sie die Packung und andere Dichtungen ohne Leckage überprüft haben Platte, öffnen Sie das andere Ende und überprüfen Sie den Schmetterling. Keine Leckage an der Plattendichtung ist qualifiziert. Die Absperrklappe zur Einstellung des Durchflusses kann nicht sein auf Dichtleistung getestet.

5. Druckprüfverfahren des Absperrventils

① Wann Das Absperrventil wird einem Festigkeitstest unterzogen, das Medium wird von einem eingeführt Am Ende werden die verbleibenden Durchgänge geschlossen und der Stecker vollständig gedreht offene Arbeitspositionen für den Test. Der Ventilkörper ist ohne qualifiziert Leckage.
② Während des Dichtungstests den durchgehenden Stopfen sollte der Druck im Hohlraum gleich dem des Durchgangs sein, drehen Sie den Stecker in die geschlossene Position, vom anderen Ende aus prüfen und dann den Stecker drehen 180 °, um den obigen Test zu wiederholen; Dreiwege oder Vierwege Absperrventil Der Druck im Hohlraum und an einem Ende des Durchgangs sollte eingehalten werden Gleichermaßen sollte der Stopper der Reihe nach in die geschlossene Position gedreht werden Druck sollte vom rechtwinkligen Ende und vom anderen Ende ausgeübt werden sollte gleichzeitig überprüft werden.
Vor dem Absperrventiltest darf a angewendet werden Schicht aus nicht saurem verdünntem Schmieröl auf der Dichtfläche und Nr Leckagen oder vergrößerte Wassertropfen innerhalb der angegebenen Zeit sind qualifiziert. Die Testzeit des Absperrventils kann im Allgemeinen kürzer sein 1 ~ 3min je nach Nenndurchmesser.
Das Absperrventil für Gas ist auf Luft zu prüfen Dichtheit beim 1,25-fachen des Arbeitsdrucks.

6. Druckprüfung Methode des Membranventils

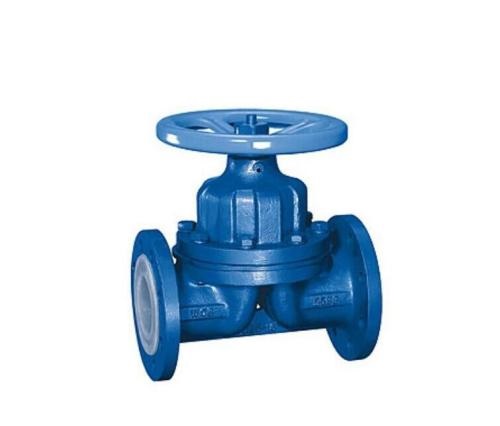

diaphragm valve.jpg

Im Membranventil Festigkeitstest, das Medium wird an beiden Enden eingeführt, die Ventilklappe ist geöffnet und das andere Ende ist geschlossen. Nach dem Test steigt der Druck auf die angegebener Wert, es ist qualifiziert zu sehen, ob der Ventilkörper und die Motorhaube keine haben Leckage. Dann den Druck auf den Dichtheitsprüfdruck reduzieren, schließen die Ventilklappe und öffnen Sie das andere Ende zur Inspektion. Es wird keine Leckage berücksichtigt qualifiziert.

7. Der Drucktest Methode des Stopps Ventil und die Drosselklappe

Der Festigkeitstest der Absperrventil und Drosselklappe, normalerweise das zusammengebaute Ventil in die Druckprüfgestell, öffnen Sie die Scheibe, spritzen Sie das Medium auf den angegebenen Wert ein. und prüfen Sie den Ventilkörper und das Ventil, ob der Deckel schwitzt und undicht. Der Festigkeitstest kann auch an einem einzelnen durchgeführt werden Stück. Für den Dichtungstest werden nur Absperrventile verwendet. Während des Tests, Der Ventilschaft des Absperrventils befindet sich in einem vertikalen Zustand, die Ventilklappe ist geöffnet, und das Medium wird vom unteren Ende der Ventilklappe zum eingeführt Spezifizierter Wert. Überprüfen Sie die Verpackung und die Dichtung. Schließen Sie die Ventilklappe nach Bestehen Sie den Test und öffnen Sie das andere Ende, um auf Undichtigkeiten zu prüfen. Wenn beide die Ventilfestigkeits- und Dichtheitsprüfungen sind durchzuführen, die Festigkeitsprüfung kann durchgeführt werden zuerst gemacht, dann wird der Druck auf den angegebenen Wert von reduziert Dichtheitsprüfung und Packung und Dichtungen werden überprüft; dann ist die Ventilklappe geschlossen und das Auslassende geöffnet, um zu prüfen, ob die Dichtfläche vorhanden ist undicht.

8. Der Drucktest Methode des Tores Ventil

Der Festigkeitstest des Tors Das Ventil ist das gleiche wie das Absperrventil. Es gibt zwei Methoden für die Dichtheitsprüfung des Absperrschiebers.
① Öffnen Sie den Schieber, um den Druck im Ventil zu erhöhen auf den angegebenen Wert; Schließen Sie dann das Tor und nehmen Sie das Tor sofort heraus Ventil, um zu prüfen, ob an den Dichtungen auf beiden Seiten des Dichtungssystems Undichtigkeiten vorliegen oder testen Sie das Testmedium direkt in den Stopfen am Ventildeckel zum angegebener Wert, Überprüfen Sie die Dichtungen auf beiden Seiten des Tors. Die obige Methode wird als Mitteldruckprüfung bezeichnet. Diese Methode ist nicht geeignet für Dichtheitsprüfung an Absperrschieber mit Nenndurchmesser unter DN32mm.
② Eine andere Methode besteht darin, das Tor zu öffnen, um die zu erhöhen Prüfdruck des Ventils auf den angegebenen Wert; dann das Tor schließen und öffnen die Blindplatte an einem Ende, um zu überprüfen, ob die Dichtfläche ist undicht. Es fiel weiter ab, um den obigen Test zu wiederholen Engagement bis zum Raster.
Packung des pneumatischen Absperrschiebers und Dichtungstest sollte vor dem Gate-Sealing-Test durchgeführt werden.

9. Druckprüfung Methode der Sicherheit Ventil

① Der Festigkeitstest des Sicherheitsventils ist der gleiche wie bei anderen Ventile. Es wird mit Wasser getestet. Beim Testen des unteren Teils des Ventils Körper wird der Druck vom Einlass I = I-Ende und der Dichtfläche eingeleitet ist geschlossen; Beim Testen des oberen Teils des Ventilkörpers und der Motorhaube wird die Druck wird vom Auslass-El-Ende eingeleitet und die anderen Enden sind geschlossen. Innerhalb der angegebenen Zeit tritt kein Leck des Ventilkörpers und der Motorhaube auf qualifiziert.
② Für Dichtheitsprüfung und Konstantdruckprüfung die Das Medium für den allgemeinen Gebrauch ist: Das Dampfsicherheitsventil verwendet Sattdampf als Test Mittel; Ammoniak oder andere Gasventile verwenden Luft als Testmedium; Wasser und andere Nicht korrosive Flüssigkeitsventile verwenden Wasser als Testmedium. Zum Sicherheitsventile in einigen wichtigen Positionen wird häufig Stickstoff als Test verwendet Mittel.
Die Dichtungsprüfung ist mit dem Nennwert durchzuführen Druckwert als Prüfdruck, die Häufigkeit darf nicht kleiner sein als zweimal, und keine Leckage innerhalb der angegebenen Zeit muss qualifiziert werden. Dort Es gibt zwei Methoden zur Lecksuche: Eine besteht darin, die Gelenke des Sicherheitsventils abzudichten. und versiegeln Sie das dünne Papier am Flansch des Auslasses mit Butter. Der Kunststoff Eine Platte oder eine andere Plattendichtung ist am unteren Teil des Auslassflansches angebracht. und die Ventilscheibe ist mit Wasser verschlossen. Es ist qualifiziert, wenn das Wasser nicht Blase. Das Sicherheitsventil prüft die Druck- und Rücklaufprüfzeiten sind nicht weniger als 3-mal, und es ist als konform mit dem qualifiziert Vorschriften. Die verschiedenen Leistungstests von Sicherheitsventilen beziehen sich auf GB / T. 12242-1989 Methoden zur Prüfung der Leistung von Sicherheitsventilen.


Vorschriften für die Ventildruckprüfung
1, nach dem Auspacken sollten alle Ventile optisch sein geprüft, bestehend aus einer platte am ventilkörper ist das produkt vollständig Qualitätsdokumente, das Ventil ist geschlossen, das andere kann das gleiche Blau nicht beschädigen Oberfläche, kein Schmutz, beide Enden der Schutzabdeckung usw.
2. Der Bediener sollte mit der Bedienung vertraut sein des Druckprüfstands.
3. Der Ventildrucktest JHA ist perfekt und der Der Bediener sollte mit den Sicherheitsrisiken der Ventildruckprüfung vertraut sein und Rücktransport und entsprechende vorbeugende Maßnahmen ergreifen.
4. Der Ventildruckprüfprozess ist: Ventilmantel Festigkeitsprüfung, Prüfung der oberen Versiegelung und Prüfung der Versiegelung.
(1) Das Testmedium für die Festigkeit des Ventilmantels Ist Wasser, beträgt der Druck das 1,5-fache des Nenndrucks des Ventils Die Druckhaltezeit beträgt 5 Minuten und es ist kein Tropfen oder Feuchtigkeit qualifiziert.
(2) Das Dichtungsprüfmedium am Ventil nimmt Wasser auf. Der Druck beträgt das 1,5-fache des Nenndrucks, die Haltezeit beträgt 15 s für DN ≤ 50, 60 s für 65 ≤ DN ≤ 300 und 120 s für DN ≥ 350. Keine Leckage ist qualifiziert.
(3) Ventildichtungstest: Niederdruckdichtungstest ist durchgeführt. Das Testmedium ist Luft (Absperrschieber), der Druck beträgt 0,6 MPa, der Die Druckhaltezeit beträgt 15 s für DN ≤ 50, 60 s für 65 ≤ DN ≤ 150 und 120 s für DN ≤ 200. Die Anforderung ist qualifiziert.
(4) Nachdem der Drucktest qualifiziert ist, wird das Wasser in Der Ventilhohlraum sollte rechtzeitig mit Druckluft trockengeblasen werden.
(5) Ventile, die die Druckprüfung bestehen, sind am Ventilkörper mit √ gekennzeichnet, und nicht qualifizierte Ventile sind mit × gekennzeichnet.
(6) Nach der Druckprüfung sollten die Ventile sein getrennt nach Typ und Spezifikationen des Geräts gestapelt, und Die nicht qualifizierten Produkte sollten separat gestapelt werden. jeder Stapelbereich sollte mit einem deutlichen Zeichen errichtet werden. Nach dem Drucktest das Ventil sollte geschlossen und versiegelt und mit einem farbigen Tuch abgedeckt und geschützt werden der Stapelbereich.
(7) Nach dem Ventildrucktest das "Ventil / Rohr Fitting Test Record "sollte je nach Gerät rechtzeitig ausgefüllt werden, und Die Modellspalte sollte mit der Kaufvertragsnummer auf dem Feld ausgefüllt werden Ventilkörper.
(8) Für Ventile, die die Prüfung bestanden haben, das Ventil "Valve Issuance Record" muss von beiden ausgefüllt und unterschrieben werden ausstellende und empfangende Parteien.
(9) Nicht qualifizierte Ventile müssen eine separate Einrichtung einrichten "Unqualifiziertes Ventilinformationsbuch"
