Introdução do regulador de pressão

Introdução do regulador de pressão

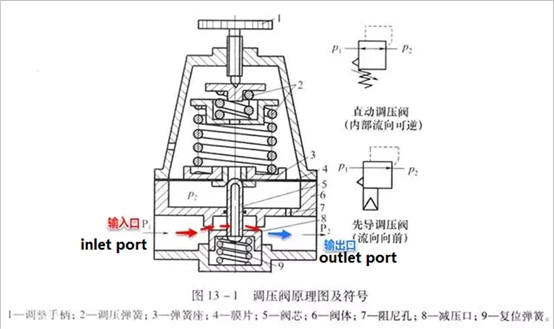

Como mostrado na figura, a porta 8 da válvula redutora de pressão é na posição normalmente aberta, e o tamanho da abertura da porta da válvula depende no aperto da alça 1. Quanto mais apertada a alça é parafusada, maior será a abertura da porta da válvula. O gás de alta pressão entrando
da entrada porta P1, depois de passar pela porta 8 da válvula redutora de pressão, a taxa de fluxo aumenta, mas a pressão cai para P2 e entra no atuador pela porta de saída.

Como mostrado na figura, a maior parte do gás descomprimido entra no atuador, e um pequena parte do gás com uma pressão de P2 entra na câmara do diafragma a partir do orifício 7 em a figura, criando uma direção ascendente abaixo do diafragma 4. Quando o impulso para cima é equilibrado com a força da mola para baixo de a mola reguladora de pressão 2 (o equilíbrio neste momento é um processo de equilíbrio dinâmico), a válvula reguladora de pressão terá um saída de pressão.

Se o a pressão de entrada P1 aumenta repentinamente, a pressão de saída obviamente aumentará consequentemente, e a pressão sob o diafragma 4 correspondente também aumentar, e o diafragma se moverá para cima; e o núcleo da válvula 5 também mover para cima sob a ação da mola de retorno 9 Empurre o diafragma, de modo que a porta 8 da válvula redutora de pressão tende para a posição onde a abertura do a porta da válvula é reduzida, o efeito de estrangulamento da porta da válvula é aprimorado, até que a pressão de saída P2 seja reduzida, de modo que a pressão na parte superior e extremidades inferiores do diafragma são balanceadas novamente, reduzindo a pressão de saída do a porta da válvula de pressão estabiliza novamente.

Em pelo contrário, como mostrado na figura, se a pressão de entrada P1 cair repentinamente, a pressão de saída obviamente cairá em conformidade, e a pressão sob o diafragma 4 correspondente também diminui, e o diafragma se move para baixo, fazendo com que a pressão reduzindo a porta da válvula 8. Direcione para a posição onde o a abertura da porta da válvula aumenta, o efeito de estrangulamento da porta da válvula diminui até que a pressão de saída P2 aumenta, de modo que a pressão em as extremidades superior e inferior do diafragma são balanceadas novamente, e a saída a pressão da porta da válvula redutora de pressão novamente tende a ficar estável.
Há três principais tipos de reguladores de pressão, a saber, ação direta, diafragma pneumático e auto-operacional.
O auto-operado regulador de pressão tem as vantagens da estrutura simples, conveniente ajuste, operação e manutenção. Não precisa de energia externa para conduzir, mas usa a energia do gás natural no gasoduto para conduzir o ajustamento.

trabalhando princípio

Ajustar o parafuso de avanço do piloto para definir a pressão p2 após a válvula (um certo valor). Neste momento, a posição do bocal e do defletor estão em equilíbrio, a pressão de saída do bico é constante, a diferença de pressão do a cabeça da membrana da válvula de regulação é constante (a diferença de pressão entre diafragma superior e inferior), a abertura da válvula permanece inalterada, a pressão atrás da válvula está p2, e a pressão antes do válvula A pressão é p1:
uma. Se p2 aumenta, a pressão no câmara de ar na parte inferior do piloto aumenta, de modo que a força do diafragma sob o piloto é maior do que a pressão da mola, e o defletor move-se para mais perto do bico, e a quantidade de ar descarregada do bico diminui, e a válvula reguladora A pressão na cavidade da membrana superior aumenta, a diferença de pressão entre os diafragmas superior e inferior no a cabeça da membrana diminui, a válvula reguladora fecha, o gás fluindo através a válvula reguladora diminui, e a pressão de saída após a válvula cai gradualmente para o valor de pressão ajustado original.b. Se p2 cair, a pressão na câmara de ar na parte inferior do piloto cai, de modo que a força do diafragma sob o piloto é menor que o a pressão da mola, e o defletor é movido para baixo e para longe do bico. o quantidade de ar ejetado do bocal aumenta, e a pressão na parte superior cavidade de diafragma das reduções de válvula de regulação. , A diferença de pressão entre os diafragmas superior e inferior na cabeça da membrana aumenta, o a válvula reguladora abre, o gás que flui através da válvula reguladora aumenta, e a pressão de saída após a válvula aumentar gradualmente para o conjunto original valor da pressão.

O ajuste a precisão do regulador auto-operado não é alta, mas pode atender ao gás requisitos do processo de transmissão. Portanto, um grande número de gás estações de transmissão usam reguladores de pressão auto-operados para ajustar o gás pressão de transmissão. O gasoduto adota uma pressão auto-operada válvula reguladora com três funções de desligamento de emergência, monitoramento regulação da pressão e regulação da pressão principal.

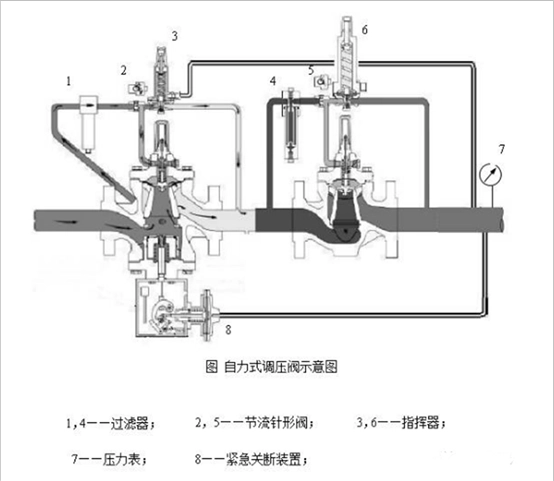

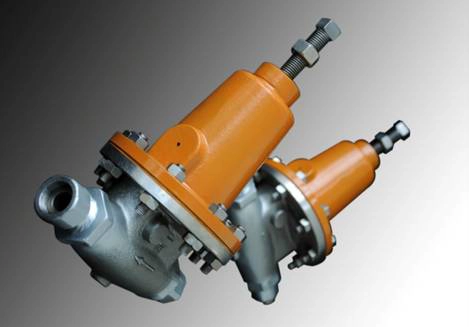

Auto-operado válvula reguladora de pressão é composta principalmente de válvula piloto, pressão válvula reguladora (como válvula de controle de alta pressão), válvula borboleta do acelerador, tubo guia de pressão, desligamento de emergência, etc.
