Eine Sammlung von Vor- und Nachteilen verschiedener Ventile
1. Die in der Wasserversorgung verwendeten VentilePipelines werden im Allgemeinen nach folgenden Grundsätzen ausgewählt:
1) Wenn der Rohrdurchmesser nicht größer istAls 50 mm sollte ein Absperrventil verwendet werden, und wenn der Rohrdurchmesser größer istals 50 mm werden ein Absperrschieber und eine Absperrklappe verwendet.
2) Beim Einstellen der Durchflussmenge und des WassersDruck sollten das Regelventil und das Absperrventil verwendet werden
3) Der Absperrschieber sollte für die verwendet werdenTeile, die einen geringen Strömungswiderstand erfordern (z. B. am Saugrohr der Pumpe)
4) Tore und Absperrklappen sollten seinWird in Pipelines verwendet, in denen der Wasserfluss in beide Richtungen und in den Globus fließen mussVentile sind nicht erlaubt
5) Absperrklappe und Kugelhahn sollten seinin dem kleinen Installationsraum verwendet
6) Auf dem Pipeline-Abschnitt ist das oftgeöffnet und geschlossen sollte das Absperrventil verwendet werden
7) Das Multifunktionsventil sollte eingeschaltet seindas Auslassrohr der Pumpe mit größerem Durchmesser
2. Die folgenden Teile der WasserversorgungDie Rohrleitung sollte mit Ventilen ausgestattet sein:
1) Die Wasserversorgungsleitung derWohngebiet ist aus dem Einleitungsrohrabschnitt des kommunalen WassersVersorgungsleitung.
2) Der Knoten des Außenringrohrnetzesim Wohngebiet sollte entsprechend den Trennungsanforderungen eingestellt werden.Wenn der ringförmige Rohrabschnitt zu lang ist, ist es ratsam, a zu installierensegmentiertes Ventil
3) Der Beginn des Abzweigrohrs oder derHaushaltsleitung Leitung von der Wasserversorgung in der angeschlossenWohngebiet
4) Einlassrohr, Wasserzähler und Abzweigsteigleitungen(Unterseite des Steigrohrs, oberes und unteres Ende des Steigrohrs des vertikalen Ringrohrnetzes)
5) Das Abzweigrohr des ringförmigen RohresNetzwerk und das Verbindungsrohr durch das Abzweigrohrnetz
6) Der Beginn der WasserverteilungRohrleitung von der Innenwasserversorgungsleitung zu den Bewohnern und öffentlichen Toiletten, undDer Wasserverteilungspunkt am Wasserverteilungs-Abzweigrohr wird eingestellt, wennEs gibt 3 oder mehr
7) Auslassrohr der Wasserpumpe, Saugpumpeder selbstansaugenden Wasserpumpe
8) Einlass- und Auslassrohre sowie Abflussrohredes Wassertanks
9) Ausrüstung (wie Heizungen, KühlungTürme usw.) Einlasswasserzuleitung
10) Wasserverteilungsrohre für sanitäre EinrichtungenGeräte (wie große und kleine Urinale, Waschbecken, Duschen usw.)
11) Einige Zubehörteile, z. B. die Vorderseite vonautomatisches Auslassventil, Druckbegrenzungsventil, Wasserschlagabscheider,Manometer, Sprinkler usw. vorne und hinten am Überdruckventilund Rückflussverhinderer
12) Der unterste Teil der WasserversorgungDas Netzwerk sollte mit einem Ablassventil ausgestattet sein
3. Das Rückschlagventil sollte generell seinausgewählt nach Installationsort, Wasserdruck vor demVentil, Anforderungen an die Dichtleistung nach dem Schließen und die Größe desWasserschlag beim Schließen verursacht.
1) Wenn der Wasserdruck vor demVentil ist klein, Swing-Check-, Ball-Check- und Shuttle-Rückschlagventile sollten seingebraucht.
2) Wenn die Dichtleistung danachDas Schließen ist streng, es ist besser, ein Rückschlagventil mit einer Schließfeder zu wählen
3) Wenn es erforderlich ist, zu schwächen und zu schließenFür den Wasserschlag ist es besser, das schnell schließende Schalldämpfer-Rückschlagventil oder zu wählenlangsam schließendes Rückschlagventil mit Dämpfungsvorrichtung
4) Der Ventilbruch oder die Spule des SchecksDas Ventil sollte sich unter Einwirkung von Schwerkraft oder Feder von selbst schließen könnenMacht
4. Rückschlagventile sollten am installiert werdenfolgende Abschnitte der Wasserversorgungsleitung
Am Einlassrohr; am Einlassrohr desgeschlossener Warmwasserbereiter oder Wasserausrüstung; am Auslassrohr der Wasserpumpe;auf dem Auslassrohrabschnitt des Wassertanks, des Wasserturms und des Hochlandpoolswobei die Einlass- und Auslassrohre mit einer Rohrleitung kombiniert sind.
Hinweis: Der Prüfabschnitt ist für nicht erforderlichder Rohrabschnitt ist mit einem Rohrrückflussverhinderer ausgestattet.
5. Die folgenden Teile der WasserversorgungDie Rohrleitung sollte mit Abgasvorrichtungen ausgestattet sein
1) Das verwendete Wasserversorgungsleitungsnetzzeitweise mit einem automatischen Auslassventil am Ende und ausgestattet seinder höchste Punkt des Rohrnetzes
2) Es gibt einen Rohrabschnitt mit offensichtlichenWelligkeit und Ansammlung von Luft im Wasserversorgungsleitungsnetz. Einautomatisches Auslassventil oder ein manuelles Ventil wie a 900LB HochdrucktorVentil wurde am Spitzenpunkt des Abschnitts installiert
3) Luftdruckwasserversorgungsvorrichtung, wennunter Verwendung eines Luftdruckwassertanks mit automatischer Luftzufuhr, dem höchsten Punkt vonDas Wasserverteilungsnetz sollte mit einem automatischen Auslassventil ausgestattet sein
Vor- und Nachteile fürverschiedene Ventile
1. Absperrschieber: Ein Absperrschieber wie z WC6Hochtemperatur-Dampfschieber bezieht sich auf ein Ventil, in dem das Schließelement(Gate) bewegt sich in vertikaler Richtung der Kanalachse und wird hauptsächlich verwendetals Schneidmedium in der Rohrleitung, dh vollständig geöffnet oder vollständig geschlossen.Im Allgemeinen kann der Absperrschieber nicht zur Regelung des Durchflusses verwendet werden. Es kann seinangewendet auf niedrigen Temperaturdruck oder hohe Temperatur und Druck und kannauf verschiedenen Materialien des Ventils basieren. Absperrschieber sind dies jedoch im Allgemeinen nichtWird in Pipelines verwendet, die Schlamm und andere Medien transportieren
Vorteile:
»NiedrigFlüssigkeitswiderstand;
② DieDas zum Öffnen und Schließen erforderliche Drehmoment ist gering.
CanEs kannin der Ringnetz-Pipeline verwendet werden, in der das Medium in zwei Richtungen fließt,das heißt, die Strömungsrichtung des Mediums ist nicht eingeschränkt;
④ Wannvollständig geöffnet ist die Erosion der Dichtfläche durch das Arbeitsmedium geringerals das des Absperrventils;
»DieDie Formstruktur ist relativ einfach und der Herstellungsprozess ist gut.
⑥ DieStrukturlänge ist relativ kurz.
Nachteile:
① DieAußenmaße und Öffnungshöhe sind groß und die erforderliche Installationder Raum ist auch groß;
②Während des Öffnungs- und Schließvorgangs ist die Dichtfläche relativgerieben, und die Reibung ist groß, und es ist leicht, Kratzer in der Höhe zu verursachenTemperaturen;
»AllgemeinAbsperrschieber haben zwei Dichtflächen, die einige Schwierigkeiten verursachenVerarbeitung, Mahlen und Wartung;
④ LangÖffnungs- und Schließzeit.

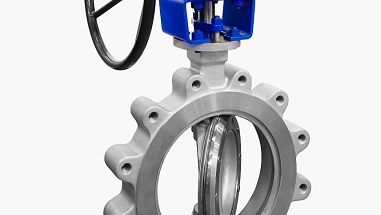

2. Absperrklappe: Die Absperrklappe istein Ventil, das ein scheibenförmiges Öffnungs- und Schließelement verwendet, um sich hin und her zu bewegen90 ° zum Öffnen, Schließen und Einstellen des Flüssigkeitskanals.
Vorteile:
①EinfachStruktur, geringe Größe, geringes Gewicht und Einsparung von Verbrauchsmaterialien, nicht in verwendenVentile mit großem Durchmesser;
② SchnellÖffnen und Schließen, geringer Strömungswiderstand;
CanEs kannfür Medium mit suspendierten festen Partikeln verwendet werden, und es kann auch für verwendet werdenPulver und körnige Medien entsprechend der Stärke der Dichtfläche. Eskann zum bidirektionalen Öffnen und Schließen sowie zur Einstellung der Belüftung verwendet werdenund Staubentfernungspipelines und wird häufig in Gaspipelines und Wasser verwendetKanäle in Metallurgie, Leichtindustrie, Elektrizität und PetrochemieSysteme.
Nachteile:
① DieDer Durchflusseinstellbereich ist nicht groß. Wenn die Öffnung 30% erreicht, wird der Durchfluss erreichtgeben Sie mehr als 95% ein;
②DurchDie Einschränkung der Absperrklappenstruktur und des Dichtungsmaterials ist dies nichtGeeignet für Hochtemperatur- und Hochdruck-Rohrleitungssysteme. Die allgemeineArbeitstemperatur liegt unter 300 ° C und unter PN40;
»DieDie Dichtleistung ist im Vergleich zu Kugelhähnen und Absperrventilen schlechtWird an Orten verwendet, an denen die Dichtungsanforderungen nicht sehr hoch sind.

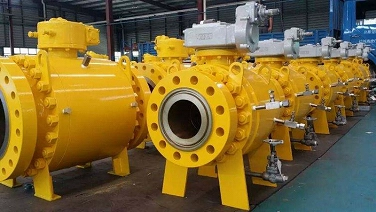

3. Kugelhahn: Er wird aus dem Stopfen entwickeltVentil. Sein öffnender / schließender Teil ist eine Kugel. Der Ball wird um 90 ° gedrehtdie Achse des Ventilschafts, um den Zweck des Öffnens und Schließens zu erreichen. DasKugelhahn wird hauptsächlich zum Abschneiden, Verteilen und Ändern der Richtung von verwendetmittlerer Durchfluss auf der Rohrleitung. Der Kugelhahn ist auch als V-förmige Öffnung ausgeführthat eine gute Durchflussanpassungsfunktion.
Vorteile:
① hatder niedrigste Strömungswiderstand (tatsächlich 0);
»WeilEs bleibt während der Arbeit nicht hängen (wenn kein Schmiermittel vorhanden ist), es kann zuverlässig seinverwendet in korrosiven Medien und niedrig siedenden Flüssigkeiten;
③VollständigDie Abdichtung kann in einem großen Druck- und Temperaturbereich erreicht werden.
④ Kannrealisiere schnelles Öffnen und Schließen, die Öffnungs- und Schließzeit einigerStrukturen ist nur 0,05 ~ 0,1s, um sicherzustellen, dass es in der Automatik verwendet werden kannSystem des Prüfstands. Beim schnellen Öffnen und Schließen des Ventils wird dieBetrieb hat keine Auswirkungen;
»DieDer sphärische Verschluss kann automatisch an der Grenzposition positioniert werden.
⑥ DieArbeitsmedium ist zuverlässig und beidseitig versiegelt;
⑦ Wannvollständig geöffnet und vollständig geschlossen, die Dichtflächen der Kugel und des VentilsSitz sind vom Medium isoliert, so dass das Medium durch das Ventil bei läuftEine hohe Geschwindigkeit verursacht keine Korrosion der Dichtfläche.
⑧Die kompakte Struktur und das geringe Gewicht können als die vernünftigsten angesehen werdenVentilstruktur für Niedertemperatur-Medium-System;
⑨ DieVentilkörper ist symmetrisch, insbesondere die geschweißte Ventilkörperstruktur kann gutdie Belastung durch die Rohrleitung tragen;
»DieDas Verschlussstück kann dem hohen Druckunterschied beim Schließen standhalten. ⑾Der Kugelhahn mit vollgeschweißter Körper kann direkt in den Boden eingegraben werden, so dass die Innenteile vonDas Ventil ist nicht erodiert und die maximale Lebensdauer kann 30 Jahre erreichen. Esist das idealste Ventil für Öl- und Erdgasleitungen.
Nachteile:
»WeilDas Hauptsitzdichtungsmaterial des Kugelhahns ist PTFE, es ist für fast alle inertchemische Substanzen und hat einen kleinen Reibungskoeffizienten, stabile Leistung,Nicht leicht zu altern, großer Temperaturbereich und hervorragende DichtleistungUmfassende Eigenschaften. Die physikalischen Eigenschaften von PTFE,einschließlich des höheren Ausdehnungskoeffizienten, der Empfindlichkeit gegenüber kaltem Fluss undschlechte Wärmeleitfähigkeit, erfordern, dass die Konstruktion der Ventilsitzdichtung mussum diese Eigenschaften herum durchgeführt werden. Daher bei der VersiegelungMaterial wird hart, die Zuverlässigkeit der Dichtung wird zerstört. Darüber hinaus PTFEhat einen niedrigen Temperaturwiderstand und kann nur bei weniger als 180 ° verwendet werdenOberhalb dieser Temperatur altert das Dichtungsmaterial. Unter Berücksichtigung vonLangzeitanwendung, es wird in der Regel nicht bei 120 ℃ verwendet.
② Es istDie Regelungsleistung ist schlechter als beim Absperrventil, insbesondere bei der PneumatikVentil (oder elektrisches Ventil).

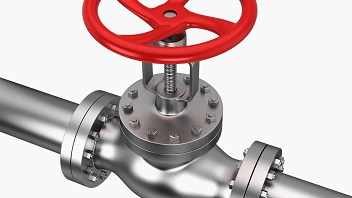

4. Absperrventil: Bezieht sich auf ein Ventil inwelches das Schließstück (Ventil) entlang der Mittellinie des Ventilsitzes bewegt.Entsprechend dieser Form der Bewegung der Ventilklappe erfolgt die Änderung des VentilsDie Sitzöffnung ist direkt proportional zum Hub der Ventilklappe. Weil dasDer Öffnungs- oder Schließhub des Ventilschafts dieses Ventiltyps ist relativkurz und hat eine sehr zuverlässige Abschaltfunktion, und weil die Änderung derVentilsitzanschluss ist proportional zum Hub der Ventilklappe, es ist sehrgeeignet zum Einstellen der Durchflussmenge. Daher ist dieser Ventiltyp sehrGeeignet zum Abschalten oder Einstellen und Drosseln.
Vorteile:
① Währendder Öffnungs- und Schließvorgang, die Reibungskraft zwischen Scheibe undDie Dichtfläche des Ventilkörpers ist kleiner als die des Absperrschiebersist verschleißfest.
② DieDie Öffnungshöhe beträgt im Allgemeinen nur 1/4 des Ventilsitzkanals, es ist also vielkleiner als der Absperrschieber;
③Normalerweise gibt es nur eine Dichtfläche am Ventilkörper und an der ScheibeDer Herstellungsprozess ist relativ gut und leicht zu warten.
»WeilDer Füllstoff ist in der Regel eine Mischung aus Asbest und Graphit, der TemperaturWiderstandsniveau ist höher. Im Allgemeinen verwenden Dampfventile Absperrventile.
Nachteile:
»SeitdemDie Strömungsrichtung des Mediums durch das Ventil hat sich geändert, das MinimumDer Strömungswiderstand des Absperrventils ist ebenfalls höher als bei den meisten anderen Arten vonVentile;
② FälligBei längerem Hub ist die Öffnungsgeschwindigkeit langsamer als beim Kugelhahn.
5. Absperrventil: Dies bezieht sich auf ein Drehventilmit einem kolbenförmigen Schließelement. Die Durchgangsöffnung am Ventilkegel istüber 90 ° mit der Durchgangsöffnung am Ventilkörper verbunden oder getrenntDrehung, um das Öffnen oder Schließen zu realisieren. Die Form des Ventilkegels kann seinzylindrisch oder konisch. Das Prinzip ähnelt grundsätzlich dem Kugelhahn.Der Kugelhahn wird auf der Basis des Absperrventils entwickelt, das hauptsächlich istwird für die Ausbeutung von Ölfeldern, aber auch für die petrochemische Industrie verwendet.
6. Sicherheitsventil: Bezieht sich auf den ÜberdruckSchutzvorrichtung am Druckbehälter, an der Ausrüstung oder an der Rohrleitung. Wenn dieDer Druck in der Ausrüstung, im Behälter oder in der Rohrleitung steigt über den zulässigen WertWert, öffnet das Ventil automatisch und entlädt sich dann vollständig, um dies zu verhinderndie Ausrüstung, der Behälter oder die Rohrleitung und der Druck steigen nicht weiter an; wannWenn der Druck auf den angegebenen Wert abfällt, sollte das Ventil automatisch schließenrechtzeitig, um den sicheren Betrieb von Geräten, Behältern oder Rohrleitungen zu schützen.

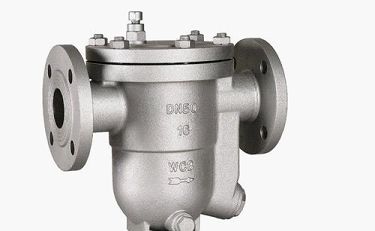

7. Kondensatableiter: Bei der Lieferung von Dampf,Druckluft und andere Medien, es bildet sich etwas Kondensat. Um dies zu gewährleistendie Arbeitseffizienz und den sicheren Betrieb des Gerätes, diese nutzlos undschädliche Medien sollten rechtzeitig entladen werden, um den Verbrauch der zu gewährleistenGerät und Verwendung. Es hat folgende Funktionen: ① kann das entstehende Kondensat schnell entfernen; ② Dampfaustritt verhindern; ③ Luft und andere entfernennicht kondensierbare Gase.
8. Druckminderventil: Es ist ein VentilDies kann den Eingangsdruck auf einen bestimmten erforderlichen Ausgangsdruck reduzierendurch Anpassung und verlassen sich auf die Energie des Mediums selbst, um die zu haltenAusgangsdruck automatisch stabil.

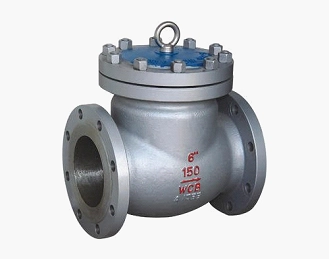

9. Rückschlagventil: auch als Rückfluss bezeichnetVentil, Rückschlagventil, Gegendruckventil und Rückschlagventil. Diese Ventile sindautomatisch geöffnet und geschlossen durch die Kraft, die durch den Fluss des erzeugt wirdMedium in der Rohrleitung, das zu einem automatischen Ventil gehört. Rückschlagventile sindin Pipelinesystemen verwendet. Ihre Hauptfunktionen sind die Verhinderung des Rückflusses dermittel, um zu verhindern, dass sich die Pumpe und der Antriebsmotor umkehren, und um dieMedium im Behälter. Rückschlagventile können auch an Rohrleitungen eingesetzt werden, in denen dieDer Druck auf das Hilfssystem kann ansteigen, der den Systemdruck überschreitet.Sie können hauptsächlich in rotierende Typen unterteilt werden (rotierend entsprechend der Mitteder Schwerkraft) und Hebetyp (entlang der Achse bewegen).
