Ventileinbaulage prüfen

Cowinns Cowinns 2020-11-02 18:22:29
Ventileinbau prüfen Position

Für die Einbaulage In diesem Artikel wird kurz auf das Rückschlagventil eingegangen

Was ist der Unterschied zwischen der Front Einbau der Pumpe und Einbau des Rückschlagventils nach dem Pumpe, und wo erfolgt die Installation vor der Pumpe? Prüfe Ventile werden normalerweise in Verbindung mit anderen Ventilen verwendet. Bei Verwendung in Verbindung Wo sollen bei anderen Ventilen die Rückschlagventile installiert werden? Lasst uns diskutiere es zusammen.

Rückschlagventil, auch Rückschlagventil genannt, ist ein automatisches Ventil. Es beruht auf dem Druck des fließenden Mediums in der Rohrleitung zum Drücken der Ventilklappe zum Schließen und Öffnen des Ventils. Wenn das Medium stoppt den Fluss, die Rückschlagventilklappe schließt, es kann wirksam sein Medium in der Pipeline aus dem Rückfluss, was eine große Rolle bei der Sicherstellung spielt die Sicherheit der Pipeline.

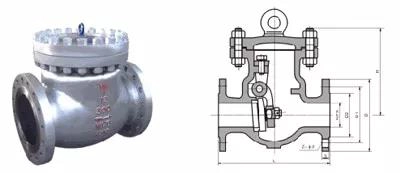

check valve.jpg

(schwingen Rückschlagventil)

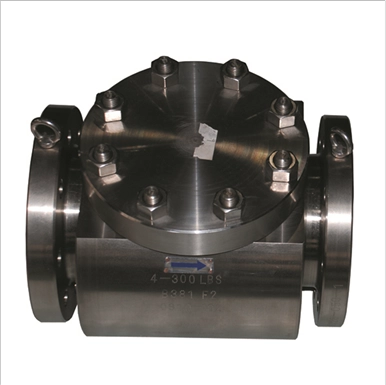

(B381 F2 Kolbenrückschlagventil)

Je nach Aufbau des Rückschlagventils kann es sein unterteilt in drei Typen: Hubrückschlagventil, Rückschlagventil und Drosselklappe Rückschlagventil. Hubrückschlagventile können in zwei Typen unterteilt werden: vertikal und geradeaus durch. Rückschlagventile werden in drei Typen unterteilt: einfach Ventil, Doppelventil und Mehrfachventil. Absperrklappen sind geteilt in Schmetterlings-Doppelklappen und Schmetterlings-Einzelklappen. Das oben Erwähnte Rückschlagventile können in Anschlussform in vier Typen unterteilt werden: Gewinde Verbindung, Flanschverbindung, Schweißen und Waferverbindung.

Das Rückschlagventil ist installiert, um die Durchflussrichtung sicherzustellen des Wasserflusses in der Pumpe, um den normalen Betrieb der Pumpe zu gewährleisten Pumpe. In Bezug auf die Einbaulage des Rückschlagventils Ob es vor oder nach der Wasserpumpe installiert wird, es gibt zwei Situationen:

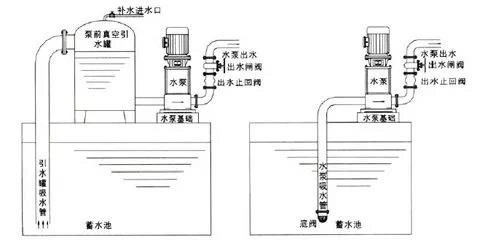

Eine ist am Ende des vertikalen Saugrohrs installiert vor der Pumpe, auch Bodenventil genannt. Der Zweck besteht darin, die Pumpe zu füllen, ohne Wasser zu pumpen einmal, denn wenn kein Wasser in der Pumpe und der Saugleitung vorne ist der Pumpe kann die Pumpe nur im Leerlauf sein und kein Wasser pumpen, also die Pumpe muss mit Wasser gefüllt sein, um Wasser abzupumpen. Die Installation dieser Art der Wasserpumpe ist eine Methode, wenn sie über dem Flüssigkeitsspiegel liegt, auch genannt Unterdruckmethode.

check valve 01.jpg

Das andere ist hinter der Pumpe installiert. Diese Installationsmethode ist die, wenn die Der Flüssigkeitsstand ist höher als bei der Wasserpumpe. Das Starten und Stoppen ist bequem die Wasserpumpe ohne Schließen des Wasserpumpenauslassventils, insbesondere für die Hauptsteuerung Wasserpumpensystem, um Rückfluss zu verhindern.

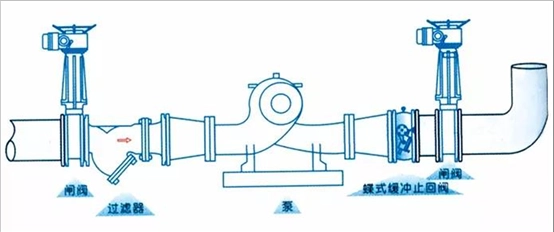

Das Das Rückschlagventil muss am Auslass der Pumpe und vor dem Auslass installiert werden Steuerventil zur Überprüfung des Rückschlagventils. Im Allgemeinen ist der erste Auslass der Pumpe ist die weiche Verbindung (Stoßdämpfer), das nächste ist das Rückschlagventil und dann das Absperrventil (wie Absperrklappe, Absperrschieber, Absperrventil, etc.)

1. Installieren Sie zuerst das Rückschlagventil und dann den Absperrschieber oder Absperrklappe

Vorteile: Es kann das Rückschlagventil schützen, insbesondere bei Parallelpumpen. Wenn eine Pumpe nicht startet, ist ihre Auslassklappe geschlossen und die andere Pumpe startet, die Aufprallkraft wird vom Absperrschieber oder Drosselklappe getragen Ventil. Nach dem Ausfall des Rückschlagventils erfolgt die Isolierung des Einlass- und Auslassventils System kann zur Reparatur geschlossen werden.

Nachteile: Wer schützt den Absperrschieber oder die Absperrklappe? Es gab einen Fall, in dem die Ventilplatte eines Absperrklappe war kaputt.

2. Installieren Sie zuerst den Absperrschieber oder die Absperrklappe und dann Rückschlagventil

Vorteil: Es kann die Absperrklappe oder die Absperrklappe und die Absperrklappe schützen Die Aufprallkraft wird vom Rückschlagventil getragen.

Nachteile: Wer schützt das Rückschlagventil? Das Rückschlagventil ist durch die Druckdifferenz ein- und ausgeschaltet. Ist der Druck der Hauptleitung Das Rohr ist hoch, es wird geschlossen und der Druck der Pumpe wird geöffnet. Wenn die verwendete Durchflussmenge instabil ist, schaltet das Rückschlagventil wiederholt. Beeinflussen die Lebensdauer des Rückschlagventils. Und das Rückschlagventil ist kaputt, insbesondere das Muttersteuerungssystem, das nach dem Herunterfahren repariert werden kann das System.

Generell aufgrund der häufigen Öffnung und Schließvorgänge des Rückschlagventils, der internen Verbindungsteile und des Dichtungsteile sind anfällig für Beschädigungen. Um Reparaturen zu erleichtern und zu verhindern das gesamte System kann aufgrund eines Ausfalls des Rückschlagventils nicht heruntergefahren werden. Überprüfen Sie aus dieser Perspektive, ob das Ventil vor dem Auslass installiert wird Ventil oder Absperrklappe.

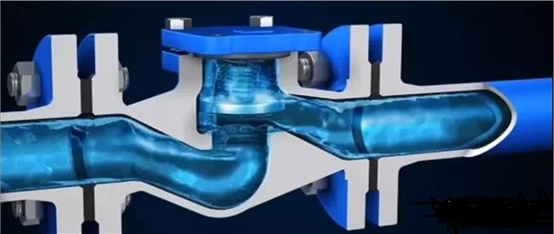

check valve 05.gif

(Kolbenprüfung Ventil)

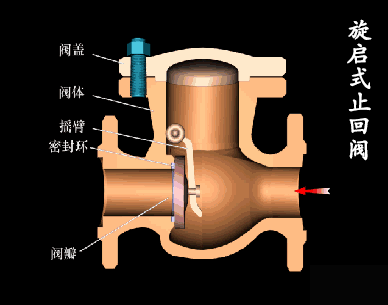

check valve 06.gif

(Swing Check Ventil)
