Conceptos básicos de tanques

1. Breve introducción de tanques de almacenamiento

Tanques de almacenaje se utilizan ampliamente en la industria de fluidos para almacenar materias primas, productos terminados y productos intermedios. Juegan un papel insustituible para garantizar producción de equipos, conservación de energía y reducción de emisiones, y Mejora del nivel de gestión general. Las reservas estratégicas nacionales también son inseparable de varios tipos. tanque de almacenamiento.

2. Clasificación de tanques de almacenamiento

1) ordenar por ubicación
Grandes tanques de almacenamiento: capacidad superior a 100 m3

Pequeño almacenamiento tanques: capacidad de menos de 100 m³

2) Clasificación por tipo

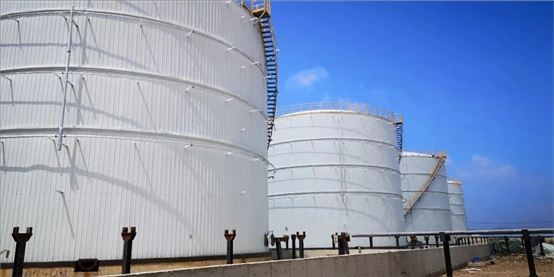

una. Vertical tanque de almacenamiento

Grande vertical Los tanques de almacenamiento pueden almacenar grandes cantidades de medios líquidos, como materias primas (etanol, n-butanol, octanol, etc.), productos terminados (ácido acrílico, acrilato de etilo, etc.). Los pequeños tanques de almacenamiento vertical se utilizan principalmente como producto intermedio tanques.

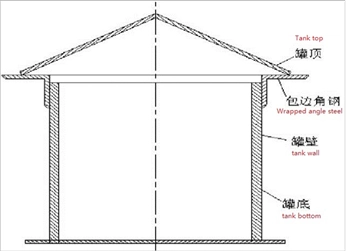

B. Tanque de almacenamiento

La autoportación El tanque de techo de cono tiene la carga de cono de cono soportada en la pared del tanque por el periferia de la placa de techo de cono, y la capacidad del tanque de almacenamiento es generalmente menos de 1000m³.

La carga de la Support Cone Top está llevado principalmente por vigas o tiras de sándalo y columnas, y La capacidad del tanque de almacenamiento puede ser mayor de 1000 m³.

La parte superior cónica El tanque es simple de fabricar, consume una gran cantidad de acero y tiene un Pequeño espacio de gas en la parte superior. Además, el cono autoportante no es adecuado para cimientos con hundimiento desigual o áreas con grandes cargas sísmicas. A excepción de los tanques con pequeña capacidad, los tanques de techo de cono rara vez se usan en China, y se usan más en países extranjeros, especialmente en áreas donde los terremotos rara vez ocurre.

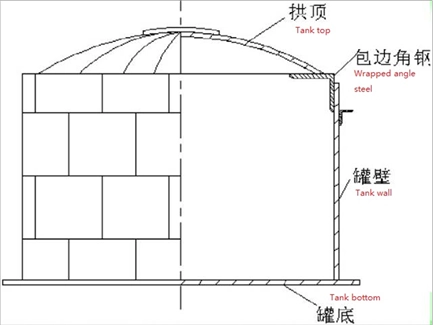

C. tanque de almacenamiento de bóveda

El techo de un tanque abovedado se asemeja a una tapa esférica. Este tipo de tanque puede soportar una mayor presión de vapor saturado, tiene menos pérdida de evaporación y es mejor que los tanques de almacenamiento de cono en términos de consumo de acero y espacio superior de gas.

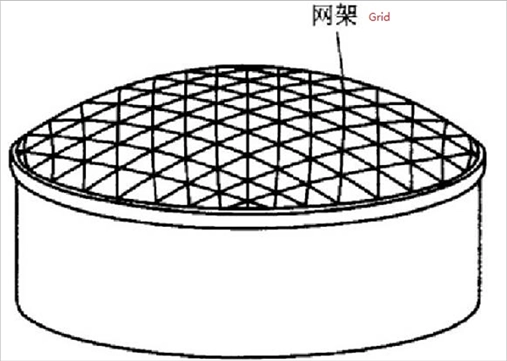

d. tanque de almacenamiento de techo reticulado

El cuerpo principal de El techo de concha reticulada esférica es un reticulado esférico de una sola capa cáscara conectada a la pared del tanque y colocada en la placa de acero de la camiseta del tanque, Similar a la estructura de la cuadrícula del techo de un gimnasio moderno a gran escala.

mi. Techo paraguas tanque de almacenamiento

A El techo paraguas de autosuficiencia es una variante de una bóveda autoportadora en la que Cualquier sección horizontal tiene un polígono regular. La carga de la camiseta del tanque se admite en la pared del tanque junto al techo paraguas, y su fuerza está cerca de la de la techo de domo, pero es más fácil de instalar porque la placa paraguas solo se inclina una sola dirección. Este tipo de tanque se usa ampliamente en los Estados Unidos y Japón, pero rara vez se usa en mi país.

F. Externo tanque de almacenamiento de techo flotante

La flotación Techo del tanque (denominado techo flotante) flota en el almacenamiento de líquido superficie. Hay un espacio anular entre el techo flotante y la pared del tanque. El espacio anular está equipado con un elemento de sellado. El techo flotante y el Elemento de sellado juntos forman una capa de cobertura en la superficie de almacenamiento de líquidos. Separación completa, reduzca la pérdida de evaporación durante el almacenamiento medio, asegúrese seguridad y reducir la contaminación del aire.Un solo disco Techo flotante: un recipiente flotante en forma de anillo está compuesto por varios independientes compartimentos, y el lado interno del anillo es un techo de un solo disco. El fondo de la placa de placa única se refuerza con múltiples anillos de acero anular. Sus ventajas son de bajo costo y fácil mantenimiento.Doble disco Techo flotante: está compuesto de placa superior, placa inferior y placa de borde de la cabina, y se divide en varias cabañas anulares independientes por particiones radiales y Particiones anulares. Sus ventajas son una alta flotabilidad y buen drenaje.

g.internal tanque de almacenamiento de techo flotante

El interno El techo flotante es agregar un techo flotante al interior del tanque fijo. En comparación con el tanque de almacenamiento de techo flotante exterior, el techo flotante interno El tanque de almacenamiento puede reducir en gran medida la pérdida de evaporación del líquido de almacenamiento, Reduzca la lluvia y la carga de nieve en el plato flotante interno, guarde el centro Drene el tubo, la escalera mecánica de dirección y otros accesorios en la placa flotante, y se puede usar en el techo flotante. La calidad del líquido almacenado es Garantizado en varias condiciones climáticas, por lo que se llama "todo clima tanque de almacenamiento ", especialmente adecuado para almacenar gasolina de alto grado y chorro Combustible, así como productos químicos líquidos tóxicos y fácilmente contaminados.

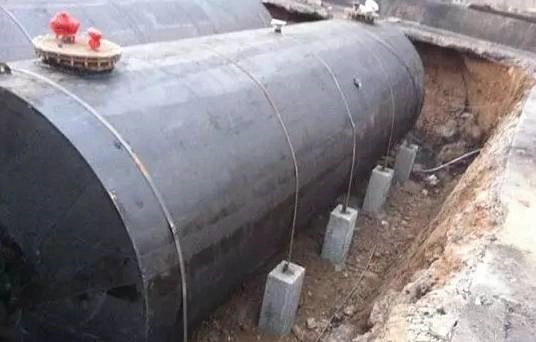

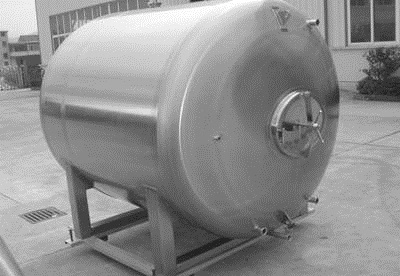

H. Horizontal tanque de almacenamiento

Grande horizontal Los tanques de almacenamiento se utilizan para almacenar gases, gases licuados y líquidos con bajo presión, como gas licuado de petróleo.

Pequeño horizontal Los tanques de almacenamiento se utilizan principalmente para la medición y la condensación de tanques.

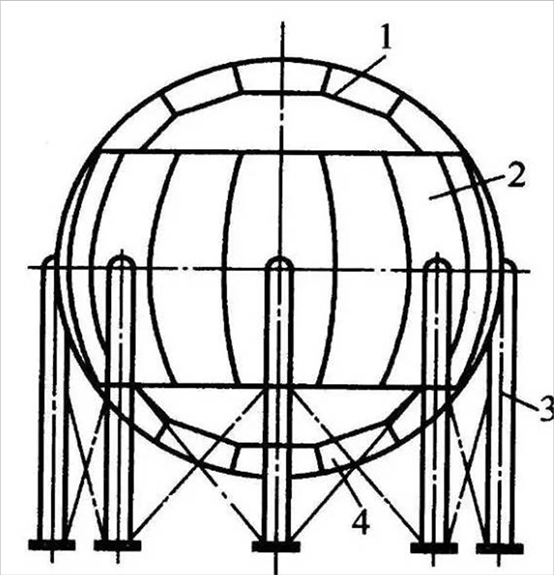

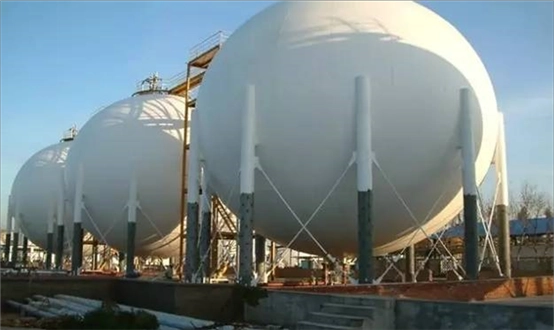

i. Almacenamiento esférico tanques

Adecuado para líquidos con gran almacenamiento capacidad y cierta presión, como amoníaco líquido, petróleo licuado gas, etileno, etc.

La división de la bola de la bola del aleta Ball Tank es el mismo que el fútbol, ​​y todas las placas de shell de la pelota son El mismo tamaño, por lo que también se llama método de división igual. La ventaja es que cada tamaño de la placa de carcasa de la bola es el mismo, la moldura de blanking especificación, alta utilización de materiales, buena intercambiabilidad, corto costura de soldadura de ensamblaje, soldadura e inspección de la carga de trabajo, la desventaja es que El diseño de la soldadura es complejo, la construcción y el ensamblaje es difícil, el La precisión de fabricación de la placa de carcasa de la bola es alta, debido a la influencia de las especificaciones de la placa de acero y su propia estructura, generalmente solo adecuadas para la fabricación de latas de pelota con un volumen de menos de 120m³.

j. Híbrido tanques de almacenaje

La composición del tanque híbrido es que la zona ecuatorial y la zona templada adoptan el Tipo de pétalo de naranja, y la placa polar adopta el tipo de pétalo de fútbol estructura. Porque esta estructura toma las ventajas del tipo de pétalo naranja y el tipo de pétalo de fútbol, ​​la tasa de utilización del material es alta, la longitud de la costura de soldadura se acorta, el número de placas de carcasa esférica es reducido, y es especialmente adecuado para grandes tanques esféricos.

3) Clasificado por Temperatura de funcionamiento

Baja temperatura tanque de almacenamiento (-90 ℃ --20 ℃)

Normal tanque de almacenamiento de temperatura (<90℃)

Alta temperatura tanque de almacenamiento (90 ℃ -250 ℃)

3. Material de tanque de almacenamiento

Materiales comunes Para los tanques de almacenamiento, incluyen polietileno, polipropileno, fibra de vidrio reforzada plástico, cerámica, goma, acero inoxidable, etc.

Tan lejos como el El rendimiento de los costos de los tanques de almacenamiento está preocupado por el polietileno forrado de acero Los tanques de almacenamiento son ahora los más superiores, que tienen una excelente corrosión resistencia, alta resistencia, larga vida útil, etc. La apariencia se puede fabricar en verticales, horizontales, de transporte, agitación y otras variedades. .

4. Tanque de almacenamiento accesorios

Escalera (o Escalera recta): con la plataforma de descanso, el ancho es de 650 mm, en sentido antihorario rotación. La camiseta sin mangas tiene pasos antideslizantes.

Guardroil: el La altura es de 800 ～ 1000 mm.

Pasada elevada: usado Para la conexión entre tanques, con un ancho de 650 mm.

HOJO: ahí son tres especificaciones de uso común: DN500, DN600, DN750.

Translúcido HOJO: Especificación común DN500.

Agujero de barrido o Agujero de revestimiento: orificio de revestimiento para aceite ligero, orificio de limpieza para aceite pesado. Ahí son DN50, DN80, DN100 tres modelos. Especificación común del orificio de medición de aceite: DN150

Drenaje de tuberías y Cortadores de agua automáticos, tubos de entrada y salida

5. Válvula de tanque

El nitrógeno El sello del tanque de almacenamiento generalmente utiliza una válvula de regulación como alta presión válvula de control y adopta el control de rango dividido. En para reducir la perturbación y la emisión, una zona muerta suficientemente grande debe estar configurado para el rango dividido (40% a 60% de la señal de salida se establece como muerto zona). Cuando los requisitos no son altos, una válvula de control autoperada puede también se utilizará, y su precisión de ajuste es baja.

La entrada y La salida del medio de almacenamiento del tanque de almacenamiento se debe equipar con Válvula de cierre de emergencia para apagado de emergencia en caso de accidente o incendio. Por lo general, se selecciona la válvula neumática (válvula de bola, válvula de mariposa o válvula de compuerta Según el calibre), con certificación FirepRoof, y envuelto con manguera no metálica El cuerpo de la válvula y el actuador se utilizan para garantizar efectivos corte en caso de incendio. El botón de corte de emergencia es generalmente ubicado en la entrada del cofferdam del grupo de tanques. Cuando eléctrico Se utilizan actuadores, los cables y los actuadores deben cumplir con la protección contra incendios Requisitos para un tiempo de trabajo continuo de 15 minutos.

Solenoide dual Las configuraciones de la válvula están disponibles según sea necesario para aumentar la seguridad del tanque o Disponibilidad paralela o conectando en serie.

La válvula de interruptor Para el vertido o la producción de tanques generalmente deben mantenerse en su lugar por fallas. Según el tamaño de la tubería, un actuador eléctrico, un doble actuación cilindro con un tanque de almacenamiento de gas o un cilindro de acción única con bloqueo de aire Se puede seleccionar la válvula.

En el entorno de aplicación con tormenta de arena grande o entorno duro, necesario Se deben tomar medidas para evitar que la atmósfera ingrese directamente al cilindro, para evitar daños al pistón del cilindro.

Eléctrico actuadores, generalmente elige la fuente de alimentación de 380 VAC directamente proporcionada por el Profesional eléctrico, debe distinguir el tipo de señal (continuo, pulsado) de actuadores eléctricos, de acuerdo con el medio diferente, si es necesario, Use válvula de encendido apagado de varias etapas.

Amoníaco líquido Contiene una pequeña cantidad de catalizador. Durante el transporte de líquido amoníaco, estas sustancias polvorientas negras se depositan fácilmente en la tubería y pasaje de la válvula. Si se usa la válvula de puerta, la válvula no se cerrará bien y fallará. Por lo tanto, es mejor elegir una válvula de globo o una pelota válvula y el efecto de la válvula de bola es mejor que el de la válvula de globo.

Para las válvulas utilizadas En medios criogénicos o de baja temperatura, las medidas de alivio de presión deben ser considerado cuando la válvula está cerrada.
