Principios de diseño de diseño de tuberías, requisitos básicos y selección de compensadores

  • Autor:caza
  • Fuente:caza
  • Suelte el:2023-05-16
Tubería No vale la pena los principios de diseño, requisitos básicos.

Condiciones necesarias para el diseño de la tubería diseño

Nacional y leyes y regulaciones de la industria, estándares y regulaciones de diseño que deberían ser cumplido

Uniforme Regulaciones sobre diseño de ingeniería

Proceso Diagrama de flujo (sistema)

Equipo disposición

Equipo mesa, diagrama de equipos

Diseño Condiciones de especialidades relevantes (Mapa topográfico del plan general, planta Dibujo de edificios, cables eléctricos, dibujo de diseño de tuberías profesionales para suministro de agua y drenaje, etc.)

Estándares, regulaciones comúnmente utilizados y Especificaciones para el diseño de diseño de tuberías

"Código Para el diseño de la tubería de metal industrial "GB50316-2000)

"Código para el diseño de equipos industriales e ingeniería de aislamiento de tuberías " (GB50264-2013)

"Código Para el diseño de protección contra incendios de empresas petroquímicas "(GB50160-2008)

"Código Para el diseño de protección contra incendios de edificios "(GB50016-2014)

"Clasificación de peligro grado de exposición ocupacional a sustancias tóxicas " (GBZ230-2010)

"Código Para el diseño de gas urbano "(GB50028-2006)

"Código Para el diseño de la red de energía de calefacción urbana "(CJJ34-2002)

"Código Para el diseño de la ingeniería de tuberías de calefacción urbana directa " (CJJ/T81-98)

"Código Para el diseño de pequeñas plantas de energía térmica "(GB50049-2011)

"Técnico Regulaciones para el diseño de la planta de energía térmica "(DL5000-2000)

"Técnico Regulaciones para el diseño de tuberías de vapor y agua en energía térmica Plantas "(DL/T5054-96)

"Diseño Regulaciones para la pintura de aislamiento en centrales térmicas "(DL/T5072-2007)

"Técnico Regulaciones para el diseño químico de las centrales térmicas "(DL/T5068-2006)

"Diseño Reglas para la planta de energía del ciclo combinado de gas de gas "(DL/T5174-2003)

"Código Para el diseño de la sala de calderas "(GB50041-2008)

"Código Para el diseño de la estación de servicio productora "(GB50195-2013)

"Código Para el diseño de la estación aérea comprimida "(GBJ29-2014)

"Código Para el diseño de la estación de oxígeno "(GBJ50030-2013)

"Código Para el diseño de la estación de hidrógeno de oxígeno "(GB50177-2005)

"Código para el diseño de la estación de acetileno "(GB50031-91) Edición 2007

"Código Para el diseño del diseño de la tubería de metal petroquímico "(SH3012-2011)

"Código Para el diseño de la ingeniería de tuberías de transmisión de gas "(GB50251-2003)

"Código Para el diseño de la ingeniería de tuberías de aceite "(GB50253-2014)

"Diseño Reglas para la conexión a tierra electrostática de las empresas químicas "(HGJ28-90)

Principios del diseño de tuberías interiores

1. Trate de evitar la influencia de las tuberías en la iluminación interior, y no debe obstaculizar la apertura y el cierre de las ventanas;

2. No debe afectar la operación y el mantenimiento del equipo (como inspección de tubería y levantamiento del equipo);

3. En áreas donde hay muchos cruces de tuberías horizontales, generalmente Según la dirección de las tuberías, la vertical y horizontal Los rangos de elevación se delinean y las tuberías están dispuestas en capas;

4. La tubería térmica generalmente está dispuesta por encima de la tubería de aceite.Cuando debe organizarse debajo de la tubería de aceite, las medidas de aislamiento confiables deben ser tomado para la tubería térmica debajo de la válvula, brida o posible aceite fuga de la tubería de aceite;

5. La tubería en la zanja debe estar dispuesta en una sola capa tanto como posible.Cuando se adopta una disposición de múltiples capas, generalmente tuberías pequeñas o Las tuberías con alta presión y muchas válvulas están dispuestas en la parte superior;

6. Las tuberías medianas corrosivas no deben estar dispuestas por encima de los pasajes peatonales y Equipo rotativo;

7. Las tuberías para medios fluidos de clase B no se instalarán en mal ventilado edificios de fábrica, techos interiores o capas internos;

8. Las tuberías para los medios fluidos de clase B no deben organizarse al lado o por encima de tuberías de alta temperatura;

Principios de diseño de la red de tuberías al aire libre

1. La colocación de tuberías en el área de fábrica debe coordinarse con el carreteras, edificios, estructuras, etc. en el área de fábrica para reducir el intersección de tuberías, ferrocarriles y carreteras;

2. Las tuberías de gran diámetro deben estar dispuestas cerca de las columnas de la rejilla de tubería;

3. La tubería de alta temperatura que necesita estar equipada con un "π" El compensador de tipo debe estar dispuesto cerca de la columna;

4. Se deben organizar tuberías de calor, instrumentos y canales de cable eléctrico en el Capa superior de la rejilla de tubería y tuberías de proceso y tuberías medianas corrosivas debe estar dispuesto en la capa inferior;

5. Para el diseño de la tubería en la rejilla de la tubería, el margen del 10-20% debe ser reservado;

6. Cuando las tuberías medias de fluido de clase B se colocan en paralelo o en forma transversal con cables y tuberías de oxígeno, la distancia clara debe cumplir con la especificación requisitos;

7. El medio fluido de clase B no pasará a través de edificios que no tengan nada que hacer con eso;

8. No se deben colocar tuberías de gas de clase B con mayor densidad que el aire ambiente cerca de las puertas y ventanas de los edificios cuando tienen bridas, enhebradas conexiones o estructuras de embalaje;

9. No debe haber componentes que puedan filtrarse, como válvulas, bridas, roscados juntas y compensadores con embalaje, en las tuberías sobre las carreteras y vias ferreas;

10. La separación del piso de la galería de tuberías y la distancia neta de las tuberías deben cumplir con los requisitos de instalación y operación;

11. Para tuberías de vapor o tuberías de gas condensables, las tuberías de la rama deben estar conectadas Desde la parte superior de la tubería principal, y la tubería de condensado de vapor debe ser conectado a la parte superior de la tubería principal de recuperación

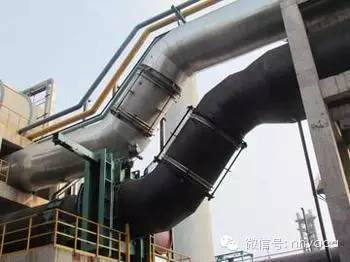

pipeline 01.jpg

Compensación térmica de la tubería

El medio transportado por algunas tuberías de presión a menudo tiene las características de Alta temperatura y alta presión o debido al cambio de entorno de trabajo temperatura, la expansión térmica y la contracción de los materiales metálicos son causado.El diseño del diseño de la tubería debe considerar completamente la absorción de desplazamiento térmico.Una vez dispuesto incorrectamente, algunas partes de la tubería ser dañado debido al estrés térmico excesivo, o el empuje excesivo será generado en el soporte, lo que afectará la seguridad del soporte de la tubería, Afectando así el funcionamiento normal del sistema de tuberías.

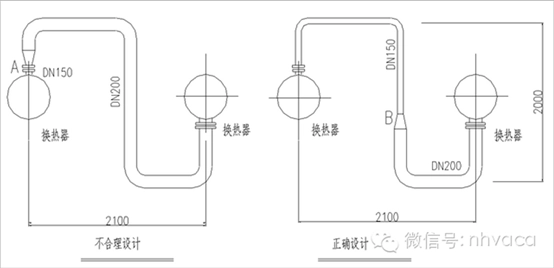

Ejemplo: La imagen muestra una tubería que conecta dos intercambiadores de calor en una fábrica, el presión de trabajo p = 4.0mpa, temperatura de trabajo t = 316, el diámetro exterior del La tubería es φ219, la distancia central del intercambiador de calor es de 2.1 m y el medio El tubo de conexión es horizontal.A una distancia de 2 m, hay una tubería reductora DN200/DN150 en A. Se muestran las dimensiones de diseño e instalación de la tubería en la figura.

Operando Estado: las grietas aparecen muchas veces en la costura de soldadura a la conexión entre el reductor y la brida.

Análisis de la Causa: Debido a la disposición cercana del equipo, el intermedio La tubería de conexión es corta, el diámetro de la tubería es grande, la flexibilidad es pobre, y la capacidad de absorber la expansión y la deformación térmica es pequeña.Después de la Análisis de flexibilidad del sistema de tuberías, A está sujeto a un gran lateral Momento de empuje y empuje

Medidas: debido a La limitación del sitio, es imposible cambiar la longitud de la tubería, Por lo tanto, el diámetro de la tubería debe cambiarse y la junta de tubería de diferentes diámetro se mueve de A a B. El diámetro exterior de la tubería AB se reduce de 219 mm a 159 mm, de modo que se mejore la flexibilidad de la tubería.Al mismo tiempo, la ubicación de la concentración de estrés en la conexión entre el reductor y la tubería debido al cambio repentino de forma también se mueve de la más alta Área de estrés al área de estrés inferior.De esta manera, el valor máximo de estrés de La tubería se reduce, y después de varios años de pruebas de producción, Se han obtenido resultados satisfactorios.

Tubería Vibración:

Peligro: tuberías La vibración es un fenómeno común.La vibración severa acelerará el crecimiento de las grietas y amenaza la seguridad del sistema.Vibración de tuberías conectadas con El equipo, especialmente aquellos relacionados con la maquinaria alternativa, es inevitable, pero debe controlarse dentro de un cierto rango.

Causas: el El movimiento alternativo y la vibración del equipo causan la vibración del tubería conectada al equipo (como compresores, turbinas de vapor, bombas, ventiladores, etc.);La resonancia es fácil de ocurrir con pulsación media o fluctuaciones de presión (como compresores de pistón, cambios en el flujo medio o Cambios en las condiciones de trabajo, etc.);flujo de dos fases inestable (como pobre drenaje de tuberías de vapor), martillo líquido (apertura repentina y cierre de válvulas), Los terremotos, el viento, etc. agravarán la vibración de la tubería.

Preventivo medidas:

Evitar que el Transmisión de la vibración del equipo, como una junta blanda en la junta

Aumenta el tanque de amortiguación para garantizar la estabilidad del medio;Por ejemplo, reduzca el Número de codos en la tubería conectado al compresor y apropiadamente Agregar soportes de tubería para aumentar la estabilidad;

Asegurar pendiente de instalación, aumentar el drenaje del agua, evitar el flujo de dos fases y prevenir Impacto del agua.

Soporte de tubería, Seguridad de diseño de componentes

Soporte (asiento) seguridad

El soporte (asiento) se usa principalmente para soportar el peso, estabilizar el sistema de tuberías, límite el desplazamiento (grado de libertad) de la tubería, y a prueba de choque y absorción de impactos.Por lo tanto, el diseño del diseño de la tubería debe ser razonablemente organizado de acuerdo con el tipo, características y requisitos de seguridad del medio para ser transportado, y la estructura adecuada del soporte y la percha debe seleccionarse correctamente para mejorar la distribución de tensión de la tubería y asegurar el funcionamiento seguro de la tubería.El diseño y el diseño de la percha se puede determinar de acuerdo con el cálculo del diseño de la tubería y software de diseño de resistencia estructural o seleccionado de acuerdo con el relevante Manual de diseño.

Componente de tuberías Seguridad de calidad y diseño

Tubería Los componentes incluyen tuberías, camisetas, codos, reductores, válvulas, bridas, juntas, filtros, compensadores, etc., y sus requisitos de selección y diseño son Introducido en el capítulo sobre materiales de tubería.Aquí solo presentamos lo que Se deben hacer consideraciones en términos de la disposición de los accesorios de tuberías.

Principio de diseño de componentes de la tubería: se debe organizar en el lugar con pequeño desplazamiento de deformación y bajo estrés tanto como sea posible.

Válvula Arreglo: La disposición de la izquierda es mejor que la de la derecha.

disposición del compensador

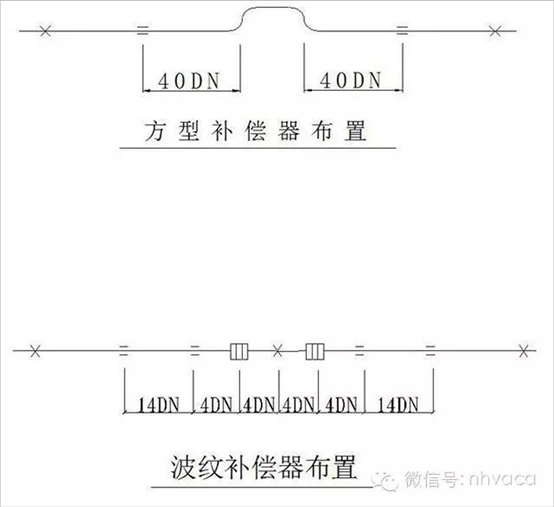

Para El compensador de tipo π, generalmente se requiere que se organice en el centro de la sección de la tubería entre dos puntos fijos, y un soporte de guía debe ser proporcionado en una posición apropiada para facilitar la absorción de térmico desplazamiento;Para el compensador corrugado de uso general, se requiere estar organizado junto al soporte fijo y de acuerdo con el fabricante Requiere un cierto soporte de guía para garantizar la estabilidad del compensador. Consulte la siguiente figura para ver los requisitos de configuración del soporte:

Efectos sobre dispositivos conectados:

La fuerza y el par de la tubería en el equipo conectado debe cumplir con el Regulaciones permitidas por el fabricante del equipo.Si excede el regulaciones, afectará la seguridad del equipo y causará fugas a la brida de conexión.

medida:

Un apoyo y La percha se proporciona a la conexión del equipo para soportar el peso del tubería y el empuje del extremo de la tubería, como se muestra en la figura a continuación.

Mejorar el flexibilidad de la tubería en la conexión, como una junta flexible o un Codo flexible.Si un compensador corrugado de uso general (o articulación blanda) es Instalado, se debe prestar atención a la influencia de la fuerza de la placa ciega.Como se muestra en la imagen:

Distancia de seguridad de la tubería y método de colocación

El intersectar la relación y la distancia de seguridad de varias tuberías, como Se deben organizar el calor, la electricidad y los medios de fluido inflamables y explosivos en estricta conformidad con los requisitos de las regulaciones y especificaciones, y se deben tomar medidas efectivas si no pueden satisfacerse.Si el La tubería se coloca correctamente o no afectará la seguridad de la tubería. Por ejemplo, la tubería de medio fluido de clase B no debe estar dispuesto en el trinchera sin medidas de seguridad (especialmente como la tubería de gas licuada que es más pesado que el aire).

Válvula También son dispositivos muy importantes en la instalación de tuberías.Como algunos forjados válvulas ( válvula de verificación de titanio) y válvulas de fundición de gran tamaño.
