14 controindicazioni per l'installazione e la risoluzione dei problemi della valvola

  • Autore:Cowinns
  • Fonte:Cowinns
  • Rilasciare il:2020-04-27
14 controindicazioni per l'installazione e la risoluzione dei problemi della valvola


Una valvola è un dispositivo utilizzato per controllare direzione, pressione e flusso di un fluido in un sistema di fluidi. È un dispositivo che consente al mezzo (liquido, gas, polvere) nelle tubazioni e nelle apparecchiature di fluire o arrestarsi e può controllarne il flusso. Nel processo di costruzione, come è la valvola installato influirà direttamente sul normale funzionamento in futuro. Questo articolo riassumerà alcune precauzioni durante l'installazione della valvola.

Tabù 1: i principali materiali, attrezzature e prodotti utilizzati nella costruzione mancano documenti di valutazione della qualità tecnica o qualificazione del prodotto certificati che soddisfano gli standard attuali emessi dallo Stato o dal Ministero.

Conseguenze: la qualità del progetto è non qualificato, c'è un pericolo nascosto di incidente e non può esserlo consegnato e utilizzato in tempo, e deve essere rielaborato per la riparazione; risultante in ritardo del periodo di costruzione e aumento dell'input di manodopera e materiale.

Misure: i principali materiali, attrezzature e prodotti utilizzati per l'approvvigionamento idrico, il drenaggio, il riscaldamento e l'igiene i progetti dovrebbero avere documenti o prodotti di valutazione della qualità tecnica certificazioni conformi alle norme vigenti emesse dal Paese o il ministero; dovrebbero indicare i nomi dei prodotti, i modelli, le specifiche, e standard nazionali di qualità Codice, data di fabbricazione, nome e ubicazione di produttore, certificato o codice di ispezione del prodotto.

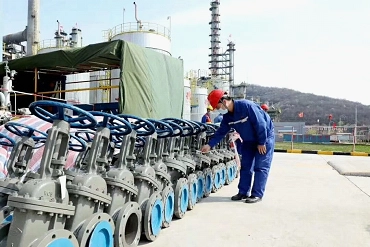

water valve.jpg

Taboo 2: Prima dell'installazione della valvola, è necessario il controllo di qualità necessario non effettuato secondo le norme.

Conseguenze: durante il funzionamento del sistema, l'interruttore della valvola non è flessibile, la chiusura non è rigorosa e il fenomeno di perdite d'acqua (vapore), che provoca rilavorazioni e riparazioni, e anche influisce sul normale approvvigionamento idrico (vapore).

Misure: prima dell'installazione della valvola, è necessario eseguire la prova di resistenza alla pressione e tenuta. La prova deve essere condotto con il 10% di ogni lotto (stessa marca, stessa specifica, stesso modello) quantità e non meno di una. Per le valvole a circuito chiuso installate sul tubo principale da tagliare, la prova di resistenza e tenuta deve essere eseguita una di uno. La pressione di prova della forza e della tenuta della valvola deve essere conforme a disposizioni del "Codice per l'accettazione della qualità di costruzione delle acque degli edifici Ingegneria di approvvigionamento, drenaggio e riscaldamento "(GB 50242-2002).

Taboo 3: le specifiche e i modelli delle valvole installate non soddisfano i requisiti di progettazione. Ad esempio, la pressione nominale della valvola è inferiore rispetto alla pressione di prova del sistema; la valvola a saracinesca viene utilizzata quando il diametro della il tubo di diramazione dell'acqua è inferiore o uguale a 50 mm; la valvola di intercettazione è utilizzato per i tubi a secco e riser del riscaldamento dell'acqua calda; e la valvola a farfalla viene utilizzato per il tubo di aspirazione della pompa antincendio.

Conseguenze: influenzano la normale apertura e chiusura della valvola e regolazione della resistenza, pressione e altro funzioni. Ha persino causato danni alla valvola e riparazioni forzate durante il sistema operazione.

Misure: familiarità con l'applicazione ambito di varie valvole, selezionare le specifiche e i modelli delle valvole in base a ai requisiti di progettazione. La pressione nominale della valvola deve essere conforme a requisiti della pressione di prova del sistema. Secondo i requisiti del specifiche costruttive: il diametro del tubo di diramazione dell'acqua è inferiore a o uguale a 50mm dovrebbe essere usato valvola a globo; quando il diametro del tubo è maggiore di 50mm dovrebbe essere usato valvola a saracinesca. Le valvole a saracinesca devono essere utilizzate per l'acqua calda il riscaldamento delle valvole di controllo a secco e verticali e le valvole a farfalla non dovrebbero essere utilizzato per i tubi di aspirazione delle pompe antincendio.

Taboo 4: il metodo di installazione della valvola è errato. Ad esempio, il flusso la direzione dell'acqua (vapore) della valvola a globo o della valvola di ritegno è opposta il segno, lo stelo della valvola è installato verso il basso, l'orientamento orizzontale la valvola di ritegno è installata verticalmente e non vi è spazio aperto o chiuso per la valvola a saracinesca aperta o la maniglia della valvola a farfalla. Non affrontare l'ispezione porta.

Conseguenze: guasto della valvola, difficoltà la revisione dell'interruttore e lo stelo della valvola rivolto verso il basso spesso causano acqua perdita.

Misure: installare in conformità con le istruzioni di installazione della valvola. La valvola a saracinesca aperta ha abbastanza stelo per estendere l'altezza di apertura. La valvola a farfalla considera pienamente la rotazione spazio della maniglia. Vari steli non dovrebbero essere più bassi dell'orizzontale posizione, figuriamoci verso il basso. Le valvole a scomparsa non devono solo essere dotate di porte di ispezione che soddisfano le esigenze di apertura e chiusura delle valvole, ma anche lo stelo della valvola deve essere rivolto verso le porte di ispezione.

Tabù 5: Flange valvole ordinarie per flange valvole a farfalla, in particolare per valvola a farfalla set tripla

Conseguenze: la dimensione della farfalla la flangia della valvola e la flangia della valvola comune sono diverse e alcune flange hanno a piccolo diametro interno e l'aletta della valvola a farfalla è grande, causando l'apertura della valvola o l'apertura difficile e danneggiandola.

Misure: la flangia deve essere elaborata in base alle dimensioni effettive della flangia della valvola a farfalla.

Taboo 6: Nessun foro o parte incorporata è riservato nella costruzione del struttura dell'edificio, o la dimensione dei fori riservati è piccola e incorporata le parti non sono contrassegnate.

Conseguenze: durante la costruzione di il progetto di riscaldamento e sanificazione, tagliando la struttura dell'edificio e anche il taglio delle barre di acciaio sollecitate influirà sulle prestazioni di sicurezza del costruzione.

Misure: seriamente familiare con la costruzione disegni del progetto di riscaldamento e risanamento, in base alle esigenze del installazione di condotte e supporti di supporto, cooperare attivamente e attentamente con la costruzione della struttura di costruzione per riservare buchi e parti incorporate, in particolare si riferiscono ai requisiti di progettazione e costruzione specifiche.

Tabù 7: Quando la tubazione è saldata, il disallineamento del tubo dopo il l'allineamento non è su una linea centrale, non c'è spazio tra l'allineamento, il il tubo a pareti spesse non è spalato e la larghezza e l'altezza della saldatura no soddisfare i requisiti delle specifiche di costruzione.

Conseguenze: disallineamento del tubo non influenza direttamente la qualità della saldatura e la qualità della percezione nel linea centrale. Non c'è spazio alla bocca, il tubo a parete spessa non spala la scanalatura e la larghezza e l'altezza della saldatura non soddisfano i requisiti. Il la saldatura non può raggiungere i requisiti di resistenza.

Misure: dopo aver saldato il tubo al testa a testa, il tubo non deve essere disallineato. Il centro dovrebbe essere al centro linea e il divario dovrebbe essere lasciato. Il tubo a parete spessa deve essere spalato. In Inoltre, la larghezza e l'altezza della saldatura devono essere saldate secondo la norma specifiche.

Tabù 8: la conduttura viene sepolta direttamente sul terreno ghiacciato e non trattata terreno sciolto. La spaziatura e la posizione dei pilastri della tubazione sono improprie, anche sotto forma di mattoni a secco.

Conseguenze: a causa del supporto instabile, la tubazione è stata danneggiata durante il processo di riempimento, con conseguente rielaborazione e riparare.

Misure: la tubazione non deve essere sepolta in terreno ghiacciato e terreno sciolto non trattato. La spaziatura dei moli deve rispettare il requisiti delle specifiche di costruzione. I cuscinetti di supporto devono essere fermo, specialmente all'interfaccia della conduttura, e non dovrebbe sopportare forze di taglio. I pontili devono essere costruiti con malta cementizia per garantire integrità e fermezza.

Tabù 9: Il materiale dei bulloni di espansione utilizzati per fissare la staffa del tubo è inferiore, il diametro dei bulloni di espansione installati è troppo grande o i bulloni di espansione sono installati su muri di mattoni o anche su pareti leggere.

Conseguenze: il supporto del tubo è allentato, il tubo è deformato o addirittura cade.

Misure: i prodotti qualificati devono essere selezionato per i bulloni di espansione. Se necessario, è necessario prelevare campioni collaudo e ispezione. Il diametro dei bulloni di espansione non dovrebbe essere maggiore del diametro esterno dei bulloni di espansione di 2 mm.

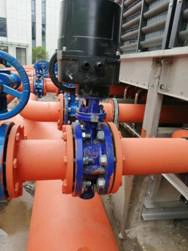

butterfly valve.jpg

Taboo 10: la flangia e la guarnizione della connessione della tubazione non sono robuste abbastanza, e il bullone di connessione ha un diametro corto o sottile. I cuscinetti di gomma sono usati per i tubi termici, i cuscinetti di amianto sono usati per i tubi dell'acqua fredda e vengono utilizzati cuscinetti a doppio strato o cuscinetti conici.

Conseguenze: il giunto a flangia no stretto, persino danneggiato, e c'è perdita. Guarnizione della flangia che sporge nel il tubo aumenterà la resistenza del flusso d'acqua.

Misure: flange e guarnizioni per tubazioni deve soddisfare i requisiti della pressione di esercizio della progettazione della tubazione. Guarnizioni flangiate per il riscaldamento e le tubazioni di alimentazione dell'acqua calda devono essere tamponi di gomma per l'amianto; flangia le guarnizioni per i tubi di alimentazione e drenaggio dell'acqua devono essere cuscinetti di gomma. La guarnizione della flangia non deve sporgere nel tubo e il suo cerchio esterno è adatto al foro del bullone della flangia. Non dovrebbero essere presenti cuscinetti smussati o diverse guarnizioni posizionato al centro della flangia. Il diametro del bullone della flangia di collegamento dovrebbe essere inferiore a 2 mm rispetto all'apertura della flangia. La lunghezza dell'asta del bullone il dado sporgente dovrebbe essere 1/2 dello spessore del dado.

Taboo 11: Durante la prova di resistenza alla pressione idraulica e la prova di tenuta del sistema di tubazioni, sono solo le variazioni del valore della pressione e del livello dell'acqua osservato e l'ispezione delle perdite non è sufficiente.

Conseguenze: La perdita si verifica dopo il il sistema di tubazioni è in funzione e influisce sul normale utilizzo.

Misure: quando il sistema di tubazioni è testato secondo i requisiti di progettazione e le specifiche di costruzione, in oltre a registrare il valore della pressione o le variazioni del livello dell'acqua all'interno di tempo specificato, è particolarmente necessario verificare attentamente se esiste un problema di perdita.

Taboo 12: i tubi di scarico, acqua piovana e condensa sono nascosti senza test di chiusura dell'acqua.

Conseguenze: può causare perdite d'acqua e perdite dell'utente.

Misure: il test di chiusura dell'acqua dovrebbe essere controllato e accettato nel rigoroso rispetto delle specifiche. Metropolitana installazione, controsoffitto, sala tubi e altri liquami nascosti, acqua piovana, condensa, ecc. devono essere garantiti per evitare perdite.

Taboo 13: il sistema di tubazioni non viene lavato accuratamente prima del completamento e la portata e la velocità non possono soddisfare i requisiti di lavaggio della tubazione. Anche il lavaggio viene sostituito dallo scarico della prova di pressione idraulica.

Conseguenze: la qualità dell'acqua no soddisfare i requisiti per il funzionamento del sistema di tubazioni, che spesso provoca la riduzione o il blocco della sezione della tubazione o della sezione della valvola specialmente per valvola a farfalla con sede metallo su metallo. Questa delicata superficie del sedile a farfalla dovrebbe essere protetta con più attenzione.

Misure: lavare con il succo massimo impostato flusso nel sistema o velocità del flusso d'acqua non inferiore a 3 m / s. Il colore e trasparenza dell'acqua in uscita e del colore dell'acqua e trasparenza del l'acqua in ingresso deve essere la stessa mediante ispezione visiva.

Taboo 14: Test della pressione dell'acqua a temperatura negativa durante l'inverno costruzione.

Conseguenze: mentre il tubo si congela rapidamente durante il test idrostatico, la provetta si congela.

Misure: provare a eseguire la pressione dell'acqua test prima dell'applicazione invernale e soffiare l'acqua dopo il test della pressione, soprattutto l'acqua nella valvola deve essere pulita, altrimenti la valvola lo farà congelare e rompere. Il progetto deve essere eseguito sotto il test della pressione dell'acqua in inverno, e la temperatura interna positiva dovrebbe essere mantenuta, e il l'acqua deve essere scaricata dopo la prova di pressione. Quando il test idraulico è non disponibile, è possibile utilizzare aria compressa per i test.
