Come scegliere i materiali delle valvole per condizioni di alta temperatura?

Cowinns Cowinns 2020-05-29 12:43:31
Come scegliere i materiali delle valvole per l'alto condizioni di temperatura?

L'alta temperatura le condizioni di lavoro comprendono principalmente la temperatura ad alta temperatura e ad alta temperatura I, classe II ad alta temperatura, classe III ad alta temperatura, alta temperatura classe IV e classe V ad alta temperatura, che saranno introdotte separatamente sotto.

1. Sotto-alto temperatura

  Sotto-alta temperatura significa che la temperatura di lavoro della valvola è nell'intervallo di 325 ~ 425 ℃. Se il mezzo è acqua e vapore, WCB, WCC, A105, WC6 e WC9 sono principalmente utilizzati. Se il mezzo è olio contenente zolfo, C5, CF8, CF3, CF8M, CF3M, ecc., che sono resistenti a corrosione da solfuro, sono principalmente utilizzati. Sono utilizzati principalmente in atmosfera e dispositivi di aspirazione e dispositivi di coking ritardati nelle raffinerie di petrolio. A quest'ora, le valvole in CF8, CF8M, CF3 e CF3M non vengono utilizzate per la soluzione acida corrosione, ma per prodotti petroliferi contenenti zolfo e petrolio e gas oleodotti. In questa condizione di lavoro, la massima temperatura di esercizio di CF8, CF8M, CF3 e CF3M sono 450 ℃. Per centrale elettrica della valvola a saracinesca della conduttura del vapore della centrale elettrica con premere la valvola a saracinesca di tenuta, la temperatura di applicazione è di 450 ℃

WCB globe valve.jpg

2. Classe ad alta temperatura io

  quando la temperatura di lavoro della valvola è 425 ~ 550 ℃, è classe I ad alta temperatura (indicata come classe PI). Il il materiale principale della valvola di livello PI è CF8 nello standard ASTMA351, che è "terre rare a medio carbonio al nichel-carbonio di grado I ad alta temperatura acciaio resistente al calore di alta qualità in titanio ". Perché il grado PI è a nome specifico, è incluso il concetto di acciaio inossidabile ad alta temperatura (P) Qui. Pertanto, se il mezzo di lavoro è acqua o vapore, sebbene acciaio ad alta temperatura WC6 (t ≤ 540 ℃) o WC9 (t ≤ 570 ℃) può anche essere usato, anche se può essere anche l'acciaio ad alta temperatura C5 (ZG1Cr5Mo) usato per olio contenente zolfo Non possono essere chiamati gradi PI Qui.

3. Classe ad alta temperatura ⅱ

  Il la temperatura di lavoro della valvola è 550 ~ 650 ℃, che è impostato come classe II ad alta temperatura (indicato come classe P II per corto). La valvola ad alta temperatura PⅡ viene utilizzata principalmente nel dispositivo di cracking catalitico dell'olio pesante della raffineria di petrolio. Contiene alto valvola a saracinesca resistente all'usura del rivestimento di temperatura utilizzata nell'ugello a tre giri e altre parti. Il materiale principale della valvola P is è CF8 nello standard ASTMA351 basato su "alta temperatura Ⅱ grado medio carbonio nichel cromo terre rare tantalio titanio acciaio resistente al calore ".

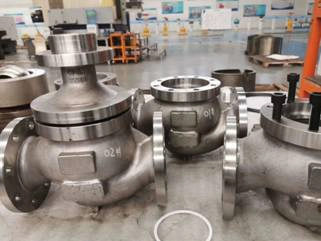

CF8 globe valve.jpg

4. Alta temperatura Ⅲ

  Il la temperatura di lavoro della valvola è 650 ~ 730 ℃, impostato ad alta temperatura Ⅲ (indicato come P Ⅲ). PⅢ valvole ad alta temperatura sono utilizzato principalmente nelle grandi unità di cracking catalitico di olio pesante nelle raffinerie. Il materiale del corpo principale della valvola ad alta temperatura di grado PⅢ è CF8M basato sullo standard ASTMA351 "Media di grado III per alte temperature carbonio cromo nichel molibdeno terre rare titanio tantalio rinforzato con calore acciaio resistente ".

5. Alta temperatura Ⅳ

  Il la temperatura di lavoro della valvola è 730 ~ 816 ℃, impostato a livello di temperatura elevata Ⅳ (in breve denominato livello P Ⅳ). Il limite superiore della temperatura operativa della valvola PIV è 816 ° C perché il massimo temperatura fornita nella norma pressione pressione-temperatura ASMEB16134 di il design della valvola è 816 ° C (1500υ). Inoltre, dopo che la temperatura di lavoro supera gli 816 ° C, l'acciaio è vicino all'entrata nella zona di temperatura di forgiatura. A questa volta, il metallo è nella zona di deformazione plastica, il metallo ha una buona plasticità ed è difficile resistere a forti pressioni di esercizio e impatto forza senza rimanere deformato. Il materiale principale della valvola PⅣ è CF8M nello standard ASTMA351, che è un tipo base "Raro ad alto tenore di carbonio al nichel-molibdeno medio per alte temperature tantalio di titanio terroso rinforzato resistente al calore acciaio ". Acciai inossidabili resistenti al calore come F310 (contenuto C ≥01050%) e F310H in CK-20 e ASTMA182 standard.

6. Alta temperatura Ⅴ livello

     Il la temperatura di lavoro della valvola è superiore a 816 ℃, denominata classe PⅤ, valvola ad alta temperatura classe PⅤ (utilizzata come valvola di intercettazione, non una valvola a farfalla di regolazione) devono utilizzare metodi di progettazione speciali, come il rivestimento isolamento o raffreddamento ad acqua o gas, ecc., possono garantire il normale funzionamento di la valvola. Pertanto, il limite superiore della temperatura di lavoro della valvola ad alta temperatura PⅤ non è specificato, poiché il funzionamento la temperatura della valvola di controllo non è risolta solo dai materiali, ma da mezzi di progettazione speciali, e i principi di base dei mezzi di progettazione sono i stesso. PⅤ la valvola per alta temperatura può scegliere materiali ragionevoli che possono soddisfare la valvola in base al suo mezzo di lavoro e pressione di esercizio e lo speciale metodo di progettazione adottato. Nella valvola PⅤ per alte temperature, generalmente la valvola di inserimento fumi o la farfalla l'inserto della valvola o la piastra a farfalla usano spesso la lega ad alta temperatura HK-30, HK-40 secondo lo standard ASTMA297, possono resistere all'ossidazione e ridurre i gas al di sotto di 1150 ℃ resistenza alla corrosione, ma non possono resistere agli urti e alle alte pressioni carichi.
