Comment choisir les matériaux des vannes pour des conditions de température élevées?

Cowinns Cowinns 2020-05-29 12:43:31
Comment choisir des matériaux de valve pour haute conditions de température?

La haute température les conditions de travail comprennent principalement la température sous-élevée, la classe haute température I, classe haute température II, classe haute température III, haute température classe IV et classe haute température V, qui seront introduites séparément au dessous de.

1. Sous-élevé Température

  Sous-élevé température signifie que la température de fonctionnement de la vanne est dans la plage de 325 ~ 425 ℃. Si le milieu est de l'eau et la vapeur, WCB, WCC, A105, WC6 et WC9 sont principalement utilisés. Si le support est les huiles contenant du soufre, C5, CF8, CF3, CF8M, CF3M, etc., qui résistent à la corrosion au sulfure, sont principalement utilisées. Ils sont principalement utilisés dans l'atmosphère et les appareils à vide et les appareils à coke retardé dans les raffineries de pétrole. En ce moment, les vannes en CF8, CF8M, CF3 et CF3M ne sont pas utilisées pour les solutions acides la corrosion, mais pour les produits pétroliers contenant du soufre et le pétrole et le gaz pipelines. Dans cette condition de travail, la température maximale de travail de CF8, CF8M, CF3 et CF3M est de 450 ℃. Pour conception de Cowinns de valve de porte de canalisation de vapeur de centrale robinet-vanne à joint étanche, la température d'application est de 450 ℃

WCB globe valve.jpg

2. Classe de température élevée je

  Quand la température de travail de la vanne est de 425 ~ 550 ℃, c'est la classe de température élevée I (appelée classe PI). le Le matériau principal de la vanne de niveau PI est CF8 dans la norme ASTMA351, qui est "terres rares à teneur moyenne en chrome-nickel à haute température de grade I titane de haute qualité résistant à la chaleur ". Parce que le grade PI est un nom spécifique, le concept de l'acier inoxydable à haute température (P) est inclus ici. Par conséquent, si le fluide de travail est de l'eau ou de la vapeur, bien que acier haute température WC6 (t ≤ 540 ℃) ou WC9 (t ≤ 570 ℃) peut également être utilisé, bien que l'acier haute température C5 (ZG1Cr5Mo) puisse utilisé pour l'huile contenant du soufre Ils ne peuvent pas être appelés grades PI ici.

3. Classe de température élevée Ⅱ

  le la température fonctionnante de la valve est 550 ~ 650 ℃, qui est définie comme classe de température élevée II (appelée classe P II pour court). La vanne haute température PⅡ est principalement utilisée dans le dispositif de craquage catalytique de pétrole lourd d'une raffinerie de pétrole. Il contient des soupape à vanne résistante à l'usure de revêtement de température utilisée dans la buse à trois rotations et autres parties. Le matériau principal de la vanne P Ⅱ est CF8 dans la norme ASTMA351 basée sur "tant à haute température Ⅱ carbone moyen nickel chrome terre rare titane titane tantale acier renforcé résistant à la chaleur ".

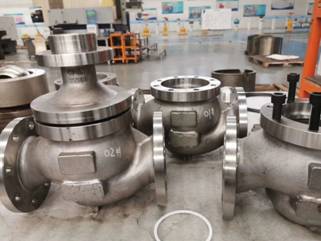

CF8 globe valve.jpg

4. Haute température Ⅲ

  le la température fonctionnante de la valve est 650 ~ 730 ℃, réglé à haute température Ⅲ (appelé P Ⅲ). Les vannes haute température PⅢ sont principalement utilisé dans les grandes unités de craquage catalytique de pétrole lourd dans les raffineries. le matériau du corps principal de la vanne haute température de qualité PⅢ est CF8M basé sur la norme ASTMA351 "Milieu de classe III haute température carbone chrome nickel molybdène terre rare titane tantale chaleur renforcée acier résistant ".

5. Haute température Ⅳ

  le la température fonctionnante de la valve est 730 ~ 816 ℃, réglé à un niveau de température élevé high (appelé niveau P Ⅳ pour faire court). La limite supérieure de la température de fonctionnement de la vanne PIV est de 816 ° C car le maximum température fournie dans la norme ASMEB16134 pression-température nominale de la conception de la vanne est de 816 ° C (1500 u). De plus, après que la température de travail a dépassé 816 ° C, l'acier est sur le point d'entrer dans la zone de température de forgeage. À cette fois, le métal est dans la zone de déformation plastique, le métal a une bonne plasticité, et il est difficile de résister à une pression de service élevée et à un impact force sans rester déformé. Le matériau principal de la valve PⅣ est CF8M dans la norme ASTMA351, qui est un type de base "à haute température IV grade moyen carbone chrome nickel molybdène rare terre titane renforcé au tantale résistant à la chaleur acier ". Aciers inoxydables résistants à la chaleur tels que F310 (teneur en C ≥01050%) et F310H en CK-20 et ASTMA182 normes.

6. Élevé température Ⅴ niveau

     le la température de fonctionnement de la vanne est supérieure à 816 ℃, appelée classe PⅤ, vanne haute température de classe PⅤ (utilisée comme vanne d'arrêt, pas vanne papillon de régulation) doit utiliser des méthodes de conception spéciales, telles que le revêtement l'isolation ou le refroidissement à l'eau ou au gaz, etc., peuvent assurer le fonctionnement normal de la valve. Par conséquent, la limite supérieure de la température de fonctionnement de la vanne haute température PⅤ n'est pas spécifiée, car le fonctionnement la température de la vanne de régulation n'est pas résolue uniquement par les matériaux, mais par des moyens de conception spéciaux, et les principes de base des moyens de conception sont les même. La vanne haute température PⅤ peut choisir matériaux raisonnables qui peuvent répondre à la soupape en fonction de son milieu de travail et la pression de travail et la méthode de conception spéciale adoptée. Dans la vanne haute température PⅤ, généralement la vanne d'insertion de la cheminée ou le papillon l'insert de soupape ou la plaque papillon utilisent souvent un alliage haute température HK-30, HK-40 selon la norme ASTMA297, ils peuvent résister à l'oxydation et réduire le gaz en dessous de 1150 resistance Résistance à la corrosion, mais ne peuvent pas résister aux chocs et aux hautes pressions charges.
