Les termes « action directe » et « action inverse » font référence à l'actionneur d'une vanne de régulation pneumatique à membrane. Lorsque l’air pénètre dans la partie supérieure du diaphragme, la tige de poussée se déplace vers le bas, ce qu’on appelle une action directe. Lorsque l'air pénètre dans la partie inférieure du diaphragme, la tige de poussée se déplace vers le haut, ce qu'on appelle l'action inverse.

Veuillez vous référer à Cowinns pour plus d'informations. vanne de régulation haute pression.

Les termes « ouvert à l'air » et « fermé à l'air » font référence à l'ensemble de la vanne de régulation. À mesure que le signal augmente, la vanne s'ouvre progressivement, ce qu'on appelle une vanne d'air ouvert. À mesure que le signal augmente, la vanne se ferme progressivement, ce qu'on appelle une vanne fermée à l'air. Lorsqu'il n'y a aucun signal, la vanne d'air ouverte est en position fermée et la vanne d'air fermée est en position complètement ouverte.

« Flux ouvert » et « flux fermé » se réfèrent au fluide. Lorsque le sens d'écoulement du fluide au niveau de l'orifice est vers le sens d'ouverture de la vanne, on parle de type à débit ouvert. À l’inverse, lorsque le sens d’écoulement du fluide est orienté vers le sens de fermeture de la vanne, on parle de type à flux fermé.

1. Les modes de fonctionnement de l'actionneur pneumatique.

(1) L'action directe et inverse de l'actionneur pneumatique. Lorsque la pression d'air d'entrée de l'actionneur pneumatique augmente, la tige de poussée se déplace vers le bas, ce qui est appelé action directe. À l’inverse, lorsque la pression de l’air d’entrée augmente, la tige de poussée se déplace vers le haut, ce qu’on appelle l’action inverse.

(2) L'installation directe et inversée du mécanisme de régulation. La tige de valve a deux formes d'installation : installation directe et installation inversée. Lorsque la tige de vanne se déplace vers le bas et que la section transversale d'écoulement entre la tige de vanne et le siège de vanne diminue, on parle de vanne à installation directe. À l’inverse, lorsque la tige de la vanne se déplace vers le bas et que la section transversale du débit augmente, on parle de vanne à installation inversée. Pour une vanne à installation directe à double guidage, elle devient une vanne à installation inversée tant que la tige de vanne est reliée à l'extrémité inférieure de la tige de vanne. Pour les vannes d'un diamètre nominal (Dg) inférieur à 25 mm, elles sont généralement à guidage unique et n'ont donc qu'une forme d'installation directe.

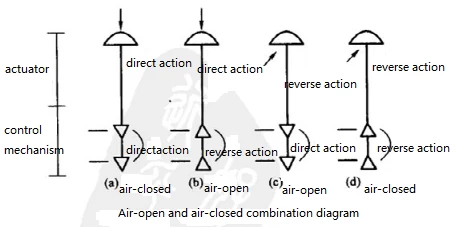

(3) Les modes de fonctionnement de l'actionneur pneumatique. Les actionneurs pneumatiques ont deux formes : ouverts à l'air et fermés à l'air. Lorsque la pression du signal augmente, la vanne s'ouvre, ce qu'on appelle air-open ; à l'inverse, lorsque la pression du signal augmente, la vanne se ferme, ce qu'on appelle la fermeture à air. Étant donné que l'actionneur a à la fois des actions directes et inverses et que la vanne de régulation (avec une tige de vanne à double guidage) a également des actions directes et inverses, le mode air-ouvert ou air-fermé de l'actionneur pneumatique est formé par cette combinaison.

Pour les vannes de régulation de petit diamètre, la fonction d'ouverture ou de fermeture d'air est généralement obtenue en modifiant l'action directe ou inverse de l'actionneur. Pour les vannes de régulation de grand diamètre, la fonction d'ouverture ou de fermeture d'air est généralement obtenue en modifiant l'action directe ou inverse de la vanne de régulation elle-même.

2. Positionneur

Le positionneur est utilisé conjointement avec un actionneur pneumatique à membrane.

1) Action directe du positionneur de vanne : lorsque le signal d'entrée augmente, la pression d'air de sortie vers la membrane augmente.

2) Action inverse du positionneur de vanne : lorsque le signal d'entrée augmente, la pression d'air de sortie vers la membrane diminue.

Un actionneur à action directe, lorsqu'il est associé à un positionneur à action directe, atteint la fonctionnalité d'un actionneur à action directe.

Un actionneur à action directe, lorsqu'il est associé à un positionneur à action inverse, atteint la fonctionnalité d'un actionneur à action inverse.

Un actionneur à action inverse, lorsqu'il est associé à un positionneur à action directe, atteint la fonctionnalité d'un actionneur à action inverse.

Un actionneur à action inverse, lorsqu'il est associé à un positionneur à action inverse, atteint la fonctionnalité d'un actionneur à action directe.

3. Vanne de commande FC ouverte à l'air ou FO fermée à l'air

Dans une vanne de régulation air-ouverte (FC), à mesure que la pression du signal augmente, la zone d'écoulement augmente également.

Dans une vanne de régulation fermée à l'air (FO), la zone d'écoulement diminue à mesure que la pression du signal augmente.
