Principi di tenuta delle valvole (2)
Ci sonomolti tipi di valvole, ma la funzione di base è la stessa, ovvero collegare ointerrompere il flusso dei media. Pertanto, il problema di tenuta della valvola è moltoprominente.
Per garantireche la valvola può intercettare bene il flusso medio e che non si verificano perdite, lo ènecessario per garantire che la valvola sia intatta. Ci sono molte ragioni per la valvolaperdita, incluso un progetto strutturale irragionevole, contatto di tenuta difettososuperficie, allentamento delle parti di fissaggio, cooperazione inadeguata tra la valvolacorpo e cofano, ecc. Tutti questi problemi possono portare alla mancata tenuta della valvolaBene, c'è un problema di perdite. Pertanto, la tecnologia di tenuta delle valvole è unimportante tecnologia legata alle prestazioni e alla qualità delle valvole, che richiedericerca sistematica e approfondita.
Dal suocreazione fino ad oggi, anche la sua tecnologia di tenuta ha avuto un grande successosviluppo. Finora, la tecnologia di tenuta delle valvole si è principalmente riflessa in dueaspetti principali, vale a dire tenuta statica e tenuta dinamica.
Il cosiddetto sigillo statico di solito si riferisce ail sigillo tra due superfici statiche. Il metodo di tenuta della tenuta statica principalmenteusa guarnizioni.
Il cosiddetto sigillo dinamico si riferisce principalmentenon è ammessa la tenuta dello stelo della valvola, cioè il mezzo nella valvolafuoriuscita con il movimento dello stelo della valvola. Il metodo di tenuta della dinamicail sigillo consiste principalmente nell'utilizzare un premistoppa.
Sigillo statico
Staticola tenuta si riferisce alla formazione di una tenuta tra due sezioni statiche. Ilil metodo di tenuta utilizza principalmente guarnizioni. Esistono molti tipi di rondelle. Ille rondelle comunemente usate includono rondelle piatte, o-ring, rondelle avvolgenti,rondelle di forma speciale, rondelle ondulate e rondelle avvolte. Ogni tipo può essere ulteriorediviso in base ai materiali utilizzati.
①Rondella piana. Le rondelle piatte sonorondelle piatte fissate tra due sezioni statiche. In generale, possono esserediviso in rondelle piane di plastica, rondelle piane di gomma, rondelle piane di metallo erondelle piane composite in base ai materiali utilizzati. Ogni tipo di appartamentorondelle ha il suo ambito di applicazione.
②O-ring. L'o-ring si riferisce aguarnizione con sezione a forma di O. Poiché la sua sezione trasversale a forma di O ha uncerto effetto auto-serrante, l'effetto di tenuta è migliore di quello di aguarnizione piatta.
③ Rondella imballata. Guarnizione avvoltasi riferisce a una guarnizione che avvolge un determinato materiale su un altro materiale. Come unla guarnizione ha generalmente una buona elasticità e può migliorare l'effetto di tenuta.
④Rondella speciale. a forma di Specialele rondelle si riferiscono a quelle con forme irregolari, tra cui rondelle ovali, diamanterondelle, rondelle dentate, rondelle a coda di rondine, ecc. Queste rondelle hanno generalmente aeffetto auto-serrante e sono utilizzati principalmente nelle valvole di alta e media pressione.
⑤ Rondella ondulata. Le rondelle ondulate lo sonorondelle che hanno solo una forma ondulata. Queste rondelle di solito consistono in acombinazione di materiali metallici e non metallici. Generalmente hanno ilcaratteristiche di bassa forza di compressione e buon effetto di tenuta.

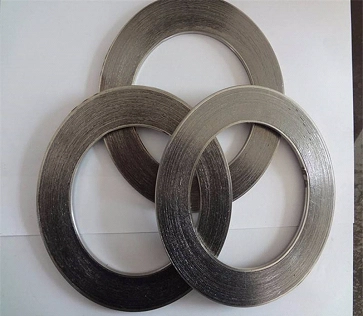

⑥ Avvolgere la lavatrice. Guarnizione arrotolatasi riferisce a una guarnizione formata dall'avvolgimento di una cinghia di metallo molto sottile e di un non metallicocintura insieme, che ha una buona elasticità e tenuta.
Ili materiali di produzione delle guarnizioni comprendono principalmente tre categorie, vale a dire il metallomateriali, materiali non metallici e materiali compositi. Parlando in generale,i materiali metallici hanno alta resistenza e resistenza alle alte temperature. Viso durosigillo di solito per controllo alta temperatura alta pressionevalvola nel design di Cowinns. I materiali metallici comunemente usati includono rame,alluminio e acciaio. Esistono molti tipi di materiali non metallici, inclusiprodotti in plastica, prodotti in gomma, prodotti in amianto, prodotti in canapa, ecc. Questii materiali non metallici sono ampiamente utilizzati e selezionati in base allo specificoesigenze. Esistono anche molti tipi di materiali compositi, tra cui laminati,lastre composite, ecc., anch'esse selezionate in base alle esigenze specifiche.Generalmente, le rondelle ondulate e le rondelle avvolte vengono utilizzate di più.
2. Tenuta dinamica
Dinamicola tenuta si riferisce a una tenuta che non consente il flusso medio nella valvolaperdita con il movimento dello stelo della valvola. Questo è un problema di tenuta durantemovimento relativo. Il metodo di sigillatura utilizza principalmente un premistoppa. Ci sono dueforme di base del premistoppa, in particolare il tipo di ghiandola e il dado di compressione. Ilil tipo di ghiandola è attualmente la forma più utilizzata. In generale, il tipo di ghiandolapuò essere diviso in due tipi: un tipo combinato e un tipo integrale. Sebbeneogni tipo è diverso, contiene fondamentalmente bulloni per la pressatura. Ilil tipo di dado di compressione viene generalmente utilizzato per valvole più piccole. A causa del piccolodimensioni di questo modulo, la forza di compressione è limitata.
Nelpremistoppa, poiché la baderna è a diretto contatto con lo stelo della valvola, tuttorichiede un buon sigillo dell'imballaggio, un piccolo coefficiente di attrito, essere in grado diadattarsi alla pressione e alla temperatura del mezzo e resistere acorrosione. I riempitivi più comunemente utilizzati al momento includono O-ring in gomma,Imballaggio intrecciato in PTFE, imballaggio in amianto e imballaggio in plastica, ecc. Ciascunol'imballaggio ha le sue condizioni e portata adeguate ed è selezionato in base aesigenze specifiche.
Sigillare èprevenire perdite, quindi viene studiato anche il principio di tenuta delle valvoleprevenire perdite. Ci sono due fattori principali che causano perdite, uno è il massimofattore importante che influenza le prestazioni di tenuta, ovvero c'è un divariotra la coppia di tenuta e l'altra è la differenza di pressione tradue lati della coppia di tenuta. Viene anche analizzato il principio di tenuta della valvolada quattro aspetti: sigillatura a liquido, tenuta a gas, tenuta a canale di perditaprincipio e coppia di tenuta della valvola.
Guarnizione liquida
Il liquidola tenuta viene effettuata dalla viscosità e dalla tensione superficiale del liquido.Quando il capillare che perde della valvola è pieno di gas, la tensione superficiale puòrespingere il liquido o introdurre il liquido nel capillare. Questo crea unangolo tangente. Quando l'angolo tangente è inferiore a 90 °, il liquido saràiniettato nel capillare e si verificheranno perdite. Il motivo della perditaè la diversa natura del mezzo. Esperimenti con diversi media lo farannodare risultati diversi nelle stesse condizioni.
Puoi usareacqua, aria o cherosene. E quando l'angolo tangente è maggiore di 90 °,si verificherà anche una perdita. Perché è legato al grasso o al film cerosola superficie metallica. Una volta dissolti i film sottili su queste superfici, ilcaratteristiche del cambiamento di superficie del metallo e liquido originariamente respintobagnerà la superficie e perderà. Alla luce della situazione di cui sopra, secondo ilFormula di Poisson, allo scopo di prevenire perdite o ridurre la quantità dila perdita può essere ottenuta nella condizione di ridurre il diametro capillaree la viscosità media è grande.
Guarnizione d'aria
Secondo Poissonformula, la tenuta del gas è correlata alle molecole di gas e alviscosità del gas. La perdita è inversamente proporzionale alla lunghezza delcapillare e viscosità del gas, e direttamente proporzionale alladiametro e forza motrice del capillare. Quando il diametro del capillareè uguale al grado medio di libertà delle molecole di gas, il gasle molecole scorreranno nel capillare con movimento termico libero. Perciò,quando eseguiamo il test di tenuta della valvola, il fluido deve usare acqua per riprodurre ilruolo di sigillatura e aria o gas non possono svolgere il ruolo di sigillatura.
Anche se noiridurre il diametro capillare al di sotto delle molecole di gas mediante deformazione plastica,non può ancora arrestare il flusso di gas. Il motivo è che il gas può ancoradiffuso attraverso la parete di metallo. Quindi, quando eseguiamo il test del gas, deve essere più rigorosodi test liquido.
Principio di tenuta del canale di perdita
La guarnizione della valvola è composta dairregolarità sparse sulla superficie dell'onda e l'ondulazione della distanzatra le cime per formare la rugosità. Nel caso in cui la maggior parte del metalloi materiali in Cina hanno una bassa tensione elastica, se vogliono ottenere una tenutadichiarare, devono imporre requisiti più elevati sulla forza di compressione delmateriale metallico, cioè la forza di compressione del materiale deve superare la suaelasticità. Pertanto, nel design della valvola, la coppia di tenute è abbinatacon una certa differenza di durezza, e sotto l'azione della pressione, un certosarà prodotto il grado di deformazione plastica dell'effetto sigillante. Un tipo di designè valvola di non ritorno a tenuta ad alta pressione, guarnizione della valvolarelè di funzione sull'alta pressione della conduttura
Se lale superfici di tenuta sono tutte realizzate in materiali metallici, le sporgenze irregolari sulla superficie apparirà al più presto. Inizialmente, è necessario solo un piccolo carico perrendere queste proiezioni irregolari deformare plasticamente. Quando la superficie di contattoaumenta, l'irregolarità della superficie diventa deformazione plastica-elastica.In questo momento, la rugosità su entrambi i lati della rientranza esisterà. Quando è necessarioapplicare un carico che può causare una grave deformazione plastica del sottostantemateriale e rendere le due superfici a stretto contatto, i restanti diametripuò essere strettamente sigillato lungo la linea continua e la direzione del telaio.
Guarnizione della valvola
La coppia di guarnizioni della valvola è la partedove la sede della valvola e l'elemento di chiusura si chiudono quando si toccano.Durante l'uso, la superficie di tenuta in metallo è soggetta a danni da intrappolamentomedia, corrosione media, particelle usurate, cavitazione ed erosione. Come indossareparticelle. Se le particelle di usura sono più piccole dell'irregolarità delsuperficie, quando viene eseguita la superficie di tenuta, la precisione della superficie saràmigliorato senza deterioramento. Al contrario, si deterioreràprecisione superficiale. Pertanto, quando si selezionano le particelle di usura, fattori comemateriale, condizioni di lavoro, lubrificazione e corrosione della superficie di tenutadovrebbe essere considerato.
Come indossarele particelle, quando scegliamo i sigilli, dobbiamo considerare in modo completo varifattori che influenzano le loro prestazioni al fine di prevenire perdite. Perciò,i materiali resistenti alla corrosione, ai graffi e all'erosione devono essereselezionato. Altrimenti, la mancanza di qualsiasi requisito ridurrà notevolmente la suaprestazione di tenuta.
