Bestimmung des Druckabfall

Kokinns Kokinns 2022-09-22 14:11:09

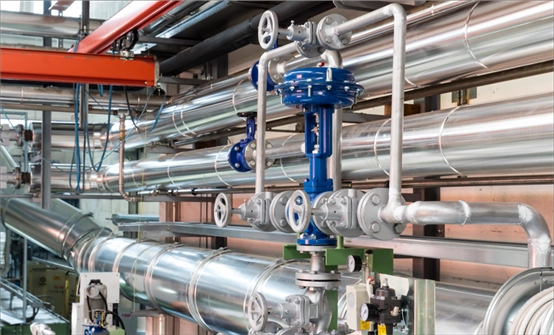

Bestimmen Druckabfall für die Größenverzinsung des Steuerventils

Druckverlust muss festgelegt werden, wenn die Größenvertretungsventile für ein bestimmtes System angrößen.

Die meisten Leute Mit Kontrollventilen vertraut hat die Formel zur Berechnung des Ventils gesehen Kapazität (CV), die erforderlich ist, um durch eine bestimmte Menge Wasser (oder Flüssigkeit von ähnliche Dichte):


Druckverlust des Kontrollventils


Eine Sanitär System existiert, um die nützlichen Funktionen der Einrichtung auszuführen. Es könnte abkühlen Ein Produktstrom, die Zutaten vermittelt, Eimer oder Hunderte von anderen nachfüllen Funktionen. Normalerweise versteht ein Bediener oder Ingenieur das Erforderliche Funktions- und Lastbereich des Systems, die minimalen und maximalen Durchflussraten Erforderlich, um diese Funktion auszuführen, kann bestimmt werden. Alternativ, wenn eine einzelne Die Konstruktionsbedingung ist bekannt, eine angemessene Vermutung am erwarteten Flussbereich kann Bereitstellung minimaler und maximaler Durchflusswerte für die Ventilgrößen.

"Fast" Alle Komponenten des Sanitärsystems sind festgelegt. Diese Komponenten umfassen Rohre, Armaturen, Filter oder Bildschirme, Isolationsventile und Wärmetauscher. Und Auch hoch Druckprüfventil. Der Druckverlust in jedem von Diese Baugruppen variieren mit der Durchflussrate des darin fließenden Fluids. Sobald der Prozessingenieur die minimalen und maximalen Durchflussraten bestimmt hat, Die Druckverluste in diesen stationären Komponenten können jeweils berechnet werden Fließrate.

Notiere dass der Wort "fast" wird oben verwendet. Dies liegt daran, dass eine Komponente dh ist Nicht gesichert ist das Steuerventil. Das Steuerungssystem passt die Steuerung an Ventil nach Bedarf so, dass das System den für die Durchführung seiner Ausführung erforderlichen Fluss liefert Entworfene Funktion. Der Teil des Gesamtsystemdifferentialdrucks, der wird nicht von stationären Komponenten im System konsumiert Regelventil.

Berechnung

Da ist ein Berechnungsprogramm, das den Differentialdruck (δP) an der bestimmt Steuerventil für einen bestimmten Fluss im System. Starten Sie für jeden Strömungszustand stromaufwärts des Ventils an einem bekannten Druckort. Ein gutes Beispiel für diesen Typ Standort ist eine Zentrifugalpumpe, an der der Druck bestimmt werden kann die Kopfkurve. Subtrahieren Sie den Druckverlust für jedes Element von diesem Punkt in das System. Unter Verwendung des berechneten Druckverlusts bei minimaler Durchflussrate für Jedes Ellbogen, Isolationsventil, Wärmetauscher und andere feste Geräte fahren fort Entlang des Weges des Systems, abzüglich des Druckverlusts.

Sobald dies ist Der Systemdruck stromaufwärts des Ventils kann als P1 unterhalb des Ventils aufgezeichnet werden Mindestströmungsbedingungen.

Der nächste Schritt ist So berechnen Sie den Druck, das Steuerventil P2 zu berechnen. Tun Sie dies auf ähnliche Weise wie Die erste Berechnung, nur umgekehrt. Dies bedeutet, dass ein Punkt stromabwärts von Das Ventil muss mit einem bekannten Druck ausgewählt werden. Ein gutes Beispiel ist ein Glas mit einem Bekannter Kopf. Ein weiteres Problem ist, dass der Strom in die Atmosphäre entlüftet ist. Aus dieser Position muss der Druckverlust zunehmen, bis er die erreicht hat Auslass des Ventils. Der Grund, warum diese Zahlen eher hinzugefügt werden als und nicht Subtrahiert wie im vorherigen Beispiel, weil wir uns stromaufwärts in der bewegen Pipeline eher als stromabwärts. Dieses Ergebnis wurde unter Minimum als P2 aufgezeichnet Flussbedingungen.

Einmal diese beiden Zahlen (P1 und P2) werden aufgezeichnet, der Druckabfall, den das Steuerventil muss Konto für kann leicht mit der folgenden Formel ermittelt werden:


Wiederholen Sie dies Prozess unter Verwendung des durch die maximalen Durchflussrate bestimmten Wertes. Wenn der stromaufwärts Der bekannte Druckort ist eine festgeschwindigkeitszentrifugale Pumpe, die Sie gleiten müssen Richtig auf der Druckstromkurve zum Ausgangskopfwert für den maximalen Fluss, Dies ist niedriger als der Kopfwert für den minimalen Fluss. Bei maximalem Fluss die Der Druckverlust pro Einrichtung ist größer, so dass die Steigung des Systemdrucks Die Grafik ist steiler als bei minimalen Durchflussbedingungen. Siehe Abbildung 1 für eine Beispiel für eine Druckkarte des Rohrleitungssystems.

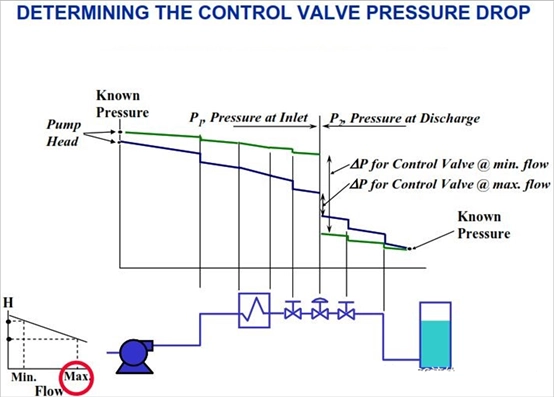

Abbildung 1. Bestimmung des Druckventildruckabfalls

Einmal p1 für Der maximale Fluss wird bestimmt, starten Sie an einem Punkt stromabwärts des bekannten Drucks und umgekehrt zu arbeiten, um den höheren Wert des Druckverlusts durch zu verwenden, der durch verursacht wird der höhere maximale Fluss. Dadurch erhalten Sie P2 bei maximalen Durchflussbedingungen.

Verständnis Systemdruckverlust

Wie gezeigt in Abbildung 1 in einem typischen Rohrleitungssystem den Wert von Δp bei minimalem Fluss Die Bedingungen sind größer als bei maximalen Durchflussbedingungen.

Wenn einer wäre zu Graph P1 und P2 für den Gesamtfluss, den das System bereitstellen kann, ein Diagramm wie z. Die in Abbildung 2 für ein typisches Beispiel gezeigt werden erzeugt werden.

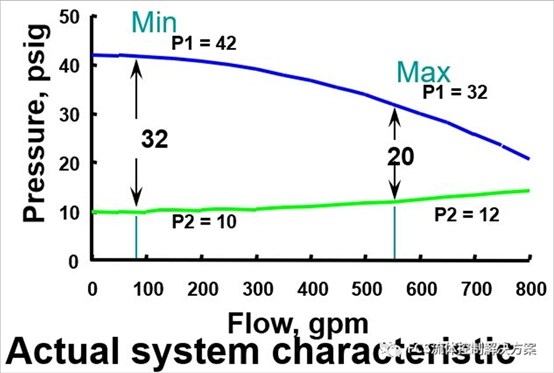

Abbildung 2 Druck Kurve oder Systemmerkmale.

Die obere Linie Zeigt den Wert von P1 an, der mit einem höheren Wert beginnt und abnimmt wie die Der Fluss nimmt zu. Die untere Linie im Diagramm (der Wert von P2) beginnt bei a Relativ niedriger Wert und Erhöhung mit zunehmendem Durchfluss. Bei jedem Flusswert die Der Abstand zwischen diesen beiden Linien ist der Differenzdruck der Ventilgröße Δp. Dies Graph wird manchmal als Druckkurve bezeichnet. Es kann auch als Proxy angesehen werden Für Systemeigenschaften - eine Zusammenfassung des spezifischen Rohrleitungssystems Eigenschaften ähnlich wie in Kontrollventilen.

Einmal genau das Werte für p1, p2 und Δp werden bestimmt, das (CV) Berechnung und Kontrollventil Die Auswahl kann einfach und genau erfolgen.

Fazit

Das Endergebnis Ist das bei der Größe eines Steuerventils für ein bestimmtes System, es gibt keine Möglichkeit zu Schätzen Sie an oder nehmen Sie an, wie der Druckabfall aussehen wird. Berechnungen müssen durchgeführt werden Basierend auf der Art des Systems unter Berücksichtigung aller festen Komponenten in ein bestimmtes System und wie dieses System zum minimalen und maximalen Durchfluss wirkt Preise.
