Cowinns dreifach versetzter Hochdruck und Hochdruck temperatur metall zu metall sitz absperrklappe kann in der petrochemie eingesetzt werden Kraftwerke, fossile Kraftwerke, LNG, Zellstoff und Papier, unklare Kraftwerke und Ölraffinerie.

Design Standard gemäß API609

Körper Material: 904LB

Druck: 1500LB

Größe: 8 ''

Wafer Ende

Metall zum Metallsitz

Eigenschaften:

Metall Dreifach versetzte Vierteldrehung in Metallausführung

Bidirektional dichtes Absperren

Null Leckage

Design mit Brandschutz und Brandtest angeboten werden

Medien: Prozessflüssigkeiten, Kohlenwasserstoffe, Dampf oder geothermischer Dampf, Heißgas oder Sauergas usw.

Temperatur Grenzwerte: Von -196 ° C bis +818 ° C (+ 1600 ° F).

Anweisung für dreifach versetzte Struktur:

1.Offset Erstens: Die Welle ist hinter der Sitzachse versetzt, um einen vollständigen Dichtungskontakt zu ermöglichen um den gesamten Sitz.

2.Offet zwei: Die Wellenmittellinie ist gegenüber dem Rohr und dem Ventil, die vorgesehen sind, versetzt störungsfreies Öffnen und Schließen des Ventils

3.Offset Drei: Die Achse des Sitzkegels ist zur Beseitigung von der Wellenmittellinie versetzt Reibung beim Schließen und Öffnen und zur Erzielung einer gleichmäßigen Druckabdichtung um den gesamten Sitz.

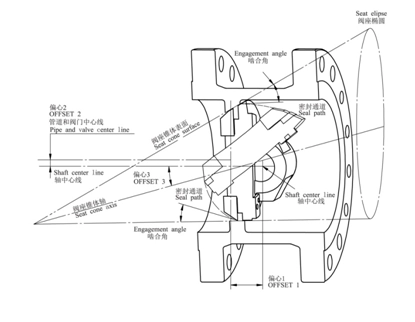

Verdreifachen Versetzte Klappengehäusestrukturzeichnung
