Cómo distinguir la pintura de identificación de la válvula.
La superficie exterior de la válvula debe estar pintado y salir de fábrica, la capa de pintura debe ser duradera, americana regulaciones, y asegúrese de que el letrero sea claramente claro.
1. Los productos de válvula están identificados y pintado de acuerdo con el material del cuerpo de la válvula, y los colores son como sigue
Cuerpo material |
Fundición gris, fundición maleable |
Hierro dúctil |
Acero carbono |
Acero resistente a los ácidos, acero inoxidable. |
Aleación de acero |
Color de la pintura |
Color |
Plata |
Gris medio |
Azul |
Azul medio |
Nota: acero resistente al ácido y acero inoxidable no se permite pintar acero, y las aleaciones de cobre no se pintan. Para uno tipo cowinns válvula de retención de alta presión y alta temperatura que se instaló en la central eléctrica fue diseñado con luz de pintura de alta temperatura gris
2. Para indicar el material de la superficie de sellado del producto de la válvula, debe identificarse y pintarse en El volante, la manija y la llave de la transmisión, y el color es como especificado en la tabla a continuación.
Material de sellado |
Aleación de cobre |
Hastelloy |
Acero resistente a los ácidos |
Acero de nitruración acero de boro |
Carburo cementado |
Aleación de Monel |
El plastico |
Caucho |
Hierro fundido |
Color de la pintura |
rojo |
Amarillo claro |
Azul |
cielo azul |
Cielo azul |
Amarillo oscuro |
Fucsia |
Verde medio |
Negro |
Nota: (1) Cuando los materiales del sellado Las superficies del asiento de la válvula y las partes de apertura y cierre son diferentes, pintarlos con materiales de baja dureza.
(2) Válvula de retención, recubierta en la parte superior del capó: válvula de seguridad, válvula de alivio de presión y la válvula trampa está recubierta en el capó o en el capó.
3. El color de la pintura de la transmisión. El mecanismo será el siguiente:

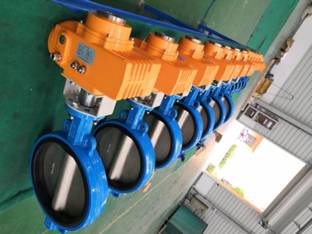

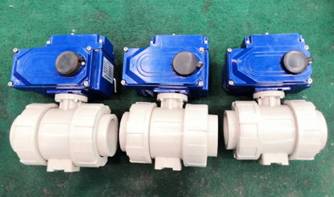

(1) Dispositivo eléctrico: el tipo ordinario es pintado en gris, y el tres en uno (al aire libre, a prueba de explosiones, tipo anticorrosión) está pintado en azul.
(2) Neumática, hidráulica, transmisión de engranajes y otros mecanismos de transmisión están pintados con los mismos productos.
4. El color de la pintura se puede cambiar según a los requisitos de pedido del usuario.
