Introducción del dispositivo eléctrico de la válvula

Válvula eléctrica El dispositivo es un dispositivo que utiliza electricidad para abrir, cerrar o ajustar el válvula.

Eléctrico Valve Electric Device es un dispositivo de conducción indispensable para realizar válvulas Control del programa, control automático y control remoto. Su proceso de movimiento puede ser controlado por accidente cerebrovascular, par o empuje axial. Las características de trabajo y la utilización del dispositivo eléctrico de la válvula depende del tipo de válvula, el Especificación de trabajo del dispositivo y la posición de la válvula en el tubería o equipo.

los El dispositivo eléctrico generalmente consiste en las siguientes piezas

Motor especial, caracterizado por una fuerte capacidad de sobrecarga, arranque grande torque, pequeño momento de inercia, operación intermitente a corto plazo

Mecanismo de reducción para reducir la velocidad de salida del motor

Mecanismo de control de carrera para ajustar y controlar con precisión la abertura y posición de cierre de la válvula

Mecanismo de limitación de torque para ajustar el par (o empuje) y evitarlo exceder un valor predeterminado

Manual, mecanismo de conmutación eléctrica, mecanismo de enclavamiento para manual o operación eléctrica

Apertura Indicador para mostrar la posición de la válvula durante la apertura y el cierre

Eléctrico Selección del actuador basada en el tipo de válvula

Actuador eléctrico de accidente cerebrovascular angular

Actuador eléctrico de carrera rotativa (ángulo de rotación <360 grados) - adecuado Para válvula de mariposa, válvula de bola, válvula de enchufe, etc.

La rotación del eje de salida del actuador eléctrico es menor que uno revolución, es decir, menos de 360 ​​grados, generalmente 90 grados para realizar Control del proceso de apertura y cierre de la válvula. Este tipo de actuador eléctrico es dividido en dos tipos: tipo de conexión directa y tipo de manivela base según Los diferentes métodos de interfaz de instalación.

Tipo de conexión directa: se refiere al formulario en el que el eje de salida del El actuador eléctrico está directamente conectado al vástago de la válvula

Tipo de cigüeñal base: se refiere a la forma en que el eje de salida está conectado al la válvula se basa a través de una manivela

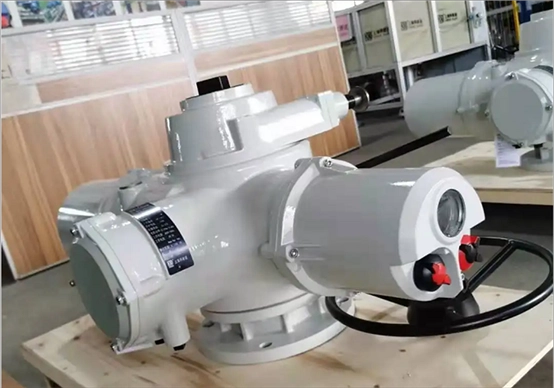

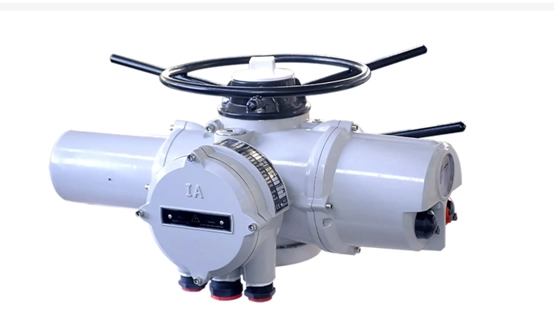

Múltiple actuador eléctrico

Actuador eléctrico múltiple (ángulo> 360 grados) - Adecuado para puerta válvulas, válvulas de globo, etc.

La rotación del eje de salida del actuador eléctrico es más de uno Turn, es decir, más de 360 ​​grados. En general, se requieren múltiples giros para Tenga en cuenta el control del proceso de apertura y cierre de la válvula.

Trago recto

Carrera recta (movimiento lineal): adecuado para la válvula de control de un solo asiento, válvula de control de doble asiento, etc.

El movimiento del eje de salida del actuador eléctrico es movimiento lineal, no rotacional.

Determinar el modo de control del actuador eléctrico de acuerdo con la producción Requisitos de control de procesos

Modo de control de Actuador eléctrico

Tipo de interruptor (Control de bucle abierto)

El tipo de interruptor El actuador eléctrico generalmente se da cuenta del control de apertura o cierre del válvula. La válvula está en la posición completamente abierta o en el completamente cerrado posición. Este tipo de válvula no necesita controlar con precisión el flujo de la médium. Vale la pena mencionar particularmente que el eléctrico de tipo de conmutación El actuador se puede dividir en una estructura dividida y una estructura integrada debido a diferentes formas estructurales. Esto debe explicarse al seleccionar modelos, de lo contrario, a menudo habrá desajustes como conflictos con el control Sistema durante la instalación en el sitio.

1. Split estructura (generalmente llamada tipo ordinario): la unidad de control está separada de El actuador eléctrico.

El eléctrico El actuador no puede controlar la válvula solo, y debe ser controlado por un Unidad de control externo. En general, el controlador externo o el gabinete de control es utilizado para la coincidencia. La desventaja de esta estructura es que es Inconveniente para la instalación general del sistema, aumenta el costo de cableado e instalación, y es propenso a fallas.

2. Integrado estructura (generalmente llamada tipo integral): la unidad de control y la electricidad El actuador se empaquetan en un solo cuerpo, que se puede operar en el lugar sin Unidad de control externa, y se puede operar de forma remota solo al emitir relevantes Información de control. Las ventajas de esta estructura son que es conveniente Para la instalación general del sistema, reduce el cableado y la instalación costos, y es fácil de diagnosticar y solucionar problemas. Sin embargo, el tradicional Los productos de estructura integrados también tienen muchas imperfecciones, por lo que es inteligente Se han producido actuadores eléctricos.

Tipo de modulación (Control de bucle cerrado)

La regulación El actuador eléctrico no solo tiene la función del tipo de conmutador integrado estructura, pero también puede controlar con precisión la válvula y ajustar el flujo de la medio.

1. Control Tipo de señal (corriente, voltaje). La señal de control del eléctrico regulado El actuador generalmente tiene una señal de corriente (4 ~ 20 mA, 0 ~ 10 mA) o una señal de voltaje (0 ~ 5V, 1 ~ 5

V), el control El tipo de señal y los parámetros deben definirse claramente al seleccionar el modelo

2. Formulario de trabajo (Tipo abierto eléctrico, tipo de cierre eléctrico). El modo de trabajo de la regulación El actuador eléctrico es generalmente el tipo de abierto eléctrico (tomando el control de 4 ~ 20 mA Como ejemplo, el tipo de abierto eléctrico significa que la señal de 4 mA corresponde al cierre de la válvula, y 20 mA corresponde a la apertura de la válvula), y el otro es el tipo de cierre eléctrico. (Tome el control de 4 ~ 20 mA como Ejemplo, el tipo de abierto eléctrico significa que la señal 4MA corresponde al válvula abierta y el 20 mA corresponde al cierre de la válvula)

3. Pérdida de Protección de señal. La pérdida de la protección de la señal significa que cuando la señal de control se pierde debido a fallas de línea, el actuador eléctrico controlará la válvula a Abierto y cerca del valor de protección establecido. Los valores de protección comunes son completamente abierto, completamente cerrado y permanece en su lugar.

Dispositivos eléctricos clasificado según el entorno de uso y la clase a prueba de explosión

De acuerdo con el entorno de uso y los requisitos de grado a prueba de explosión, el El dispositivo eléctrico de la válvula se puede dividir en tipo ordinario, tipo exterior, Tipo a prueba de explosión, tipo a prueba de explosión al aire libre, etc.

Determine el par de salida del actuador eléctrico de acuerdo con el par requerido por la válvula

El par requerido para abrir y cerrar la válvula determina el par de salida Seleccionado por el actuador eléctrico. En general, es propuesto por el usuario o Seleccionado por el fabricante de la válvula. Como fabricante del actuador, es solo responsable del par de salida del actuador, que se requiere para el Apertura y cierre normales de la válvula. El par está determinado por la válvula diámetro, presión de trabajo y otros factores, pero debido a la diferencia en Precisión de procesamiento y proceso de ensamblaje de los fabricantes de válvulas, el par requerido para válvulas de la misma especificación producida por diferentes Los fabricantes también son diferentes, incluso si el mismo fabricante de válvulas produce el mismo par. El par de la válvula también es diferente. Cuando el par de El actuador es demasiado pequeño, hará que la válvula no pueda abrir y cerca normalmente. Por lo tanto, el actuador eléctrico debe elegir un rango de torque.

La base de Selección correcta del dispositivo de accionamiento de válvulas

Operando esfuerzo de torsión:

El par de operaciones es el parámetro más importante para seleccionar la válvula dispositivo eléctrico, y el par de salida del dispositivo eléctrico debe ser 1.2 ~ 1.5 tiempos del par de operación máximo de la válvula.

Operando empuje:

Hay dos estructuras principales del dispositivo eléctrico de la válvula: uno no está equipado con una placa de empuje, y el par se emite directamente; el otro está equipado con una placa de empuje, y el par de salida se convierte en el empuje de salida A través de la tuerca del vástago de la válvula en la placa de empuje.

Número de vueltas del eje de salida:

El número de giros del eje de salida del dispositivo eléctrico de la válvula está relacionado al diámetro nominal de la válvula, el tono de la válvula y el Número de cabezales de hilo. Debe calcularse de acuerdo con m = h/zs (m es el El número total de giros que debe cumplir el dispositivo eléctrico, y H es la válvula. Altura de apertura, s es el tono de subproceso de la unidad de tallo, z es el número de cabezales de hilo del vástago).

Diámetro del tallo:

Para válvulas de tallo ascendente múltiple, si el diámetro del vástago máximo permitido por el El dispositivo eléctrico no puede pasar a través del tallo de la válvula equipada, no puede ser ensamblado en una válvula eléctrica. Válvula de puerta, válvula de globo, válvula de bola, La válvula de mariposa se puede diseñar con operación del actuador eléctrico, pero doble válvula de control de placa no está en este alcance. Por lo tanto, el diámetro interno del El eje de salida hueca del dispositivo eléctrico debe ser más grande que el exterior Diámetro del tallo de la válvula del tallo ascendente. Para válvulas de giro parcial y tallo oscuro válvulas en válvulas de vuelta múltiple, aunque el paso del diámetro de la válvula no es necesario considerar el tallo, el diámetro del vástago de la válvula y el El tamaño del teclado también debe considerarse completamente al seleccionar, de modo que el La válvula puede funcionar normalmente después del ensamblaje.

Velocidad de salida:

Si la velocidad de apertura y cierre de la válvula es demasiado rápida, el martillo de agua es fácil que se produzca. Por lo tanto, la velocidad de apertura y cierre apropiadas debe ser seleccionado según diferentes condiciones de uso.
