Estándar Las herramientas de medición como los micrómetros o las pinzas se usan comúnmente "nítidos Herramientas "para medir los planos de la pieza de trabajo y las características paralelas o diámetros.

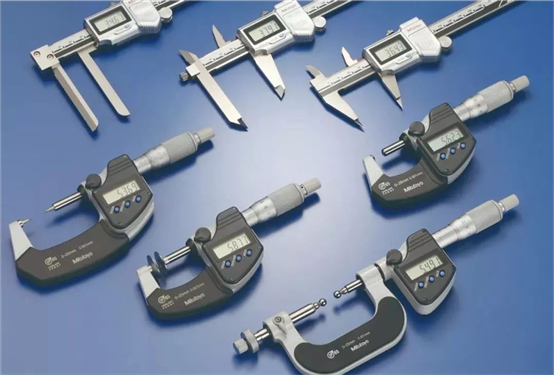

Sin embargo cuando Medición de piezas de trabajo con formas complejas, como superficies curvas o estrechas ranuras, puede ser difícil que las herramientas de medición de uso general estándar alcanzar la posición de medición precisa. Es relativamente más simple y más Económico elegir herramientas especiales de medición no escalares.

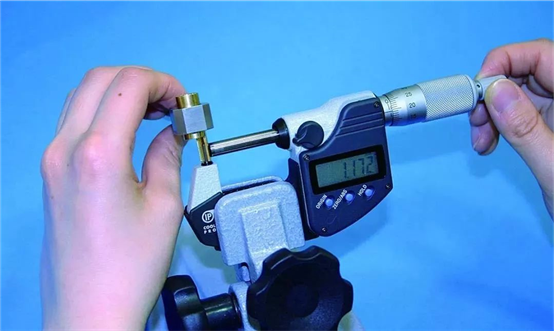

1.macedia de Espesor de la pared de la tubería

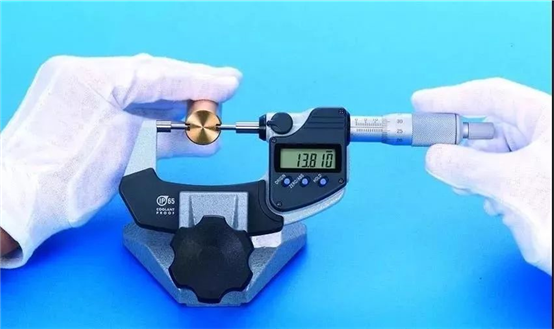

Muro recomendado Micrómetro:

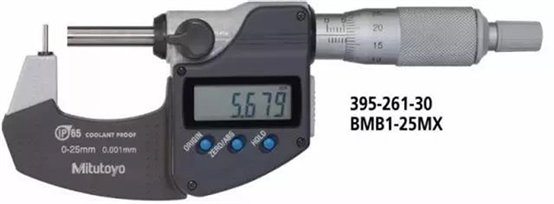

Razón: el El yunque cilíndrico puede penetrar profundamente en la tubería para el grosor de la pared medición.

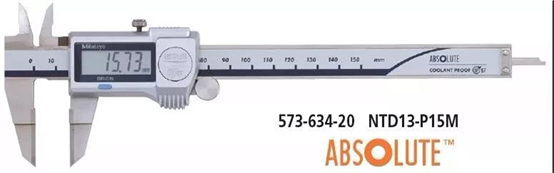

2. Muro de tubería Calibración de grosor:

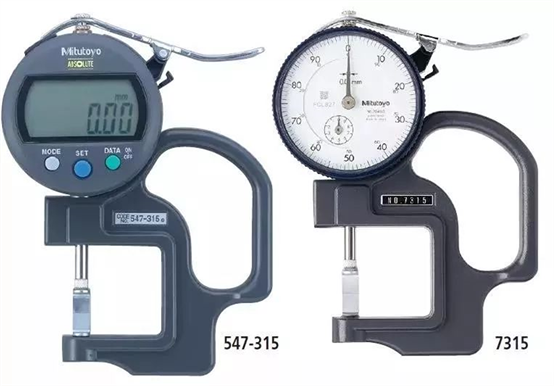

La medición La garra de la regla principal es cilíndrica, que puede medir con precisión el Grosor de la pared de la tubería.

Caza Válvula de retención de sello a presión para planta de energía Aplicación, el grosor de la pared de la válvula son datos muy importantes. Se midió estrictamente.

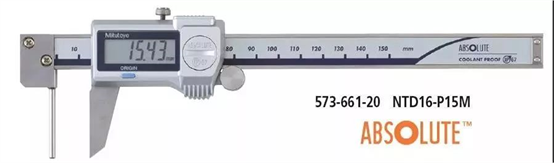

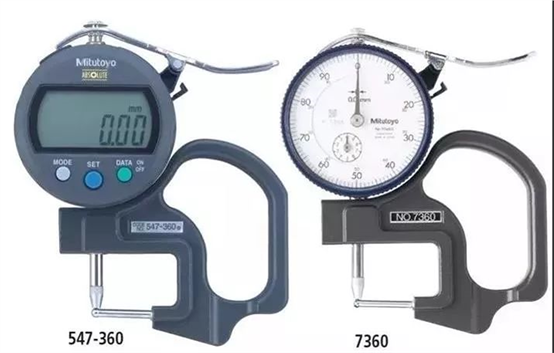

3. Tubo Espesor guía

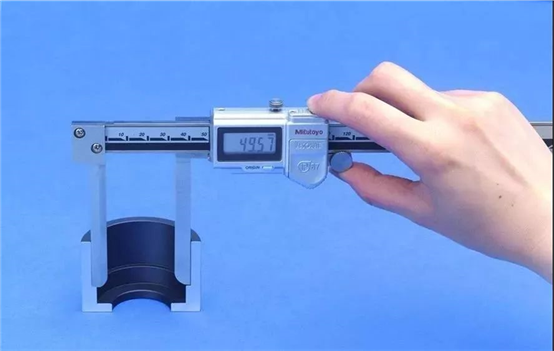

La medición El yunque está en un ángulo de 90 °, que puede medir el grosor de la pared de la tubería o El grosor de la placa doblada.

4. En el interior calibre diámetro

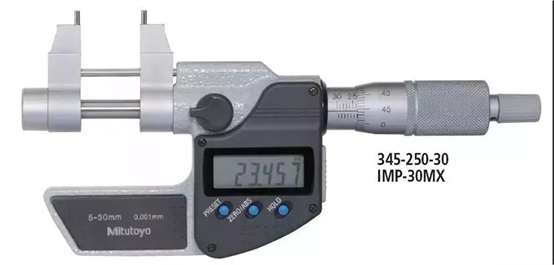

5. Tipo de calibración micrómetro interno

los La superficie de medición en forma de calibrador permite mediciones de diámetro interno no posible con micrómetros de uso general.

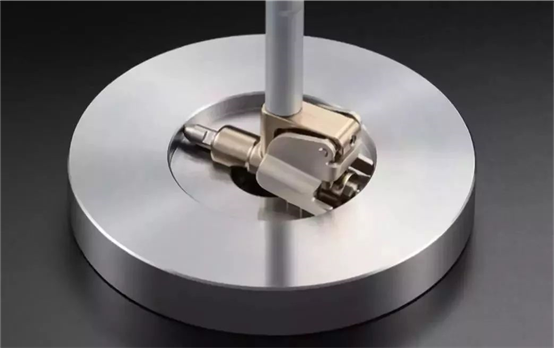

6. mesa de diámetro

El diámetro de se puede medir la superficie inferior del orificio interno y el diámetro interno de El orificio profundo se puede medir conectando la varilla de extensión.

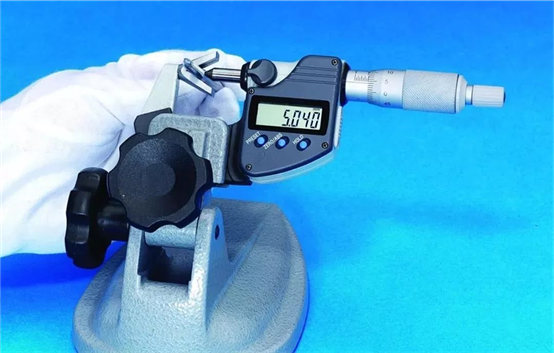

7. Medición de diámetro de la ranura

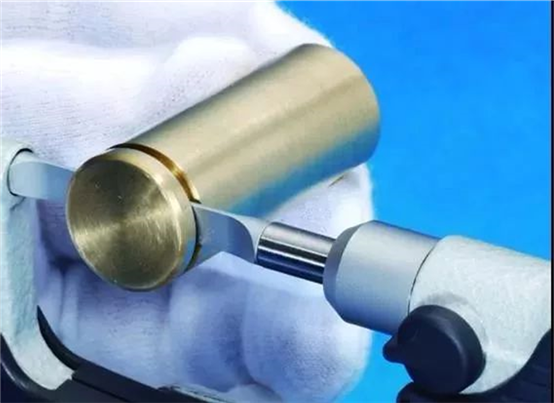

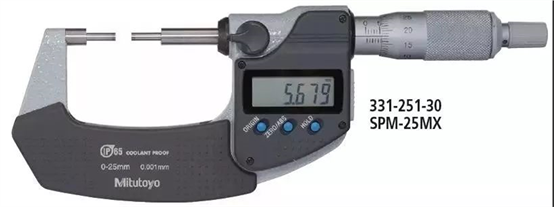

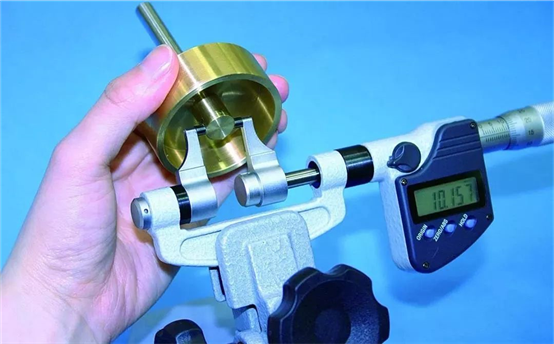

Está recomendado para usar un micrómetro de película delgada

Razón: el La superficie de medición es delgada, lo que puede medir de manera fácil y precisa el diámetro del ritmo estrecho.

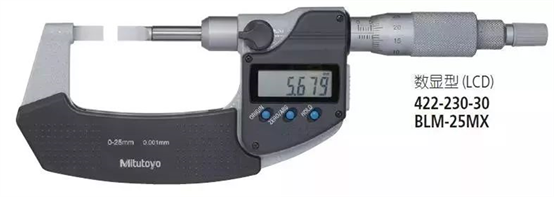

8. Calibrador de hojas

9. Tabla de grosor de tipo de cuchilla

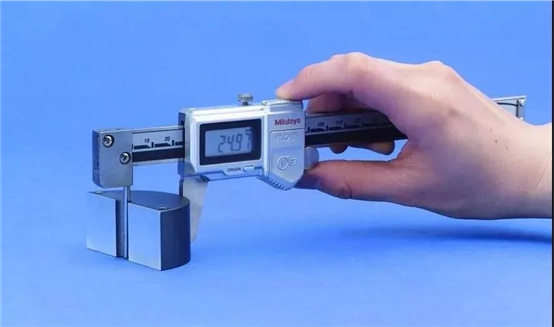

La parte delantera de la garra de medición tiene forma de hoja, que puede alcanzar fácilmente la medición posición del surco estrecho para completar la medición.

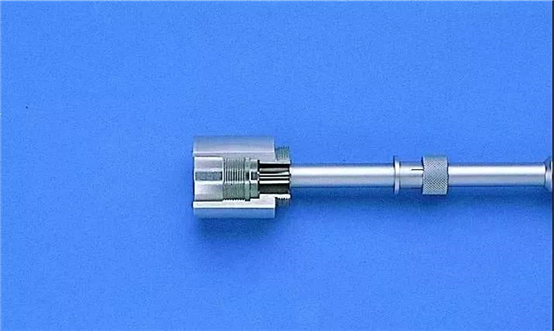

10. Medición del diámetro interno con surcos

Está recomendado para usar un micrómetro acanalado

Razón: El tornillo y el yunque de micrómetro con brida pueden medir el diámetro interno del surco y la relación de profundidad y posición del surco en la tubería.

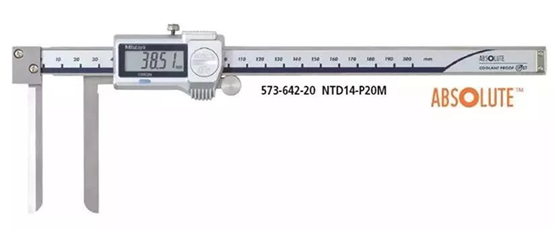

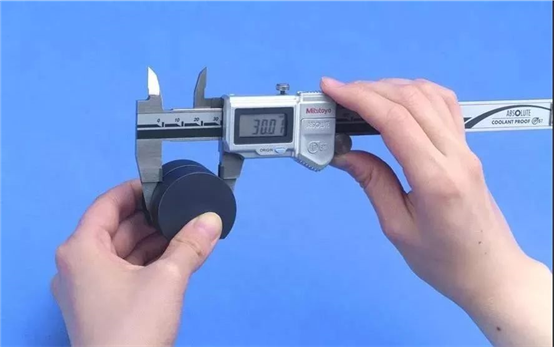

11. Hook Vernier Caliper

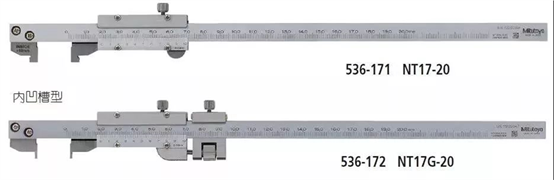

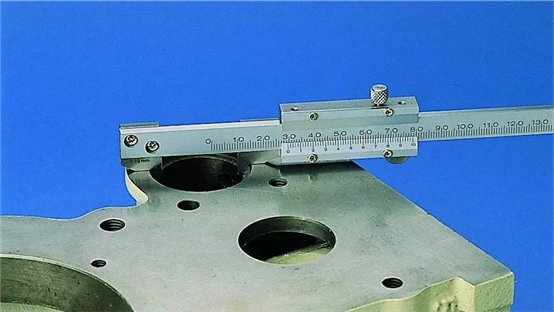

La parte delantera de la garra de medición es un tipo de gancho, que puede medir el tamaño del escalón surco del diámetro interno del cilindro

12. Medición de spline

Ranura Micrómetro

13. Medición del diámetro exterior de los escariadores de grifo de flota impar

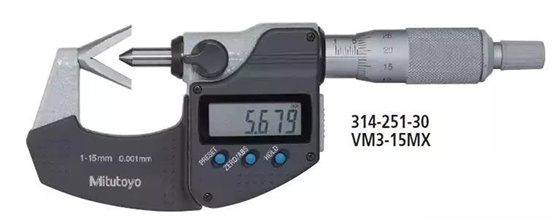

Un v-anvil Se recomienda micrómetro

Razón: El yunque de tipo V es adecuado para medir el diámetro externo de los grifos, los escariadores y moldes de fresado con ranuras impares, y se puede usar una sola aguja para medir el diámetro de tono.

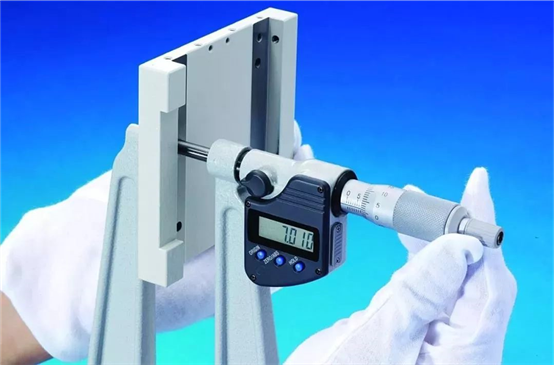

14. Medición del espesor del centro de la placa

Recomendado Micrómetro de espesor

los El marco extra grande hace que sea fácil medir el grosor de la hoja.
