Verschiedene Methoden zur Verwendung von Vernier -Bremssättern

Kokinns Kokinns 2022-09-16 17:55:03
Verschiedene Methoden von Vernier -Bremssättern zu verwenden

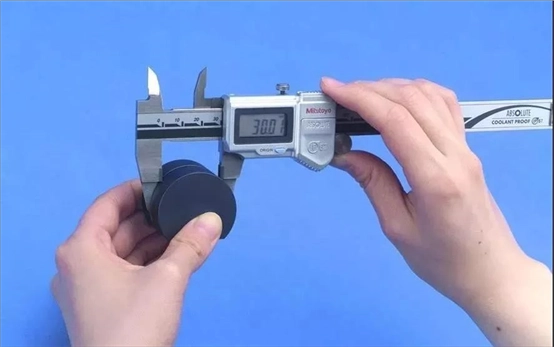

Standard Messwerkzeuge wie Mikrometer oder Bremssättel werden üblicherweise "scharf" verwendet Werkzeuge "zum Messen von Werkstückebenen und parallele Funktionen oder innere/äußere Durchmesser.

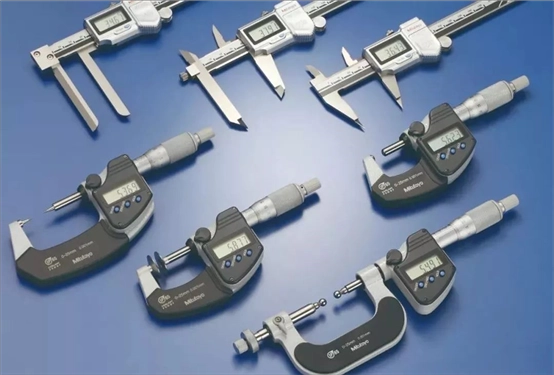

Allerdings wann Messwerkstücke mit komplexen Formen wie gekrümmten Oberflächen oder schmal Grooves kann es für Standard-Messwerkzeuge im Allgemeinen schwierig sein Erreichen Sie die genaue Messposition. Es ist relativ einfacher und mehr Wirtschaftliche Auswahl von speziellen Nicht-Scalar-Messwerkzeugen.

1. Messen von Rohrwanddicke

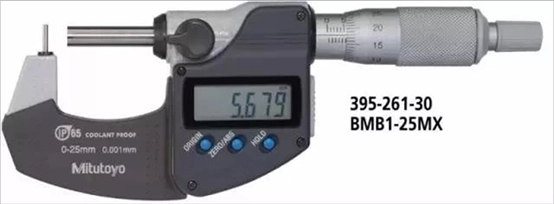

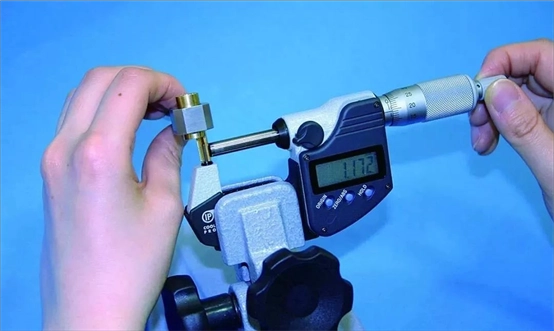

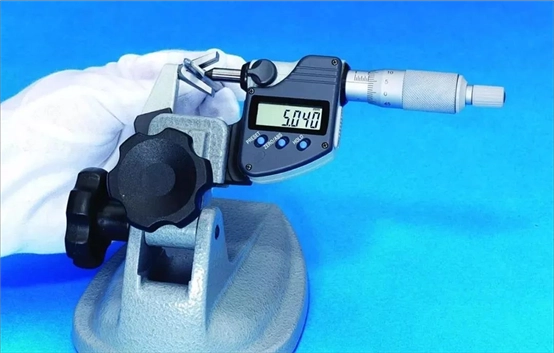

Empfohlene Mauer Mikrometer:

Grund: die Der zylindrische Amboss kann für die Wandstärke tief in das Rohr eindringen Messung.

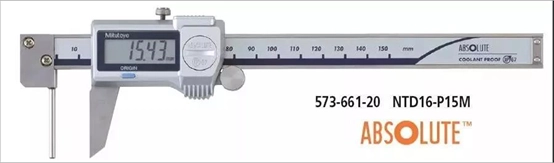

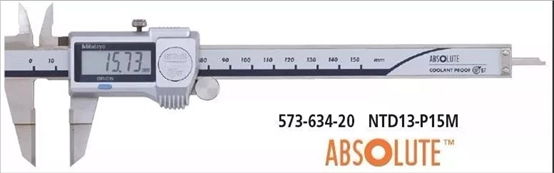

2. Rohrwand Dicke mit dem Bremssattel:

Die Messung Klaue des Hauptherrschers ist zylindrisch, was die genau messen kann Dicke der Rohrwand.

Kokinns Druckdichtungsprüfventil für Kraftwerk Anwendung, Ventilwanddicke sind sehr wichtige Daten. Es wurde gemessen streng.

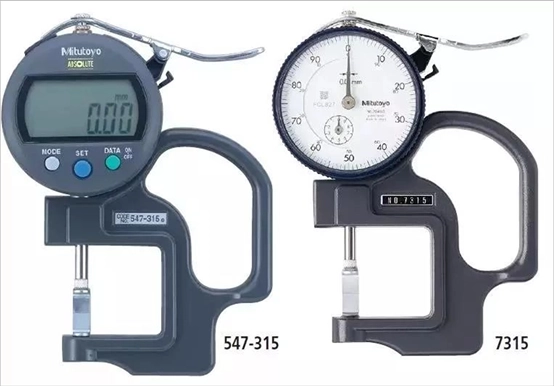

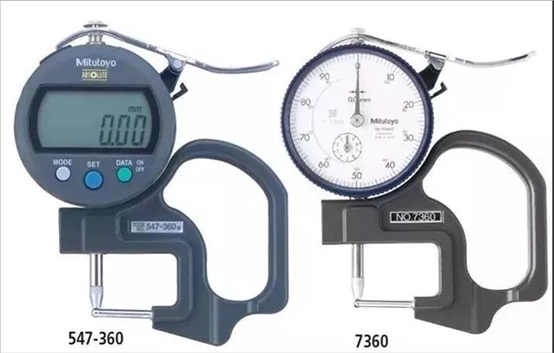

3. Rohr Dicke Guage

Die Messung Amboss liegt in einem Winkel von 90 °, der die Dicke der Rohrwand messen kann oder Die Dicke der gebogenen Platte.

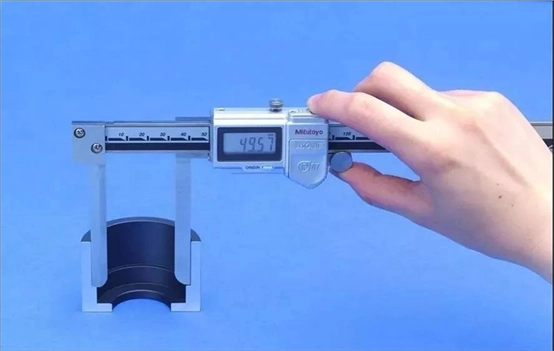

4. im Inneren Durchmesser mit Durchmesser

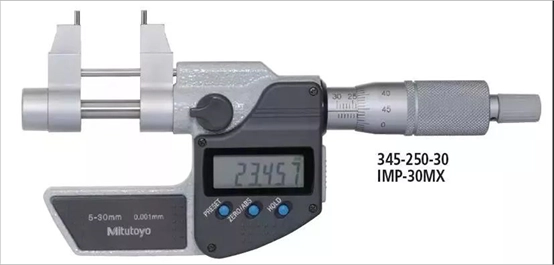

5. Messschiebertyp inneres Mikrometer

Das Messgerätemessoberfläche ermöglicht Messungen des Innendurchmessers nicht möglich mit allgemeinen Mikrometern.

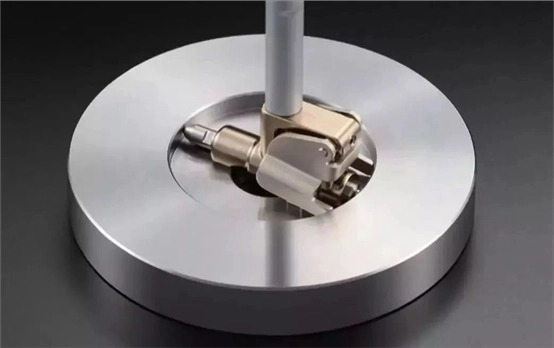

6. innere Durchmessertisch

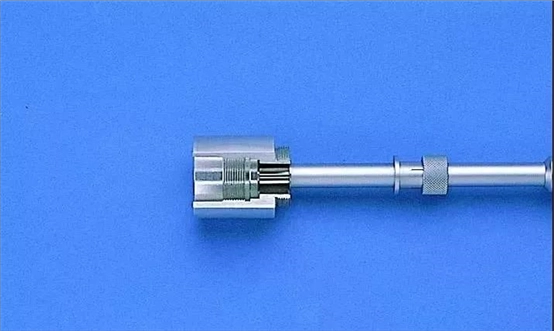

Der Durchmesser von Die untere Oberfläche des inneren Lochs kann gemessen werden und der innere Durchmesser von Das tiefe Loch kann gemessen werden, indem die Verlängerungsstange angeschlossen wird.

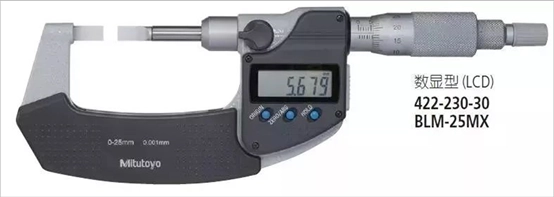

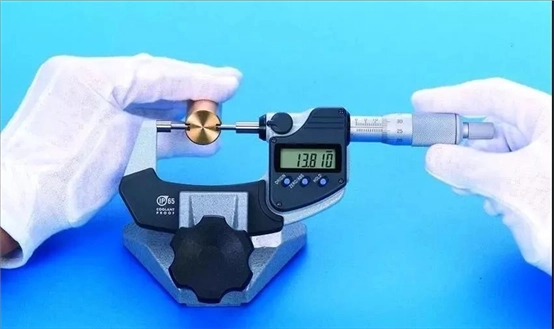

7. Messung von Rillendurchmesser


es ist Empfohlen, ein Dünnfilm-Mikrometer zu verwenden

Grund: die Die Messfläche ist dünn, was den Durchmesser leicht und genau messen kann der schmalen Rille.

8. Blattsskaser

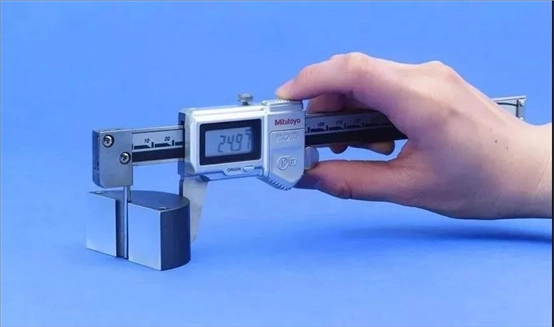

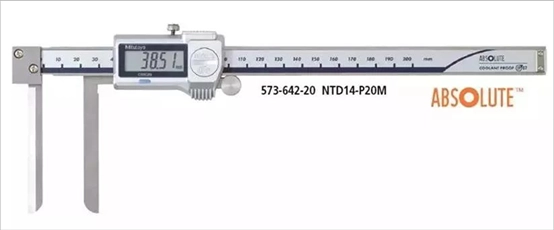

9. Tisch vom Typ Klingenentyp

Das vordere Ende der Messklaue ist ein Blattform, der leicht die Messung erreichen kann Position der schmalen Rille, um die Messung zu vervollständigen.

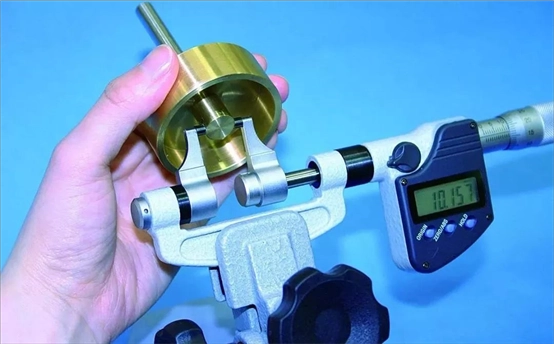

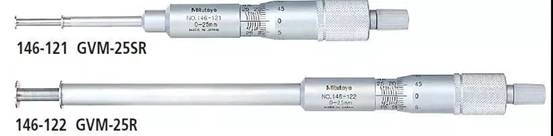

10. Messung des Innendurchmessers mit Rillen


es ist Empfohlen, ein geriffeltes Mikrometer zu verwenden


Grund: Mikrometerschraube und Amboss mit Flansch können den Innendurchmesser der Rille messen und die Tiefe und Positionsbeziehung von Rille in Rohr.

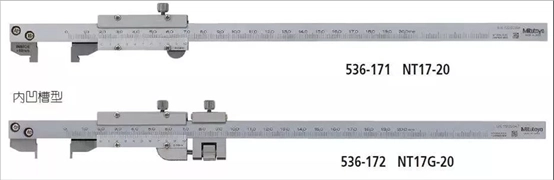

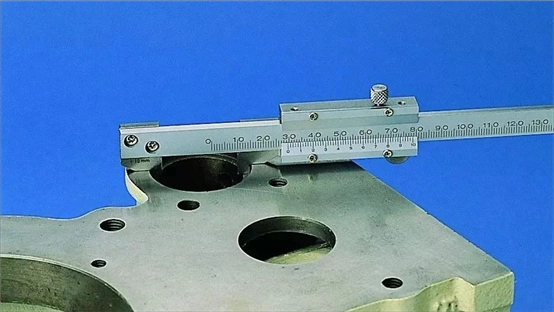

11. Haken Vernier -Bremssattel

Das vordere Ende der Messklaue ist ein Hakentyp, der die Größe des Stufens messen kann Rille des inneren Durchmessers des Zylinders

12. Spline -Messung


Spline Mikrometer

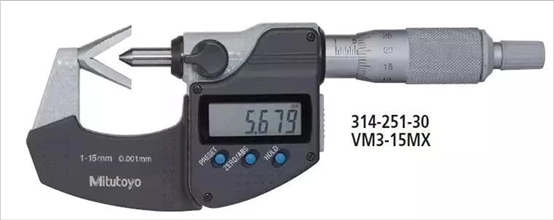

13. Messung des Außendurchmessers von ungeraden Splitter-Tap-Reibahlen


Ein V-Anvil Mikrometer wird empfohlen

Grund: V-Typ-Ambos Fräsenschneider mit ungeraden Rillen und eine einzelne Nadel können verwendet werden, um zu messen der Tonhöhendurchmesser.

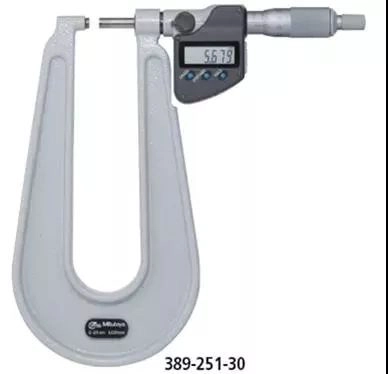

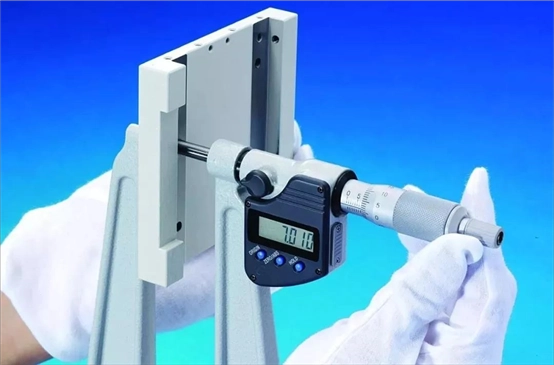

14. Messung der Plattenmittedicke


Empfohlen Dicke Mikrometer


Das Der extra große Rahmen erleichtert die Messung der Blechdicke.
