Selección y diseño de juntas.

En la producción, procesamiento, almacenamiento y transporte e incluso ventas de petróleo, petroquímicos, químicos y otros industrias, a menudo se acompaña de factores peligrosos como inflamables, explosivo, alta temperatura, alta presión, tóxico y dañino, y corrosión. El medio de trabajo de máquinas y equipos en uso "" Ejecutar, ejecutar, goteo, fuga "ha traído un gran daño a la producción. La fuga del trabajo El medio en el equipo causará desperdicio y contaminará el medio ambiente.

El sellado de juntas es el tipo más importante de sellado estático en conexiones desmontables como recipientes a presión (Fisher las juntas de las válvulas de control tienen un excelente rendimiento China fisher neumático agentes de válvula de control de diafragma retroalimentación), equipos de proceso, equipos de potencia y tuberías de conexión en instalaciones industriales de proceso. Contienen un amplio gama de medios fluidos, y evitando que líquidos o gases se filtren Estas juntas son la tarea más importante y difícil que enfrenta la fábrica.

Con la ampliación de la producción. equipo, el proceso de producción se desarrolla en la dirección de alta temperatura, alta presión y alta velocidad. Hay mas y mas Oportunidades de fugas, la probabilidad de accidentes está aumentando y el Las pérdidas económicas causadas están aumentando. A menudo, una fuga de una brida puede causar un conjunto de equipo o incluso la planta completa que se va a cerrar. También es muy probable causar accidentes graves como incendios, explosiones y bajas. La fuga causará contaminación ambiental, pérdida de productos e incluso accidentes. Juntas La importancia del sellado es evidente. Por lo tanto, los problemas en el La selección, el diseño y la fabricación de juntas han atraído gradualmente grandes atención.

Entonces, ¿cómo elegir la junta correcta?

Juntas y juntas de estanqueidad

Una junta es un material o una combinación de materiales mantenidos entre dos conectores independientes (principalmente bridas), y su El papel es mantener el sello entre los dos conectores durante un tiempo predeterminado vida de servicio.

Las juntas deben poder sellar la junta superficie y asegúrese de que el medio de sellado sea impermeable y no corrosivo y Puede soportar los efectos de la temperatura y la presión. Sellos de juntas en general consisten en conectores (como bridas), juntas y sujetadores (como pernos y nueces) (ver Figura 1). Por lo tanto, al determinar el sello de una brida, el toda la estructura de conexión de brida debe ser Piense en ello como un sistema. Si el la junta funciona normalmente o falla, además del rendimiento de la junta elegido, también depende de la rigidez y deformación del sistema, el rugosidad y paralelismo de la superficie de la junta, y el tamaño y la uniformidad de La carga de sujeción.

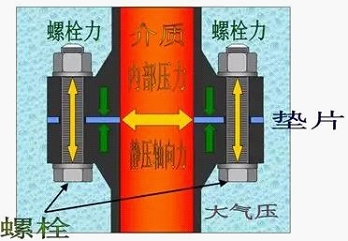

Figura 1: conexión de brida sellada con junta estructura

Cinco elementos de selección de juntas

Conociendo la estructura del sello de la junta, podemos considerar elegir una junta adecuada entre cinco aspectos: temperatura, aplicación, medio, presión y tamaño (TAMPS).

1.Temperatura

La junta utilizada debe tener un razonable Vida útil a la temperatura de funcionamiento más alta o más baja. El maximo La temperatura de funcionamiento de los diferentes materiales de la junta varía ampliamente.

Figura 2-Temperatura máxima de trabajo de materiales no metálicos comunes

Además del máximo y mínimo temperatura de funcionamiento que se puede tolerar a corto plazo, la permitida También se debe considerar la temperatura de operación continua. El material de la junta debería ser capaz de resistir la fluencia para reducir la relajación del estrés de la junta, para asegurar que la junta esté sellada en condiciones de trabajo. La mayoría de la junta los materiales tendrán un serio desplazamiento con el aumento de la temperatura. por lo tanto, el junta Un indicador importante de la calidad de la película es la relajación progresiva rendimiento de la junta a cierta temperatura.

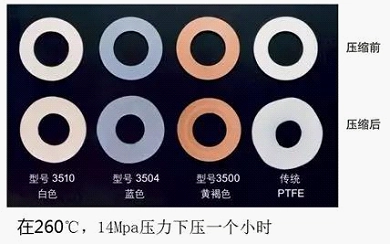

Figura 3-Comparación de pruebas de fluencia de PTFE modificado diferente y PTFE puro tradicional

2 aplicación

Se refiere principalmente a la información del Sistema de conexión donde se encuentra la junta. Es necesario seleccionar el material de junta apropiado y tipo de acuerdo con el material de la brida, el tipo de superficie de sellado de la brida, la aspereza de la brida y el información de perno.

Para bridas no metálicas, debe elegir un junta con una fuerza de apriete relativamente pequeña, de lo contrario es probable que durante el apriete de la brida, la junta no se ha comprimido y la brida ha sido aplastada (ver Figura 4)).

Figura 4: la brida no metálica está aplastada

Para diferentes tipos de superficie de sellado de bridas, El tipo de junta correspondiente también es diferente. Por ejemplo, la bobina tipo de junta correspondiente a la brida sobresaliente (RF) es la junta de bobinado con anillo interior y exterior, y la superficie de la lengüeta y la ranura (TG) El tipo de junta de devanado correspondiente a la brida es el tipo básico, y el tipo de la junta de devanado correspondiente a la brida MFM es la junta de devanado con solo El anillo interior (ver Figura 5).

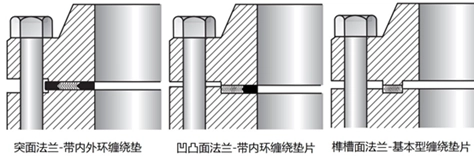

Figura 5: superficie de sellado de brida diferente los tipos corresponden a diferentes tipos de juntas de heridas

Diferentes juntas tienen diferentes bridas requisitos de rugosidad

3 medio

La junta no debe verse afectada por el medio de sellado en condiciones de trabajo completas, incluida la alta temperatura resistencia a la oxidación, resistencia a la corrosión química, resistencia a solventes y resistencia a la permeabilidad Obviamente, la resistencia química de la junta. material para el medio es la junta Primera condición. Para juntas no metálicas o materiales no metálicos en juntas compuestas, la resistencia química de la los materiales pueden referirse a la tabla de resistencia química de materiales no metálicos proporcionado por el fabricante de la junta. Para el material metálico en la junta que está en contacto directo con el medio, debe ser lo mismo que la brida material o tienen mayor resistencia a la corrosión.

4.presión

La junta debe ser capaz de soportar presión máxima, que puede ser la presión de prueba, que puede ser 1.25-1.5 veces La presión de trabajo normal. Para juntas no metálicas, la presión máxima es También relacionado con la temperatura máxima de funcionamiento. Algunos China alta presión proveedores de válvulas de control de alta temperatura siempre dar buenas sugerencias sobre selección de juntas especialmente para control de alta presión y alta temperatura válvula. Por lo general, el valor de la temperatura máxima multiplicado por el máximo la presión (es decir, el valor PxT) tiene un valor límite, por lo que al seleccionar su presión máxima de funcionamiento, también es necesario tener en cuenta El máximo PxT valor que la junta puede soportar. La siguiente figura es el valor PxT tabla de juntas prensadas comunes de GARLOCK. Diferentes tipos de juntas pueden Soportar diferentes presiones.

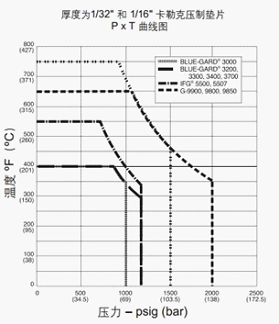

Figura 6-Gráfico de valores P╳T de la junta prensada común GARLOCK

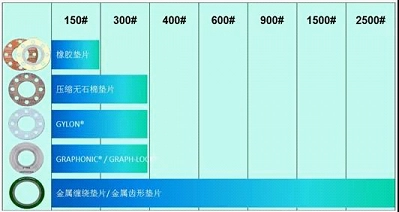

Figura 7-Niveles de presión de brida aplicables a varios tipos de juntas

5.Dimensiones

Al satisfacer la aspereza de la brida y condiciones desiguales, elija una junta delgada tanto como sea posible. El grosor de la junta está relacionada con su tipo, material, diámetro, condición de procesamiento de la superficie de sellado y medio de sellado. Para la mayoría de las juntas de chapa no metálicas, Las juntas delgadas también son más resistentes a la relajación del estrés. Porque lo interno El área de la junta delgada que está en contacto con el medio también es pequeña. La fuga a lo largo del cuerpo de la junta también se reduce. En este caso, la fuerza de soplado de la junta también es pequeña. La Figura 9 muestra que la capacidad anti-explosión de Las juntas finas son más fuertes que las juntas gruesas. Por supuesto, también puedes elija el grosor de la junta y otras dimensiones consultando el Junta estándar.

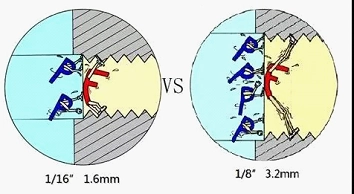

Figura 8- Diagrama esquemático de la fuerza radial. de juntas con diferentes espesores bajo las mismas condiciones de trabajo

Además, porque la junta generalmente utiliza una estructura de conexión perno-brida, los pernos deben ser preajustados para Cumplir los requisitos de sellado durante el montaje. Además, la junta en este La estructura es un elemento de sellado afectado por muchos factores. Controlando el La precarga es un problema complicado. La carga de compresión requerida para varias juntas es También diferente. Para sellos de juntas con requisitos especiales, no tienen dimensiones de conexión estándar, como grosor de brida, tamaño de perno, perno espaciado, etc., que requiere consideraciones especiales de diseño.
