La diferencia entre el efecto de pistón simple y el efecto de pistón doble de una válvula de bola

La diferendoia entre el efecto de pistón simple y el efecto de pistón doble de una válvula de bola.

El efecto de pistón simple (SPE) y el efecto de pistón doble (DPE) en las válvulas de bola son dos tipos de mecanismos de sellado en el diseño de válvulas, principalmente relacionados con la relación de presión entre la bola y el asiento de la válvula. Estos dos efectos impactan significativamente el rendimiento operativo, la capacidad de sellado y la seguridad de la válvula. Las principales diferencias son las siguientes:

1. Efecto de pistón único (SPE)

- Principio de funcionamiento:

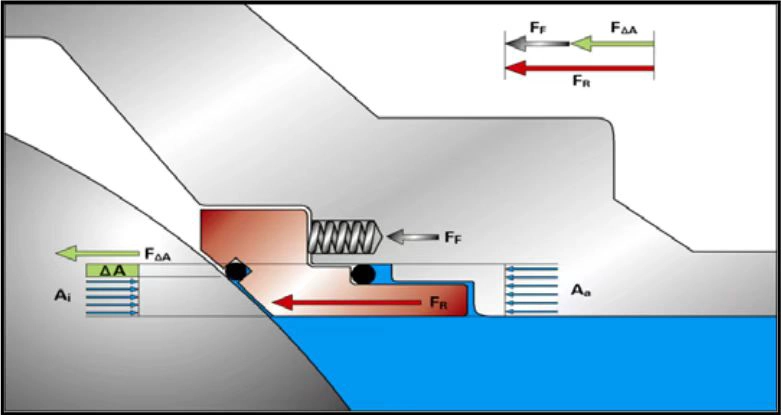

El asiento con Efecto de Pistón Simple (SPE) permite el sellado unidireccional bajo la influencia de la presión del medio. Cuando la presión del medio empuja contra la bola, el asiento se presiona firmemente, logrando un sellado.

- Características:

- La presión aguas abajo empuja el asiento más cerca de la bola, formando un sello.

- Si la presión dentro de la cavidad de la válvula aumenta, el asiento se mueve a lo largo de la dirección del flujo del medio para aliviar la presión excesiva en la cavidad de la válvula, proporcionando un alivio automático de la presión.

- Ventajas:

- Fuerte capacidad de alivio automático de presión, especialmente adecuado para sistemas de alta presión.

- Desventajas:

- El sellado solo es efectivo en una dirección (solo puede evitar el reflujo en un lado), por lo que la dirección de instalación debe ser correcta.

• 2. Efecto Doble Pistón (DPE)
• - Principio de funcionamiento:
• Los asientos con efecto de doble pistón (DPE) pueden sellar contra la bola en ambos lados bajo la presión del medio, independientemente de si la presión proviene del lado de arriba o de abajo.
• - Características:
• - Ambos asientos se presionan firmemente contra la bola bajo presión, proporcionando un sellado bidireccional.
• - Si la presión dentro de la cavidad de la válvula aumenta, no se puede liberar automáticamente debido al sellado bidireccional. La presión debe aliviarse por otros medios, como un dispositivo de ventilación manual.
• - Ventajas:
• - Proporciona capacidad de sellado bidireccional, mejorando la seguridad y el rendimiento del sellado.
• - Desventajas:
• - No se puede aliviar la presión automáticamente, lo que requiere medidas de diseño adicionales (por ejemplo, válvulas de seguridad o dispositivos de ventilación) para manejar la sobrepresión en la cavidad de la válvula.

• 3. Principales escenarios de aplicación
• - Efecto de pistón único (SPE):
• - Adecuado para escenarios que requieren liberación automática de presión en la cavidad de la válvula, comúnmente utilizado en diseños de seguridad para oleoductos y gasoductos.
• Efecto Doble Pistón (DPE):
• - Adecuado para situaciones que requieren un alto rendimiento de sellado y sellado bidireccional, como equipos críticos en sistemas de alta presión o condiciones de operación de alto riesgo.

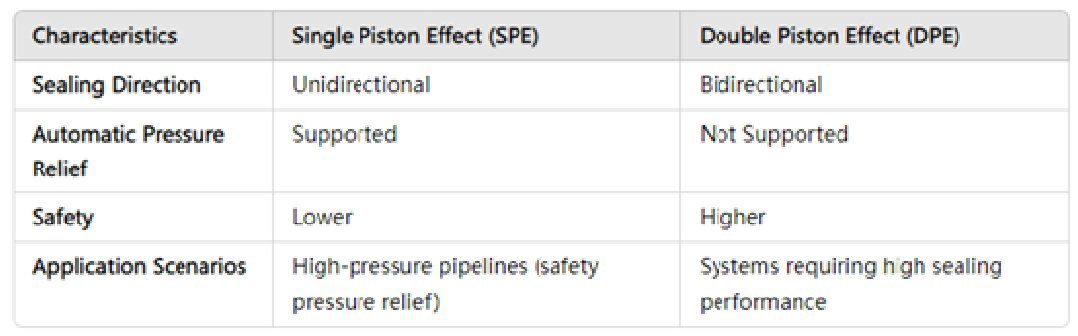

• 4. Comparación estructural
•

Si el escenario de aplicación requiere alivio automático de presión de la cavidad de la válvula, se debe elegir el efecto de pistón único (SPE). Sin embargo, en los casos en los que se necesita sellado bidireccional y se pueden aceptar dispositivos de alivio de presión adicionales, el efecto de doble pistón (DPE) sería una opción más segura.

Fabricante de válvulas de bola montadas en muñón de China cUn diseño con características SPE y DPE según los requisitos del cliente.
