Estação de Tratamento de Água Potável da Represa Wehebach

Gert Wijbrans valve-world.net 2019-04-01 16:39:52
Como parte de um esquema de modernização na estação de tratamento de água potável da Barragem de Wehebach (DWTP) na Alemanha, decidiu-se usar a Profinet pela primeira vez para controlar novos atuadores elétricos na segunda etapa de filtração. A intenção era ganhar experiência prática desta tecnologia de comunicação orientada para o futuro.

Vantagens durante o comissionamento
O DWTP faz parte da WAG Nordeifel mbH e produz aproximadamente 9 milhões de metros cúbicos de água potável por ano para a região da Grande Aachen. O projeto de retrofit foi realizado pelo provedor de serviços Enwor. “Esperamos um comissionamento mais simples e maior confiabilidade operacional da Profinet”, afirma Thomas Hackenbroich, chefe do departamento de engenharia de controle da Enwor.
Desde o verão de 2017, 42 atuadores AUMA com interface Profinet foram implantados no segundo estágio de filtragem no DWTP. Seis atuadores são instalados em cada uma das sete bacias de filtragem do segundo estágio de filtragem. Controlam respectivamente a entrada, a saída, a entrada de ar de purga, a entrada e saída de água de enxaguamento e a descarga da base do filtro.

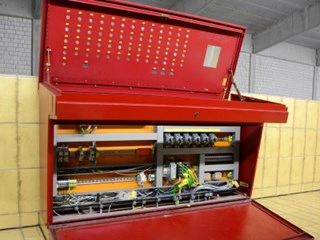

Adotando as comunicações Profinet para controle do atuador da válvula
permitiu o gabinete de controle Wehebach Dam DWTP
para ser feito consideravelmente mais arrumado

Mais espaço no armário de controle
Antes da instalação propriamente dita, a equipe da Enwor participou de uma sessão de treinamento no Centro de Serviços da AUMA em Colônia, na instalação e comissionamento de atuadores controlados por Profinet. Durante a instalação, os seis atuadores de cada bacia de filtração foram ligados através de linhas pontuais de ponta de ponta com um interruptor que lida com a comunicação com o sistema host de nível superior. Cabos de rede CAT-6 blindados que poderiam ser facilmente testados com um testador de cabo comum foram usados. “Há muito mais espaço dentro do gabinete de controle, já que componentes para terminação, repetidores, etc. não são necessários para o Profinet”, relata Thomas Hackenbroich.

Comissionamento eficiente
A equipe da Enwor usou a descrição padronizada do dispositivo GSD fornecida pela AUMA para o comissionamento do atuador, bem como o próprio software de engenharia do fabricante da DCS. A configuração do dispositivo via Profinet provou ser direta. O primeiro passo foi atribuir a cada atuador um nome de dispositivo e um endereço IP para permitir a identificação inequívoca dentro do sistema Profinet. Os parâmetros e blocos de funções necessários para a operação foram configurados em uma segunda etapa. “O comissionamento dos atuadores via Profinet foi direto e muito suave”, diz Thomas Hackenbroich. “Nós só tínhamos que criar a configuração para o primeiro filtro, e depois poderíamos transferi-lo para todos os outros.”

Plug & Jogue ao trocar dispositivos
Diagnósticos simples de falhas e fácil troca de dispositivos nas redes Profinet têm grandes vantagens para o Sr. Hackenbroich. Graças à detecção de vizinhança dentro da rede Profinet, o sistema pode informar qual endereço IP e, portanto, qual atuador está atribuído a qual porta. Se um atuador for substituído por outro dispositivo, o novo dispositivo receberá a mesma função na rede e, portanto, o mesmo nome de dispositivo e endereço IP. Assim, imediatamente assume a mesma tarefa dentro do aplicativo.
“Simulamos a substituição do dispositivo e simplesmente conectamos os conectores em um novo atuador. O sistema reconheceu o novo dispositivo e transferiu automaticamente a configuração ”, explica Hackenbroich. "Profinet tem plenamente minhas expectativas."

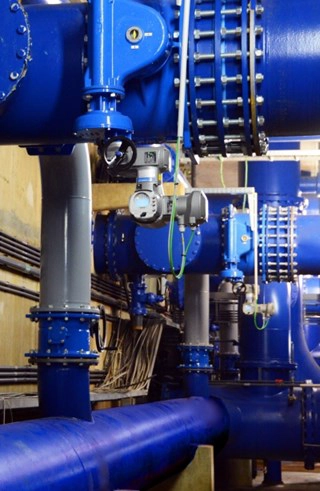

42 Atuadores multi-voltas AUMA SA com atuador inteligente AC 01.2
controles e interface Profinet fornecem automação de válvula confiável
para o segundo estágio de filtração na Represa Wehebach (DWTP).
