Wehebach Dam Trinkwasseraufbereitungsanlage

Vorteile bei der Inbetriebnahme
Das DWTP ist Teil der WAG Nordeifel mbH und produziert jährlich rund 9 Millionen Kubikmeter Trinkwasser für den Großraum Aachen. Das Retrofit-Projekt wurde vom Dienstleister Enwor durchgeführt. „Wir erwarten von Profinet eine einfachere Inbetriebnahme und erhöhte Betriebssicherheit“, sagt Thomas Hackenbroich, Abteilungsleiter Regelungstechnik bei Enwor.
In der zweiten Filtrationsstufe des DWTP sind seit Sommer 2017 42 AUMA-Stellantriebe mit Profinet-Schnittstelle im Einsatz. In jedem der sieben Filterbecken der zweiten Filtrationsstufe sind sechs Stellantriebe installiert. Sie regeln Zufluss, Abfluss, Spülluftzufluss, Spülwasserzufluss und -abfluss sowie den Filterbodenabfluss.

Übernahme der Profinet-Kommunikation zur Steuerung des Ventilantriebs

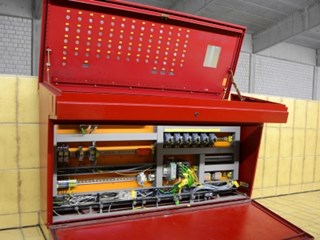

hat den Wehebach Dam DWTP-Schaltschrank zugelassen
wesentlich ordentlicher gemacht werden

Mehr Platz im Schaltschrank
Vor der eigentlichen Installation haben Enwor-Mitarbeiter an einer Schulung im AUMA Service Center Köln über die Installation und Inbetriebnahme von Profinet-gesteuerten Antrieben teilgenommen. Während der Installation wurden die sechs Stellantriebe jedes Filtrationsbeckens über Punkt-zu-Punkt-Stichleitungen mit einem Schalter verbunden, der die Kommunikation mit dem übergeordneten Hostsystem übernimmt. Verwendet wurden geschirmte CAT-6-Netzwerkkabel, die problemlos mit einem herkömmlichen Kabeltester getestet werden konnten. „Der Schaltschrank bietet viel mehr Platz, da für Profinet keine Komponenten für Abschluss, Repeater usw. erforderlich sind“, berichtet Thomas Hackenbroich.

Effiziente Inbetriebnahme
Die Mitarbeiter von Enwor verwendeten die standardisierte GSD-Gerätebeschreibung von AUMA für die Inbetriebnahme der Stellantriebe sowie die eigene Engineering-Software des DCS-Herstellers. Die Gerätekonfiguration über Profinet erwies sich als unkompliziert. Der erste Schritt bestand darin, jedem Aktor einen Gerätenamen und eine IP-Adresse zuzuweisen, um eine eindeutige Identifikation innerhalb des Profinet-Systems zu ermöglichen. In einem zweiten Schritt wurden die für den Betrieb erforderlichen Parameter und Funktionsbausteine ​​konfiguriert. „Die Inbetriebnahme der Antriebe über Profinet war unkompliziert und reibungslos“, sagt Thomas Hackenbroich. „Wir mussten nur die Konfiguration für den ersten Filter erstellen und konnten sie dann auf alle anderen Filter übertragen.“

Stecker & Spielen Sie beim Austausch von Geräten
Die einfache Fehlerdiagnose und der einfache Gerätetausch in Profinet-Netzwerken haben für Herrn Hackenbroich große Vorteile. Durch die Nachbarschaftserkennung innerhalb des Profinet-Netzwerks kann das System erkennen, welche IP-Adresse und damit welcher Aktor welchem ​​Port zugewiesen ist. Wird ein Aktor durch ein anderes Gerät ersetzt, erhält das neue Gerät im Netzwerk die gleiche Rolle und damit denselben Gerätenamen und dieselbe IP-Adresse. Es übernimmt somit sofort die gleiche Aufgabe innerhalb der Anwendung.
„Wir haben den Gerätetausch simuliert und die Stecker einfach in einen neuen Stellantrieb gesteckt. Das System hat das neue Gerät erkannt und die Konfiguration automatisch übertragen “, erklärt Hackenbroich. "Profinet hat meine Erwartungen voll erfüllt."

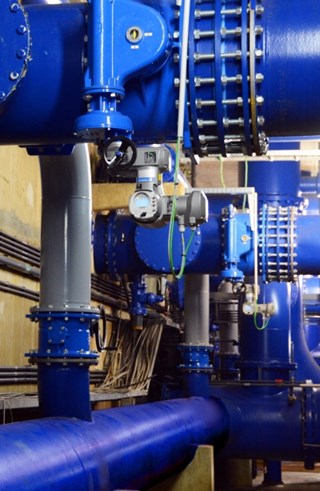

42 Drehantriebe AUMA SA mit intelligentem Stellantrieb AC 01.2
Steuerungen und Profinet-Schnittstelle sorgen für eine zuverlässige Ventilautomation
für die zweite Filtrationsstufe am Wehebacher Damm (DWTP).
