Auswahl der Rohrleitungsventile und Einstellung der Rohrleitungsventile

Cowinns Cowinns 2020-04-29 19:16:58
Auswahl der Rohrleitungsventile und Einstellung von Rohrleitungsventile

(1) Auswahl und Lage der Pipeline Ventile, Auswahlprinzipien von Ventilen, die in Wasserversorgungsleitungen verwendet werden

1. Wenn der Rohrdurchmesser nicht größer ist als 50 mm sollte ein Absperrventil verwendet werden; wenn der Rohrdurchmesser größer als ist 50mm werden ein Absperrschieber und eine Absperrklappe verwendet

2. Die Durchflussmenge muss angepasst werden. Wann Wenn der Wasserdruck verwendet wird, sollten ein Regelventil und ein Abschlussventil verwendet werden verwendet werden.

3. Der Absperrschieber sollte für die verwendet werden Teile mit geringem Wasserdurchflusswiderstand (z. B. die Pumpensaugleitung)

4. Absperrschieber und Absperrklappen sollten Wird an den Rohrabschnitten verwendet, an denen der Wasserfluss in beiden fließen muss Anweisungen und Absperrventile sollten nicht verwendet werden

5. Absperrklappe und Kugelhahn sollten sein in dem kleinen Installationsraum verwendet

6. Auf dem Pipeline-Abschnitt häufig geöffnet und geschlossen, sollte das Abschlussventil verwendet werden

7. Das Multifunktionsventil sollte eingeschaltet sein das Auslassrohr der kalibergedämpften Pumpe

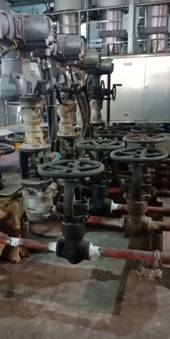

high pressure globe valve.jpgglobe valve.jpg

(2) Position der Ventilinstallation auf Wasser Versorgungsleitung

1. Die Wasserversorgungsleitung in der Wohngebiet ist aus dem Dating-Pipeline-Abschnitt des kommunalen Wassers Versorgungsleitung.

2. Der vor dem Spiralrohrnetz über dem Wohngebiet sollte gemäß den Anforderungen von eingestellt werden Trennung. Wenn die Länge des Epoxidharzrohrs zu lang ist, ist dies ratsam Installieren Sie ein segmentiertes Ventil

3. Der Beginn des Abzweigrohrs oder des Haushaltsleitung aus der Hauptwasserzuleitung im Wohnbereich angeschlossen Bereich

4. Einlassrohr, Wasserzähler und Abzweig Steigrohre (Unterseite des Steigrohrs, oberes und unteres Ende des vertikalen kreisförmigen Rohrnetzes Steigleitung)

5. Das Abzweigrohr des Quarzrohrs Netzwerk und das Verbindungsrohr durch das Abzweigrohrnetz

6. Der Beginn der Wasserverteilung Rohrleitung von der Innenwasserversorgungsleitung zu den Bewohnern und öffentlichen Toiletten, und Der Wasserverteilungspunkt am Wasserverteilungs-Abzweigrohr wird eingestellt, wenn Es gibt 3 oder mehr

7. Auslassrohr der Wasserpumpe, Saugpumpe der selbstansaugenden Wasserpumpe

8. Die Einlass- und Auslassrohre und der Abfluss Rohre des Wassertanks

9. Ausrüstung (wie Heizungen, Kühlung Türme usw.) Einlasswasser bilden Rohr

10. Wasserverteilungsrohre für die Sanitärversorgung Geräte (wie große und kleine Urinale, Waschbecken, Duschen usw.)

11. Einige Zubehörteile, z. B. Automatik Auslassventil, Druckbegrenzungsventil, Wasserschlagabscheider, Manometer, Sprinkler usw. vor und hinter dem Überdruckventil und dem Rückfluss Verhinderer usw.

12. Der unterste Teil der Wasserversorgung Das Netzwerk sollte mit einem Ablassventil ausgestattet sein

(3) Auswahl des Rückschlagventils

Das Rückschlagventil sollte generell sein ausgewählt nach Installationsort, Wasserdruck vor dem Ventil, Anforderungen an die Dichtleistung nach dem Schließen und die Größe des Wassers Hammer beim Schließen verursacht:

1. Wenn der Wasserdruck vor dem Ventil ist klein, Swing-Check-, Ball-Check- und Shuttle-Rückschlagventile sollten sein benutzt.

2. Bei der Dichtleistung Die Anforderungen nach dem Schließen sind streng. Es ist besser, das Rückschlagventil auszutauschen mit schließender Feder

3. Wenn es gefaltet und geschlossen werden muss Für den Wasserschlag ist es besser, das schnell schließende Schalldämpfer-Rückschlagventil oder zu wählen langsam schließendes Rückschlagventil mit Dämpfungsvorrichtung

4. Der Ventilbruch oder die Spule des Schecks Das Ventil sollte sich unter Einwirkung von Schwerkraft oder Feder von selbst schließen können Macht

(4) Rückschlagventil für Wasserversorgungsleitung

Auf der Dattelröhre; am Wasserzulaufrohr des geschlossenen Warmwasserbereiters oder der Wasserausrüstung; am Wasserauslassrohr des Wasserpumpe; der Wassertank, der Wasserturm und der Wasserleitungsabschnitt des Hochlands Pool, der das gleiche Rohr wie die Einlass- und Auslassrohre verwendet.

Hinweis: Es ist nicht erforderlich, eine Prüfung zu installieren Ventil im Rohrabschnitt des eingebauten Rohrrückflussverhinderers.

(5) Die Position des Auspuffrohrs des Wasserversorgungsleitung

1. Das verwendete Wasserversorgungsleitungsnetz zeitweise mit automatischem Auslassventil am Ende und ausgestattet sein der höchste Punkt des Rohrnetzes

2. Es gibt einen Rohrabschnitt mit offensichtlichen Welligkeit und Ansammlung von Luft im Wasserversorgungsleitungsnetz. Ein Am Spitzenpunkt des wurde ein automatisches Auslassventil oder ein manuelles Ventil eingestellt Abschnitt zu erschöpfen

3. Luftdruckwasserversorgungsgerät, wenn unter Verwendung eines Luftdruckwassertanks mit automatischer Luftzufuhr, dem höchsten Punkt von Das Wasserverteilungsnetz sollte mit einem automatischen Abgas ausgestattet sein Ventil

Vor- und Nachteile verschiedener Ventile

1. Absperrschieber

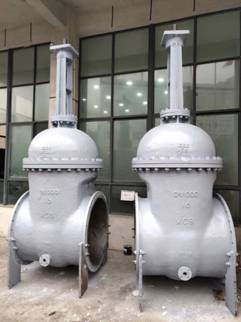

gate valve.jpg

Absperrschieber bezieht sich auf ein Ventil, dessen Schließen Element (Tor) bewegt sich in vertikaler Richtung des Kanals und ist hauptsächlich als Schneidmedium in axialer Richtung verwendet, dh vollständig geöffnet oder vollständig geschlossen. Im Allgemeinen kann der Absperrschieber nicht zur Regelung des Durchflusses verwendet werden. Es kann auf niedrigen Temperaturdruck oder hohe Temperatur und Druck angewendet werden, abhängig von den verschiedenen Materialien des Ventils. Aber der Absperrschieber ist Im Allgemeinen nicht im Kanal zum Transport von Schlamm und anderen Medien verwendet

Vorteil:

① Klein Flüssigkeitswiderstand;

② Die Der zum Öffnen und Schließen erforderliche Koeffizient ist gering.

CanEs kann auf dem ringförmigen Rohr verwendet werden, wo das Medium in zwei Richtungen fließt, die Die Strömungsrichtung des Mediums ist nicht eingeschränkt.

»Wenn vollständig geöffnet ist die Erosion der Dichtfläche durch das Arbeitsmedium geringer als das des Abschlussventils;

»Die Die Formstruktur ist relativ einfach und der Herstellungsprozess ist besser.

⑥ Die Strukturlänge ist relativ kurz.

Nachteile:

① Die Außenmaße und Öffnungshöhe sind koaxial und erforderlich Installationsraum ist auch angrenzend;

②Während Öffnen und Schließen, die Dichtfläche ist relativ gerieben und die Reibung ist gebrochen und es ist leicht, selbst bei hohen Temperaturen Abrieb zu verursachen;

»Allgemein Absperrschieber haben zwei Dichtflächen, die einige Schwierigkeiten verursachen Verarbeitung, Mahlen und Wartung;

»Lang Öffnungs- und Schließzeit.

2. Absperrklappe

butterfly valve.jpg

Absperrklappe ist eine Art Ventil, das verwendet scheibenförmige Öffnungs- und Schließteile, um sich abwechselnd um 90 ° zu drehen Öffnen, schließen und stellen Sie den Flüssigkeitskanal ein.

Vorteil:

①Einfach Struktur, geringe Größe, geringes Gewicht und Einsparungen bei den Verbrauchsmaterialien, insbesondere bei Verwendung in Ventilen mit großem Durchmesser;

② Schnell Öffnen und Schließen, kleiner Strömungswiderstand;

③ Es kann für Medium mit suspendierten festen Partikeln verwendet werden, und es kann auch verwendet werden für Pulver und körnige Medien entsprechend der Festigkeit der Dichtfläche. Es kann auf das gegenseitige Öffnen und Schließen und Einstellen von angewendet werden Belüftungs- und Staubentfernungsmethoden und ist weit verbreitet in Gasleitungen und Wasserkanäle in der Metallurgie, Leichtindustrie, Elektrizität und Petrochemie Systeme. Dreifach versetzte Absperrklappe Design für viele verschiedene Branchen wie trinkbares Wasser, Chemiefabrik etc.

Nachteile:

① Die Der Durchflusseinstellbereich ist nicht groß. Wenn die Öffnung 30% erreicht, wird der Durchfluss erreicht geben Sie mehr als 95% ein;

②Durch Die Einschränkung der Absperrklappenstruktur und des Dichtungsmaterials ist dies nicht Geeignet für Hochtemperatur- und Hochdruckrohrleitungen. Die allgemeine Arbeitstemperatur liegt unter 300 ° C und unter PN40;

③Verglichen Mit dem Kugelhahn ist die Dichtleistung schlecht, so dass er stellenweise verwendet wird wo die Dichtungsanforderungen nicht sehr hoch sind.

3. Kugelhahn

ball valve.jpg

Der Kugelhahn wird aus dem Stopfen entwickelt Ventil. Sein öffnender und schließender Teil ist eine Kugel. Der Ball wird um 90 ° gedreht die Ventilspindel, um den Zweck des Öffnens und Schließens zu erreichen. Der Kugelhahn ist Wird hauptsächlich zum Abschneiden, Verteilen und Ändern der Fließrichtung des Mediums verwendet auf der Pipeline. Der als V-förmige Öffnung ausgelegte Kugelhahn hat auch eine gute Durchflussanpassungsfunktion.

Vorteil:

① Hat der niedrigste Strömungswiderstand (tatsächlich 0);

»Weil es bleibt während der Arbeit nicht hängen (wenn kein Druck herrscht), es kann zuverlässig sein das poröse Medium und die niedrigsiedende Flüssigkeit zerkleinern;

③ Innerhalb des Druck- und Temperaturbereichs des Risses kann eine vollständige Abdichtung erfolgen erreicht;

④ Schnell Öffnen und Schließen kann erreicht werden. Die Öffnungs- und Schließzeit einiger Strukturen sind nur 0,05 ~ 0,1 s, um sicherzustellen, dass es als Automatik verwendet werden kann System für den Prüfstand. Beim schnellen Öffnen und Schließen des Ventils wird die Betrieb hat keine Auswirkungen;

»Die Das kugelförmige Verschlussstück kann automatisch an der Grenze positioniert werden Position;

⑥ Die Arbeitsmedium ist beidseitig zuverlässig abgedichtet;

»Wenn vollständig geöffnet und vollständig geschlossen, die Dichtflächen der Kugel und des Ventils Sitz sind vom Medium isoliert, so dass das Medium durch das Ventil bei läuft Eine hohe Geschwindigkeit verursacht keine Korrosion der Dichtfläche.

⑧Kompakt Struktur und geringes Gewicht kann es als das vernünftigste Ventil angesehen werden Struktur des Niedertemperatur-Mediumsystems;

⑨Der Ventilkörper ist symmetrisch, insbesondere die geschweißte Ventilkörperstruktur kann gut aushalten die Belastung durch die Pipeline;

⑩Der Kugelhahn mit voll verschweißtem Körper kann direkt unter der Erde vergraben werden, so dass der Innenraum Teile des Ventils werden nicht erodiert und es kann bis zu 30 Jahre dauern.

Nachteile:

»Weil Das Hauptsitzdichtungsmaterial des Kugelhahns ist PTFE, es ist für fast alle inert chemische Substanzen und hat einen kleinen Reibungskoeffizienten, stabile Leistung, Nicht leicht zu altern, großer Temperaturbereich und hervorragende Dichtleistung Daher sind beim Versiegeln von Materialien die physikalischen Eigenschaften von PTFE, einschließlich eines höheren Ausdehnungskoeffizienten, einer Empfindlichkeit gegenüber kaltem Fluss und einer schlechten Hitze Austausch, erfordern die Konstruktion von Ventilsitzdichtungen um diese herum durchgeführt werden Eigenschaften. Darüber hinaus ermöglicht das Temperaturwiderstandsniveau von PTFE, kann Nur bei weniger als 180 ℃ verwenden. Oberhalb dieser Temperatur nimmt das Dichtungsmaterial zu. Wann In Anbetracht der Langzeitanwendung wird es im Allgemeinen nicht bei 120 ° C verwendet. Und Metall zu metallisch sitzender Absperrklappe kann für hohe Temperaturen ausgelegt werden.

② Es ist Die Regelungsleistung ist schlechter als beim Absperrventil, insbesondere bei der Pneumatik Ventil (oder elektrisches Ventil).

4. Absperrventil

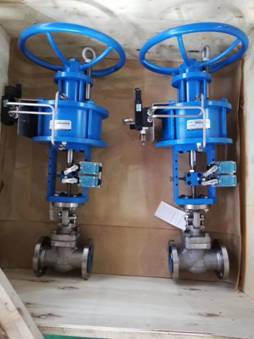

globe valve.jpg

Bezieht sich auf ein Ventil, bei dem das Schließen Element (Ventil) bewegt sich entlang der Mittellinie des Ventilsitzes. Demzufolge Form der Bewegung der Ventilklappe ist die Änderung der Ventilsitzöffnung direkt proportional zum Hub der Ventilklappe. Weil die Öffnung oder Der Schließhub des Ventilschafts dieses Ventiltyps ist relativ relativ. und hat eine sehr zuverlässige Abschaltfunktion und weil der Wechsel des Ventilsitzes Anschluss ist proportional zum Hub der Ventilklappe, es ist sehr gut geeignet für Regulierung des Durchflusses. Daher ist dieser Ventiltyp sehr gut geeignet für Abschaltung oder Einstellung und Drosselung.

Vorteil:

①Während Öffnen und Schließen der Reibungskraft zwischen Scheibe und Dichtung Die Oberfläche des Ventilkörpers ist kleiner als die des Absperrschiebers verschleißfest.

② Die Die Öffnungshöhe beträgt in der Regel nur 1/4 des Ventilsitzkanals kleiner als der Absperrschieber in Reihe;

③ Normalerweise befindet sich nur eine Dichtfläche am Ventilkörper und an der Ventilscheibe Der Herstellungsprozess ist besser und leicht zu warten.

»Weil Der Füllstoff ist in der Regel eine Mischung aus Asbest und Graphit, der Temperatur Widerstandsniveau ist höher. Im Allgemeinen verwenden Dampfventile Abschlussventile.

Nachteile:

① Da sich die Strömungsrichtung des Mediums durch das Ventil geändert hat, wird die Der minimale Durchflusswiderstand des Endventils ist ebenfalls höher als der der meisten andere Arten von Ventilen;

② Fällig Zur Hubabweichung ist die Öffnungsgeschwindigkeit langsamer als der Kugelhahn.

5. Absperrventil

Es bezieht sich auf ein Drehventil mit einer Wendel schließendes Mitglied. Bei 90 ° Drehung ist der Kanalanschluss am Ventilkegel kommuniziert oder getrennt mit dem Kanalanschluss am Ventilkörper zu realisieren Öffnen oder Schließen. Die Form des Ventilkegels kann so sein, dass sein Prinzip ist im Grunde dem Kugelhahn ähnlich. Der Kugelhahn wird am entwickelt Basis des Absperrventils, das hauptsächlich für den Bergbau, aber auch für die Petrochemie verwendet wird Industrie.

6. Sicherheitsventil

Bezieht sich auf den Überdruckschutz Gerät am Druckbehälter, Gerät oder Katheter. Wenn der Druck in der Geräte, Behälter oder Leitungen steigen über den zulässigen Wert, das Ventil öffnet sich automatisch und entlädt sich dann vollständig, um die Ausrüstung zu verhindern, Behälter oder Rohrleitung und Druck steigen weiter an; wenn der Druck sinkt auf den angegebenen Wert, sollte das Ventil automatisch und rechtzeitig Herunterfahren, um den sicheren Betrieb von Geräten, Behältern oder Rohren zu schützen.

7. Kondensatableiter

Beim Transport von Dampf komprimiert Luft und andere Medien wird etwas Kondensat gebildet. Um die Arbeitseffizienz und sicherer Betrieb des Gerätes, diese nutzlos und schädlich Medien sollten rechtzeitig entladen werden, um den Verbrauch und die Verwendung des zu gewährleisten Gerät. : ① Kann schnell das erzeugte Kondensat entfernen; ② Dampfinjektion verhindern; ③ Entfernen Sie Luft und andere nicht kondensierbare Gase.

8. Druckminderventil

Es ist ein Ventil, das sich einstellt, um den Einlass zu verringern Druck auf einen bestimmten erforderlichen Ausgangsdruck und annektieren Sie die Energie des Medium selbst, so dass der Ausgangsdruck automatisch stabil bleibt Wert.

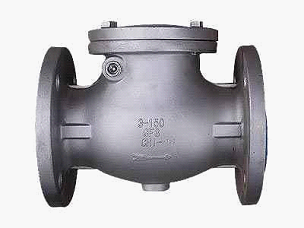

9. Rückschlagventil

Diese Ventile werden automatisch geöffnet und geschlossen durch die Kraft, die durch den Fluss des Mediums in der Mitte erzeugt wird, und gehören zu einem automatischen Ventil. Das Rückschlagventil dient zum Eindringen in das System. und seine Hauptfunktion besteht darin, einen Rückfluss des Mediums zu verhindern und die Pumpe zu verhindern und Antrieb des Motors vom Rückwärtsfahren und Entladen des Behältermediums. Die Prüfung Ventil oder der Kanal zur Versorgung des Hilfssystems, dessen Druck kann Ein Anstieg, der den Systemdruck überschreitet, kann hauptsächlich in einen Rotationstyp unterteilt werden (rotierend nach dem Schwerpunkt) und ein Hubtyp (Bewegung in der axiale Richtung).
