Sélection des vannes de pipeline et réglage des vannes de pipeline

Cowinns Cowinns 2020-04-29 19:16:58
Sélection des vannes de pipeline et réglage de vannes de pipeline

(1) Sélection et emplacement du pipeline vannes, principes de sélection des vannes utilisées dans les conduites d'alimentation en eau

1. Lorsque le diamètre du tuyau n'est pas supérieur de 50 mm, une soupape à soupape doit être utilisée; lorsque le diamètre du tuyau est supérieur à 50 mm, un robinet-vanne et une vanne papillon sont utilisés

2. Le débit doit être ajusté. Quand la pression de l'eau est utilisée, une vanne de régulation et une vanne de terminaison être utilisé.

3. Le robinet-vanne doit être utilisé pour pièces à faible résistance à l'écoulement d'eau (comme le tuyau d'aspiration de la pompe)

4. Les robinets-vannes et les vannes papillon doivent être utilisé sur les sections de tuyaux où le débit d'eau doit circuler dans les deux les directions et les vannes d'arrêt ne doivent pas être utilisées

5. La vanne papillon et la vanne à bille doivent être utilisé dans le petit espace d'installation

6. Sur la section de pipeline qui est fréquemment ouvert et fermé, la vanne de terminaison doit être utilisée

7. La valve multifonctionnelle doit être utilisée sur le tuyau de sortie de la pompe à amortisseur de calibre

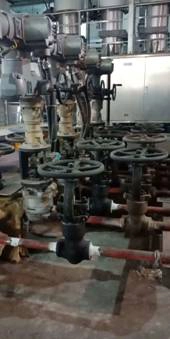

high pressure globe valve.jpgglobe valve.jpg

(2) Position d'installation de la vanne sur l'eau pipeline d'approvisionnement

1. La canalisation d’approvisionnement en eau zone résidentielle est de la section du pipeline de datation de l'eau municipale pipeline d'approvisionnement.

2. L'amont du réseau de tuyaux en spirale au-dessus de la zone résidentielle doit être définie conformément aux séparation. Lorsque la longueur du tuyau en résine époxy est trop longue, il est conseillé de installer une vanne segmentée

3. Le début du tuyau de dérivation ou le tuyau domestique connecté à partir du tuyau d'alimentation en eau principal dans le résidentiel région

4. Tuyau d'entrée, compteur d'eau et branche contremarches (bas de la contremarche, extrémités supérieure et inférieure du réseau de tuyaux circulaires verticaux contremarche)

5. Le tuyau de dérivation du tuyau en quartz réseau et le tuyau de raccordement à travers le réseau de tuyaux de dérivation

6. Le début de la distribution d'eau la conduite reliant la conduite intérieure d'alimentation en eau aux résidents et aux toilettes publiques, et le point de distribution d'eau sur le tuyau de dérivation de distribution d'eau est défini lorsque il y en a 3 ou plus

7. Tuyau de sortie de la pompe à eau, pompe d'aspiration de pompe à eau auto-amorçante

8. Les tuyaux d'entrée et de sortie et le drain tuyaux du réservoir d'eau

9. Équipement (comme les radiateurs, le refroidissement tours, etc.) tuyau d'arrivée d'eau

10. tuyaux de distribution d'eau pour sanitaire appareils (tels que grands et petits urinoirs, lavabos, douches, etc.)

11. Certains accessoires, comme l'automatique soupape d'échappement, soupape de surpression, éliminateur de coups de bélier, manomètre, arroseur, etc., avant et arrière de la soupape de surpression et du refoulement obturateur, etc.

12. La partie la plus basse de l'approvisionnement en eau le réseau doit être équipé d'une vanne de vidange

(3) Sélection du clapet anti-retour

Le clapet anti-retour doit généralement être sélectionné en fonction de son emplacement d'installation, de la pression d'eau devant le valve, exigences de performance d'étanchéité après la fermeture et la taille de l'eau marteau provoqué lors de la fermeture:

1. Lorsque la pression de l'eau devant le la vanne est petite, les clapets anti-retour à battant, à bille et à navette doivent être utilisé.

2. Lorsque la performance d'étanchéité les exigences après la fermeture sont strictes, il est préférable de remplacer le clapet anti-retour avec ressort de fermeture

3. Quand il faut plier et fermer le coup de bélier, il est préférable de choisir un clapet anti-retour silencieux à fermeture rapide ou clapet anti-retour à fermeture lente avec dispositif d'amortissement

4. La soupape se casse ou la bobine du contrôle la valve doit pouvoir se fermer d'elle-même sous l'action de la gravité ou du ressort Obliger

(4) Clapet anti-retour pour la conduite d'alimentation en eau

Sur le tube de date; sur le tuyau d'arrivée d'eau du chauffe-eau fermé ou de l'équipement d'eau; sur le tuyau de sortie d'eau du pompe à eau; le réservoir d'eau, le château d'eau et la conduite d'eau des hauts plateaux piscine qui utilise le même tuyau que les tuyaux d'entrée et de sortie.

Remarque: il n'est pas nécessaire d'installer un chèque dans la section de tuyau de l'obturateur de refoulement de pipeline intégré.

(5) L'emplacement du tuyau d'échappement du canalisation d'alimentation en eau

1. Le réseau de conduites d'alimentation en eau utilisé par intermittence doit être équipé d'une soupape d'échappement automatique à la fin et le point le plus haut du réseau de canalisations

2. Il y a une section de tuyau avec ondulation et accumulation d'air dans le réseau de conduites d'alimentation en eau. Une une soupape d'échappement automatique ou une soupape manuelle a été réglée au point section à épuiser

3. Dispositif d'alimentation en eau sous pression utilisant un réservoir d'eau à pression d'air de type à alimentation en air automatique, le point son réseau de distribution d'eau devrait être équipé d'un échappement automatique soupape

Avantages et inconvénients de différents soupapes

1. Robinet-vanne

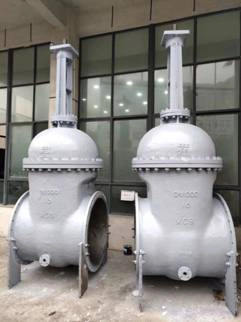

gate valve.jpg

La soupape à vanne fait référence à une soupape dont la fermeture élément (porte) se déplace dans la direction verticale du canal, et est principalement utilisé comme moyen de coupe dans le sens axial, c'est-à-dire complètement ouvert ou complètement fermé. Généralement, le robinet-vanne ne peut pas être utilisé pour réguler le débit. Ça peut être appliqué à une pression à basse température ou à une température et une pression élevées, en fonction des différents matériaux de la vanne. Mais la vanne est généralement pas utilisé dans le canal pour transporter de la boue et d'autres médias

avantage:

① Petit résistance aux fluides;

② Le le coefficient requis pour l'ouverture et la fermeture est petit;

③Il peut être utilisé sur le tuyau en forme d'anneau où le fluide coule dans deux directions, le la direction d'écoulement du milieu n'est pas limitée;

HenQuand complètement ouvert, l'érosion de la surface d'étanchéité par le milieu de travail est plus petite que celle de la valve de terminaison;

⑤Le la structure de la forme est relativement simple et le processus de fabrication est meilleur;

⑥ Le la longueur de la structure est relativement courte.

Désavantages:

① Le les dimensions externes et la hauteur d'ouverture sont coaxiales, et les l'espace d'installation est également adjacent;

②Pendant ouverture et fermeture, la surface d'étanchéité est relativement frottée, et le frottement est cassé, et il est facile de provoquer une abrasion même à haute température;

③Général les robinets-vannes ont deux surfaces d'étanchéité, ce qui ajoute quelques difficultés à traitement, broyage et maintenance;

④Long heures d'ouverture et de fermeture.

2. Vanne papillon

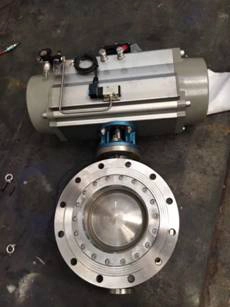

butterfly valve.jpg

La vanne papillon est une sorte de vanne qui utilise des pièces d'ouverture et de fermeture de type disque pour tourner alternativement autour de 90 ° ouvrir, fermer et régler le canal de fluide.

avantage:

①Simple structure, petite taille, poids léger et économie de consommables, surtout l'utiliser dans les vannes de grand diamètre;

② Rapide ouverture et fermeture, petite résistance à l'écoulement;

③ It peut être utilisé pour le milieu avec des particules solides en suspension, et il peut également être utilisé pour les poudres et les granulés selon la résistance de la surface d'étanchéité. Il peut être appliqué à l'ouverture et à la fermeture mutuelles et au réglage de ventilation et dépoussiérage, et est largement utilisé dans les gazoducs et canaux d'eau dans la métallurgie, l'industrie légère, l'énergie électrique et la pétrochimie systèmes. Vanne papillon à triple décalage conception pour de nombreuses industries différentes telles que l'eau potable, les usines chimiques, etc.

Désavantages:

① Le la plage de réglage du débit n'est pas grande, lorsque l'ouverture atteint 30%, le débit entrez plus de 95%;

UeEn raison de la limitation de la structure de la vanne papillon et du matériau d'étanchéité, il n'est pas adapté aux systèmes de tuyauterie haute température et haute pression. Le général la température de fonctionnement est inférieure à 300 ℃ et inférieure à PN40;

③Comparé avec le robinet à boisseau sphérique, les performances d'étanchéité sont médiocres, il est donc utilisé dans des endroits où les exigences d'étanchéité ne sont pas très élevées.

3. Vanne à bille

ball valve.jpg

Le clapet à bille est issu du bouchon soupape. Sa partie d'ouverture et de fermeture est une boule. La balle est tournée de 90 ° autour la tige de soupape pour atteindre l'objectif d'ouverture et de fermeture. Le robinet à boisseau sphérique est principalement utilisé pour couper, distribuer et changer le sens d'écoulement du fluide sur le pipeline. Le robinet à boisseau sphérique conçu comme une ouverture en forme de V a également une bonne fonction de réglage du débit.

avantage:

① A la plus faible résistance à l'écoulement (en fait 0);

②Parce il ne restera pas coincé pendant le travail (lorsqu'il n'y a pas de pression), il peut de manière fiable écraser le milieu poreux et le liquide à bas point d'ébullition;

③ Dans la plage de pression et de température de la fissure, un joint complet peut être atteint;

④ Rapide l'ouverture et la fermeture peuvent être réalisées. L'heure d'ouverture et de fermeture de certains structures est seulement 0,05 ~ 0,1 s pour garantir qu'il peut être utilisé comme un automatique système pour banc d'essai. Lors de l'ouverture et de la fermeture rapide de la vanne, le l'opération n'a aucun impact;

⑤Le pièce de fermeture sphérique pouvant être positionnée automatiquement à la limite position;

⑥ Le le milieu de travail est scellé de manière fiable des deux côtés;

HenQuand complètement ouvert et complètement fermé, les surfaces d'étanchéité de la bille et de la valve siège sont isolés du milieu, de sorte que le milieu passant par la soupape à une vitesse élevée ne provoquera pas de corrosion de la surface d'étanchéité;

⑧Compact structure et poids léger, il peut être considéré comme la valve la plus raisonnable structure du système de milieu à basse température;

⑨Le corps de valve est symétrique, en particulier la structure soudée du corps de soupape, peut bien résister le stress du pipeline;

⑩Le robinet à boisseau sphérique avec un corps entièrement soudé peut être enterré directement sous terre, de sorte que l'intérieur certaines parties de la valve ne seront pas érodées et cela peut durer jusqu'à 30 ans.

Désavantages:

①Parce le matériau d'étanchéité du siège principal du robinet à boisseau sphérique est en PTFE, il est inerte pour presque tous substances chimiques, et a un petit coefficient de frottement, une performance stable, pas facile à vieillir, large plage de températures et excellentes performances d'étanchéité Par conséquent, lors de l'étanchéité des matériaux, les caractéristiques physiques du PTFE, y compris un coefficient d'expansion plus élevé, une sensibilité au flux froid et une chaleur médiocre échange, nécessitent la conception de joints de siège de soupape à effectuer autour de ces les caractéristiques. De plus, le niveau de résistance à la température du PTFE permet, peut ne doit être utilisé que dans le cas de moins de 180 ℃. Au-dessus de cette température, le matériau d'étanchéité augmentera. Quand compte tenu d'une utilisation à long terme, il n'est généralement pas utilisé à 120 ℃. Et métal à la vanne papillon assise en métal peut être conçu pour des températures élevées.

② Son la régulation des performances est pire que la vanne à soupape, en particulier le pneumatique valve (ou valve électrique).

4. Robinet à soupape

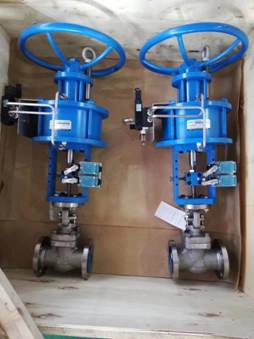

globe valve.jpg

Désigne une valve dans laquelle la fermeture l'élément (soupape) se déplace le long de la ligne centrale du siège de soupape. Selon ce forme de mouvement du volet de soupape, le changement de l'orifice du siège de soupape est directement proportionnelle à la course du volet de soupape. Parce que l'ouverture ou la course de fermeture de la tige de soupape de ce type de soupape est relativement relative, et a une fonction de coupure très fiable, et parce que le changement du siège de soupape est proportionnelle à la course du volet de soupape, il est très approprié pour régulation du débit. Par conséquent, ce type de vanne est très approprié pour arrêt ou réglage et étranglement.

avantage:

①Pendant ouverture et fermeture, la force de friction entre le disque et l'étanchéité la surface du corps de la vanne est plus petite que celle de la vanne, il est donc résistant à l'usure.

② Le la hauteur d'ouverture est généralement seulement 1/4 du canal du siège de soupape, il est donc plus petit que le robinet-vanne en série;

③ Habituellement, il n'y a qu'une seule surface d'étanchéité sur le corps de soupape et le disque de soupape, donc le processus de fabrication est meilleur et il est facile à entretenir;

④Parce la charge est généralement un mélange d'amiante et de graphite, la température le niveau de résistance est plus élevé. Généralement, les vannes à vapeur utilisent des vannes de terminaison.

Désavantages:

① Du fait que la direction d'écoulement du fluide à travers la vanne a changé, le la résistance à l'écoulement minimum de la vanne finale est également supérieure à celle de la plupart d'autres types de soupapes;

② Dû à l'écart de course, la vitesse d'ouverture est plus lente que la vanne à boisseau sphérique.

5. Vanne à boisseau

Il s'agit d'une valve rotative à hélice membre de clôture. Par une rotation de 90 °, l'orifice du canal sur le clapet de vanne est communiquée ou séparée avec l'orifice du canal sur le corps de vanne pour réaliser ouverture ou fermeture. La forme du clapet peut être telle que son principe est fondamentalement similaire à la vanne à boisseau sphérique. Le clapet à bille est développé sur le base de la vanne à boisseau, qui est principalement utilisée pour l'exploitation minière, mais aussi pour la pétrochimie industrie.

6. Soupape de sécurité

Désigne la protection contre la surpression appareil sur le récipient sous pression, l'équipement ou le cathéter. Lorsque la pression dans le l’équipement, le conteneur ou le conduit dépasse la valeur autorisée, la vanne s'ouvre automatiquement, puis se décharge complètement pour empêcher l'équipement, conteneur ou pipeline et la pression de continuer à augmenter; quand la pression diminue à la valeur spécifiée, la vanne doit automatiquement et en temps opportun Arrêtez-vous pour protéger le fonctionnement sécuritaire de l'équipement, des conteneurs ou des tuyaux.

7. Purgeur à vapeur

Dans le transport de vapeur, comprimé l'air et d'autres milieux, de la condensation se formera. Afin d'assurer la l'efficacité de fonctionnement et le fonctionnement sûr de l'appareil, ces inutiles et nuisibles les médias doivent être déchargés à temps pour garantir la consommation et l’utilisation des dispositif. : ① Peut éliminer rapidement le condensat généré; ② Empêcher l'injection de vapeur; ③ Éliminez l'air et les autres gaz non condensables.

8. Soupape de réduction de pression

C'est une valve qui s'ajuste pour réduire l'entrée pression à une certaine pression de sortie requise et annexer l'énergie du milieu lui-même, de sorte que la pression de sortie maintient automatiquement une stabilité valeur.

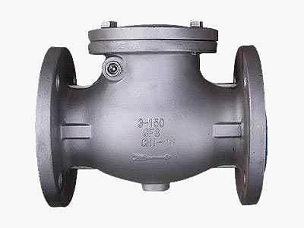

9. Clapet anti-retour

Ces vannes sont automatiquement ouvertes et fermé par la force générée par l'écoulement du milieu au milieu, et appartiennent à une valve automatique. Le clapet anti-retour est utilisé pour pénétrer dans le système, et sa fonction principale est d'empêcher le reflux du fluide, d'empêcher la pompe et empêcher le moteur de s'inverser et décharger le milieu du conteneur. Le cheque vanne ou le canal utilisé pour alimenter le système auxiliaire dont la pression peut augmenter pour dépasser la pression du système peut être principalement divisé en un type rotatif (tournant selon le centre de gravité) et un type de levage (se déplaçant dans le direction axiale).
