Der Unterschied zwischen Manometerdruck, Absolutdruck und Vakuum
Der Unterschied zwischen Manometerdruck, Absolutdruck und Vakuum
.
Die Konzepte von Absolutdruck, Überdruck und Vakuum
Der absolute Druck oder wahre Druck ist der Druck, der ausgehend vom absoluten Nulldruck berechnet wird. Oder der aus Vakuum errechnete, absolute Druck, Absolutdruck genannt.
Der Überdruck, auch Manometerdruck genannt, bezieht sich auf den Druck, der aus dem örtlichen Atmosphärendruck zu diesem Zeitpunkt berechnet wird. Wenn der Druck des gemessenen Systems zu diesem Zeitpunkt dem lokalen Atmosphärendruck entspricht, zeigt der Zeiger des Manometers auf Null. Das heißt, der Manometerdruck ist Null.
Vakuum: Wenn der absolute Druck des gemessenen Systems zu diesem Zeitpunkt geringer ist als der lokale Atmosphärendruck, wird die Differenz zwischen dem lokalen Atmosphärendruck und dem absoluten Druck des Systems als Vakuum bezeichnet. Das damals verwendete Druckmessgerät wird Vakuummeter genannt.

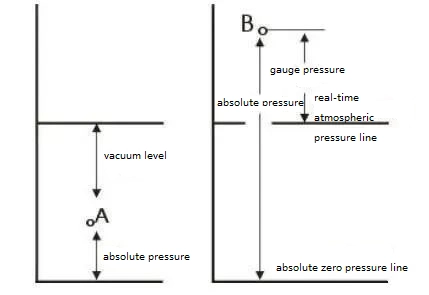

Der Zusammenhang zwischen absolutem Druck, Überdruck und Vakuum ist in der Abbildung dargestellt:
Die Beziehung zwischen Absolutdruck, Manometerdruck und Vakuumniveau
A- Der Druck am Druckmesspunkt ist geringer als der atmosphärische Druck zu diesem Zeitpunkt
B- Der Druck an der Druckmessstelle ist zu diesem Zeitpunkt größer als der Atmosphärendruck

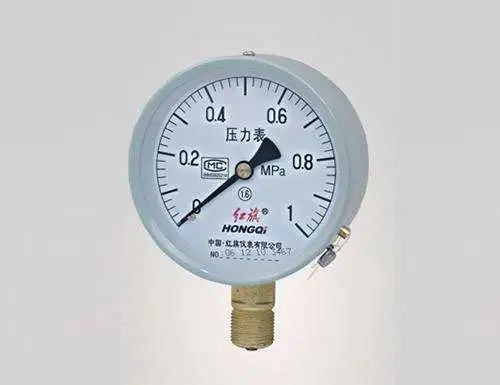

Manometer
Der Unterschied zwischen Manometerdruck, Absolutdruck und Differenzdruck
Absoluter Druck ist absoluter Druck (der technische Begriff, der physikalische Begriff ist absoluter Druck); Differenzdruck ist die Druckdifferenz (oder Druckdifferenz), das heißt: Absolutdruck-Atmosphärendruck=Überdruck.
„Überdruck“ bezieht sich in der Vakuumindustrie insbesondere auf: den relativen Druckwert des Gases, der mit einem gewöhnlichen Vakuummessgerät (Relativdruckmessgerät) gemessen wird, ausgedrückt als negative Zahl, was sich auf die Differenz zwischen dem gemessenen Gasdruck und dem atmosphärischen Druck bezieht Druck. Man nennt ihn auch Unterdruck.

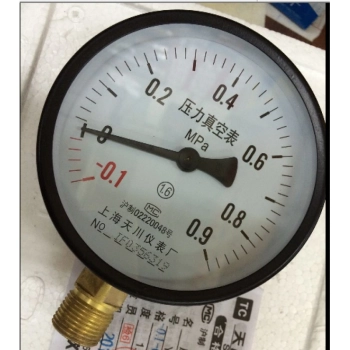

Vakuummeter
Das sogenannte „Vakuum“ bezieht sich auf den Gaszustand in einem bestimmten Raum mit einem Druck von weniger als 101325 Pascal (d. h. einem Standardatmosphärendruck von etwa 101 kPa).
Normalerweise gibt es zwei Möglichkeiten, den Vakuumgrad zu markieren:
Eine besteht darin, es mit „absolutem Druck“ und „absolutem Vakuum“ zu kennzeichnen (d. h. wie viel höher der Druck ist als das „theoretische Vakuum“);
In tatsächlichen Situationen liegt der absolute Druckwert der Vakuumpumpe zwischen 0 und 101,325 kPa. Der absolute Druckwert muss mit einem Absolutdruckmessgerät gemessen werden. Bei 20 °C und einer Höhe von 0 beträgt der Anfangswert des Instruments zur Messung des Vakuumgrades (Absolutvakuummeter) 101,325 kPa (d. h. ein normaler Atmosphärendruck).
Die zweite besteht darin, es mit „relativem Druck“ und „relativem Vakuum“ zu kennzeichnen (d. h. wie viel niedriger der Druck als der „atmosphärische Druck“ ist).
„Relatives Vakuum“ bezeichnet die Differenz zwischen dem Druck des Messobjekts und dem Atmosphärendruck am Messort. Gemessen mit einem gewöhnlichen Vakuummeter. Wenn kein Vakuum (d. h. Normaldruck) vorhanden ist, beträgt der Anfangswert des Messgeräts 0. Bei der Vakuummessung liegt der Wert zwischen 0 und -101,325 kPa (normalerweise ausgedrückt als negative Zahl).
Wenn beispielsweise der Messwert einer Mikrovakuumpumpe PH2506B -75 kPa beträgt, bedeutet dies, dass die Pumpe einen Vakuumzustand erzeugen kann, der 75 kPa niedriger ist als der Atmosphärendruck am Messort.
