La diferencia entre presión manométrica, presión absoluta y vacío.

La diferencia entre presión manométrica, presión absoluta y vacío.

.

Los conceptos de presión absoluta, presión manométrica y vacío.

La presión absoluta, o presión verdadera, es la presión calculada a partir de la presión del cero absoluto. O la presión calculada a partir del vacío, presión absoluta, denominada presión absoluta.

La presión manométrica, denominada presión manométrica, se refiere a la presión calculada a partir de la presión atmosférica local en ese momento. Cuando la presión del sistema medido es igual a la presión atmosférica local en ese momento, el puntero del manómetro apunta a cero. Es decir, la presión manométrica es cero.

Vacío, cuando la presión absoluta del sistema medido es menor que la presión atmosférica local en ese momento, la diferencia entre la presión atmosférica local y la presión absoluta del sistema se llama vacío. El instrumento de medición de presión utilizado en esta época se llama vacuómetro.
La relación entre presión absoluta, presión manométrica y vacío se muestra en la figura:

La relación entre la presión absoluta, la presión manométrica y el nivel de vacío

A- La presión en el punto de medición de presión es menor que la presión atmosférica en ese momento.

B- La presión en el punto de medición de presión es mayor que la presión atmosférica en ese momento

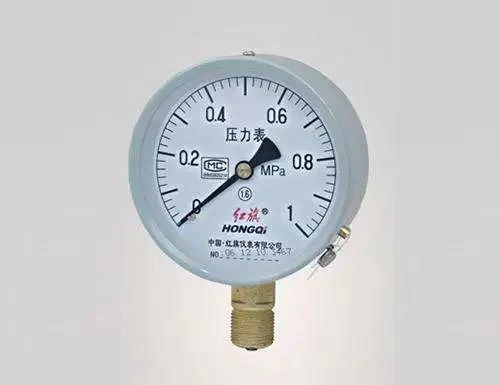

Manómetro

La diferencia entre presión manométrica, presión absoluta y presión diferencial.

La presión absoluta es presión absoluta (el término de ingeniería, el término de física es presión absoluta); La presión diferencial es la diferencia de presión (o diferencia de presión), es decir: presión absoluta-presión atmosférica = presión manométrica.

"Presión manométrica" ​​en la industria del vacío se refiere específicamente a: el valor de presión relativa del gas medido por un manómetro de vacío ordinario (manómetro de presión relativa), expresado como un número negativo, que se refiere a la diferencia entre la presión del gas medida y la atmosférica. presión. También se le llama presión negativa.

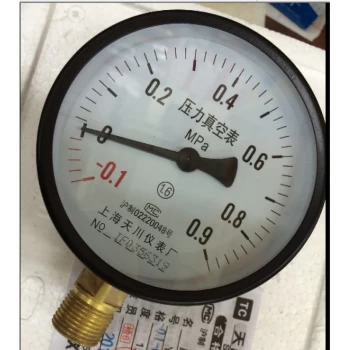

vacuómetro

El llamado "vacío" se refiere al estado del gas en un espacio determinado con una presión inferior a 101325 Pascal (es decir, una presión atmosférica estándar de aproximadamente 101 KPa).

Generalmente existen dos formas de marcar el grado de vacío:
Una es marcarlo con "presión absoluta" y "vacío absoluto" (es decir, cuánto mayor es la presión que el "vacío teórico");
En situaciones reales, el valor de presión absoluta de la bomba de vacío está entre 0 y 101,325 KPa. El valor de la presión absoluta debe medirse con un instrumento de presión absoluta. A 20 ℃ y altitud = 0, el valor inicial del instrumento utilizado para medir el grado de vacío (vacuómetro absoluto) es 101,325 KPa (es decir, una presión atmosférica estándar).
El segundo es marcarlo con "presión relativa" y "vacío relativo" (es decir, cuánto menor es la presión que la "presión atmosférica").
El "vacío relativo" se refiere a la diferencia entre la presión del objeto que se mide y la presión atmosférica en el lugar de medición. Medido con un vacuómetro ordinario. En ausencia de vacío (es decir, presión normal), el valor inicial del manómetro es 0. Al medir el vacío, su valor está entre 0 y -101,325 KPa (generalmente expresado como un número negativo).
Por ejemplo, si el valor de medición de una microbomba de vacío PH2506B es -75 KPa, significa que la bomba puede generar un estado de vacío que es 75 KPa menor que la presión atmosférica en el lugar de medición.
