Le valvole di ritegno sono affidabili

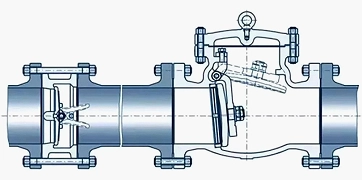

La valvola di ritegno è una misura di protezione comunemente usato dalle aziende chimiche per impedire al materiale di fluire all'indietro, ma questa misura è affidabile?

Il 25 gennaio 2005, il servizio di acetilene società (ASCO) nel New Jersey, negli Stati Uniti, a causa del fallimento della valvola di ritegno, ha causato il ritorno dell'acetilene al laboratorio dell'acqua circolante, trapelato attraverso la valvola di scarico, diffusa nell'officina, si è verificata un'accensione fonte, e ha causato un'esplosione, causando la morte di tre dipendenti e uno era gravemente ferito. Come un Cina produttore di valvole di ritegno ad alta pressione ,noi controllare le valvole industriali è rigorosamente per garantire una qualità affidabile delle valvole.

Controllare la condivisione della custodia della valvola

1. Disegni simili 1

In un gas naturale ad alta pressione dispositivo di desolforazione, la soluzione di ammina magra del liquido amminico il sistema di rigenerazione è guidato nella torre di desolforazione del gas naturale T-622101 da una pompa per liquidi amminici ad alta pressione P-622103A / B. Il funzionamento la pressione della torre di desolforazione del gas naturale è di 4,0 MPa. Il liquido amminico progettazione del sistema di rigenerazione La pressione è leggermente positiva. Una volta magra la pompa del liquido P-622103A / B viene arrestata, entrerà il gas naturale ad alta pressione il sistema di rigenerazione del liquido amminico in controcorrente, causando sovrapressione distruzione del sistema di rigenerazione del liquido amminico a bassa pressione, gas naturale fuoriuscita e sussiste il pericolo di esplosione di incendi e lesioni personali.

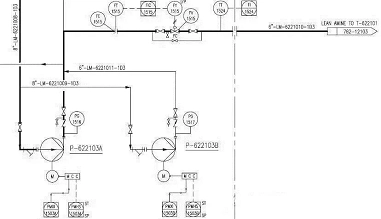

Figura 1: Lean la soluzione di ammina viene spinta nella torre di desolforazione dall'ammina ad alta pressione pompa della soluzione

2. Disegni simili 2

Un dispositivo di pre-idrogenazione della nafta. Il la pressione operativa del reattore di pre-idrogenazione è compresa tra 2,5 e 2,8 MPa (g). Il il serbatoio intermedio di nafta è progettato a pressione atmosferica. La nafta è consegnato al sistema del pre-reattore di idrogenazione mediante alta pressione pompa centrifuga. Mescolare con idrogeno circolante prima di riscaldare il forno. Una volta che la pompa della nafta si guasta, il design del sistema si basa su una valvola di ritegno sul uscita della pompa per impedire all'idrogeno ad alta pressione di rifluire verso l ' serbatoio di stoccaggio nafta a bassa pressione. Il design della valvola di respirazione in alto del serbatoio di nafta non può soddisfare le condizioni di lavoro di una grande quantità di riflusso di idrogeno. Pertanto, il serbatoio intermedio di nafta ha il rischio di danno da sovrapressione, fuoriuscita di idrogeno e nafta e c'è potenziale pericolo di lesioni personali, incendio ed esplosione. .

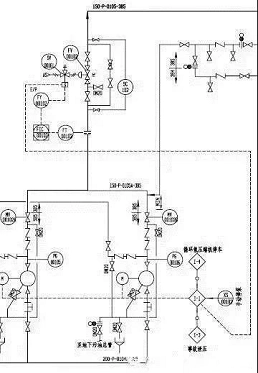

Figura 2: nafta pompato in un sistema di idrogenazione ad alta pressione attraverso una pompa di alimentazione di nafta

3. Criteri di progettazione per le impostazioni delle valvole di ritegno

1). "Specifiche per il lavoro Progettazione di sicurezza e igiene delle imprese petrolchimiche "SH3047-93, 2.2.7 stabilisce che le apparecchiature e le tubazioni che possono causare pericolo a causa di il riflusso del materiale deve essere provvisto di valvole di intercettazione automatiche, controllo valvole o contenitori intermedi in base a condizioni specifiche.

2). Il codice di progettazione antincendio per imprese petrolchimiche GB50160-2008, 7.2.7 stabilisce quanto segue: collegamento di condotte di lavori pubblici con gas infiammabile, idrocarburi liquefatti e le tubazioni o apparecchiature per liquidi infiammabili devono soddisfare i seguenti requisiti requisiti:

una valvola di non ritorno deve essere impostata sul gasdotto per lavori pubblici che viene utilizzato continuamente, e dovrebbe essere presente una valvola di intercettazione essere impostato sulla sua radice;

b Valvole di non ritorno e una valvola di intercettazione oppure devono essere previste due valvole di intercettazione sulle tubazioni dei lavori pubblici utilizzati in modo intermittente e deve essere prevista una valvola di ritegno tra i due dispositivi di intercettazione valvole;

c Tubi di utilità utilizzati solo quando l'attrezzatura è la messa fuori servizio deve essere fornita con piastre di chiusura o scollegata.

3). Il "Codice per la protezione antincendio Progettazione di imprese petrolchimiche "GB50160-2008, 7.2.11 stipula come segue: compressori di gas combustibili centrifughi e pompe per liquidi combustibili sono dotati di valvole di ritegno sui loro tubi di uscita.

4. Riepilogo del progetto per impedire il riflusso

Leggendo SH3047-93 e GB50160-2008, esso è stato scoperto che l'istituto di progettazione potrebbe progettare una valvola di ritegno per impedire il possibilità di riflusso del processo materiale che causa una maggiore sicurezza del processo incidenti. La valvola di ritegno può essere utilizzata come misura di protezione, ma secondo ai requisiti delle "Linee guida per l'applicazione della Cina" Metodo di analisi del livello di protezione (LOPA) "AQ / T3054-2015, la valvola di ritegno non è un livello di protezione indipendente (IPL). Il fallimento medio richiesto probabilità (PFD) significa che non può ridurre efficacemente la frequenza di incidenti.

5. Regolamenti di progettazione interna da prevenire riflusso

L'autore ha raccolto l'interno regolamenti di progettazione di una società di ingegneria domestica, ma non ha trovato specifici standard di progettazione nazionali o industriali, ed è ora sintetizzato come segue: All'uscita della pompa, è necessario considerare le seguenti impostazioni impedire il riflusso, quando la pressione di uscita della pompa:

a: P ≦ 4.0MPa: una valvola di ritegno;

b: 4.0 MPa

c: 8.0 MPa

6. Buona progettazione dell'antiriflusso per a unità di idrogenazione della benzina

La pressione di reazione dell'idrogenazione della benzina è 2,3 ~ 2,4 MPa. Al fine di impedire all'idrogeno ad alta pressione di fluire nel sistema di benzina a cracking catalitico a bassa pressione quando il cracking catalitico la pompa di benzina viene arrestata, l'istituto di progettazione ha due valvole di ritegno al uscita della pompa di alimentazione di idrogenazione, ma la pompa viene aggiunta. L'arresto P101A / B il segnale chiude automaticamente la valvola di controllo del flusso di benzina di cracking catalitico FV00102.

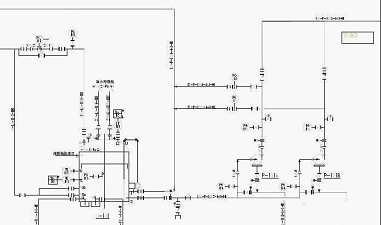

Figura 3: antiriflusso progettazione della pompa di alimentazione di idrogenazione

7. per riassumere

Quando la pressione anche la differenza tra l'ingresso e l'uscita di pompe, compressori, ecc di grandi dimensioni o quando l'uso continuo di opere pubbliche è collegato a un pericolo sistema materiale, la valvola di ritegno non può impedire efficacemente il materiale che scorre all'indietro. design. Quando si esegue l'analisi HAZOP, si consiglia di utilizzare la deviazione della controcorrente per l'analisi dei pericoli. Per prevenire il riflusso di materiali ad alta pressione di nuovo al sistema a bassa pressione, che può causare gravi incidenti sulla sicurezza dei processi, Valvola di ritegno ad alta temperatura della Cina fabbrica può aggiungere una delle tre opzioni seguenti in base al design di a valvola di ritegno:

1. Pompa o interblocco arresto compressore per chiudere la valvola di scarico;

2. Il flusso di uscita è basso e la valvola di blocco è chiusa;

3. La pressione la differenza tra le due estremità della valvola di scarico è bassa e la la valvola di scarico è interbloccata per chiudere la valvola di scarico.
