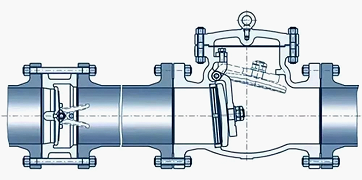

Sind Rückschlagventile zuverlässig

Rückschlagventil ist eine Schutzmaßnahme üblicherweise von Chemieunternehmen verwendet, um zu verhindern, dass Material zurückfließt, Aber ist diese Maßnahme zuverlässig?

Am 25. Januar 2005 erfolgte der Acetylen-Service Unternehmen (ASCO) in New Jersey, USA, aufgrund des Scheiterns der Rückschlagventil, Acetylen fließt in die Umlaufwasserwerkstatt zurück, durch das Ablassventil ausgetreten, in die Werkstatt diffundiert, stieß auf eine Zündung Quelle und verursachte eine Explosion, wodurch drei Mitarbeiter starben und einer war ernsthaft verletzt. Als ein China Hochdruck-Rückschlagventil Hersteller ,wir Industriearmaturen streng zu steuern, um die Qualität der Armaturen zuverlässig zu gewährleisten.

Ventilgehäuseteilung prüfen

1. Ähnliche Designs 1

In einem Hochdruckerdgas Entschwefelungsvorrichtung, die mager Aminlösung der Aminflüssigkeit Regenerationssystem wird in den Erdgasentschwefelungsturm gefahren T-622101 durch eine Hochdruck-Mageramin-Flüssigkeitspumpe P-622103A / B Der Druck des Erdgasentschwefelungsturms beträgt 4,0 MPa. Die Aminflüssigkeit Aufbau des Regenerationssystems Der Druck ist leicht positiv. Einmal schlank Wenn die Flüssigkeitspumpe P-622103A / B angehalten wird, tritt Hochdruckerdgas ein das Aminflüssigkeit-Regenerationssystem im Gegenstrom, was zu Überdruck führt Zerstörung des Niederdruck-Amin-Flüssigkeitsregenerationssystems Erdgas Auslaufen, und es besteht die Gefahr einer Brandexplosion und von Personenschäden.

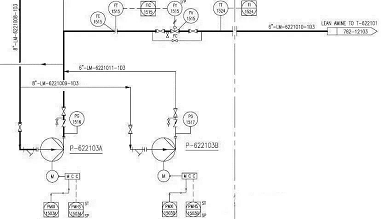

Abbildung 1: Lean Aminlösung wird durch Hochdruckamin in den Entschwefelungsturm getrieben Lösungspumpe

2. Ähnliche Designs 2

Eine Naphtha-Vorhydrierungsvorrichtung. Das Der Betriebsdruck des Vorhydrierungsreaktors beträgt 2,5 bis 2,8 MPa (g). Das Der Naphtha-Zwischentank ist für atmosphärischen Druck ausgelegt. Das Naphtha ist dem Hydrierungsvorreaktorsystem durch einen hohen Druck zugeführt Zentrifugalpumpe. Vor dem Erhitzen des Ofens mit zirkulierendem Wasserstoff mischen. Sobald die Naphthapumpe ausfällt, stützt sich die Systemkonstruktion auf ein Rückschlagventil an der Pumpenausgang, um zu verhindern, dass Hochdruckwasserstoff in den Tank zurückfließt Niederdruck-Naphtha-Vorratsbehälter. Das Design des Atemventils auf der Oberseite des Naphthatanks kann die Arbeitsbedingungen einer großen Menge von nicht erfüllen Wasserstoffrückfluss. Daher besteht für den Zwischentank aus Naphtha die Gefahr von Überdruckschäden, Wasserstoff und Naphtha treten aus und es besteht Potenzial Verletzungsgefahr, Brand- und Explosionsgefahr. .

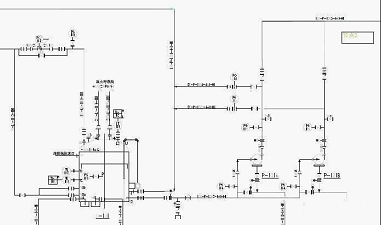

Abbildung 2: Naphtha über eine Naphtha-Förderpumpe in ein Hochdruck-Hydriersystem gepumpt

3. Auslegungskriterien für die Einstellungen des Rückschlagventils

1). "Spezifikationen für berufliche Sicherheits- und Hygienedesign von petrochemischen Unternehmen "SH3047-93, 2.2.7 legt fest, dass die Geräte und Rohrleitungen, die Gefahr verursachen können, durch Materialrückfluss muss mit automatischen Absperrventilen versehen sein, prüfen Ventile oder Zwischenbehälter nach spezifischen Bedingungen.

2). Der Brandschutz-Konstruktionscode für Petrochemieunternehmen GB50160-2008, 7.2.7 sieht vor: Anschluss von öffentlichen Rohrleitungen mit brennbarem Gas, verflüssigtem Kohlenwasserstoff und brennbare flüssige Rohrleitungen oder Ausrüstungen müssen die folgenden Anforderungen erfüllen Anforderungen:

Ein Rückschlagventil sollte am eingestellt werden öffentliche Arbeiten Pipeline, die kontinuierlich verwendet wird, und ein Absperrventil sollte auf seine Wurzel gesetzt werden;

b Rückschlagventile und ein Absperrventil oder zwei Absperrventile sind an den Rohrleitungen der verwendeten öffentlichen Arbeiten vorzusehen intermittierend und zwischen den beiden Absperrventilen ist ein Rückschlagventil vorzusehen Ventile;

c Versorgungsleitungen, die nur verwendet werden, wenn Geräte vorhanden sind Außerbetriebnahme muss mit Blindplatten versehen oder abgeklemmt sein.

3). Der "Code für den Brandschutz Design of Petrochemical Enterprises "GB50160-2008, 7.2.11 schreibt vor als folgt: Kreiselverdichter für brennbare Gase und Pumpen für brennbare Flüssigkeiten sind mit Rückschlagventilen an ihren Auslassrohren ausgestattet.

4. Entwurfszusammenfassung, um einen Rückfluss zu verhindern

Durch Lesen von SH3047-93 und GB50160-2008 wird es Es wurde festgestellt, dass das Konstruktionsinstitut ein Rückschlagventil konstruieren konnte, um das zu verhindern Möglichkeit eines Materialrückflusses, der die Prozesssicherheit erhöht Unfälle. Das Rückschlagventil kann als Schutzmaßnahme eingesetzt werden, entspricht aber den Anforderungen von Chinas "Richtlinien für die Anwendung der Schutzschichtanalyse (LOPA) Methode "AQ / T3054-2015, das Rückschlagventil ist keine unabhängige Schutzschicht (IPL). Der durchschnittlich erforderliche Fehler Wahrscheinlichkeit (PFD) bedeutet, dass es die Häufigkeit von nicht effektiv reduzieren kann Unfälle.

5. Interne Konstruktionsvorschriften zu verhindern Rückfluss

Der Autor hat die internen gesammelt Auslegungsvorschriften eines inländischen Ingenieurbüros, aber nicht gefunden spezifische nationale oder industrielle Designstandards und wird nun als zusammengefasst folgt: Am Pumpenausgang sind folgende Einstellungen zu beachten Rückfluss verhindern, wenn der Pumpenaustrittsdruck:

a: P ≤ 4,0 MPa: ein Rückschlagventil;

b: 4,0 MPa

c: 8,0 MPa

6. Gutes Design des Rückflussverhüters für a Benzin-Hydrieranlage

Reaktionsdruck Benzinhydrierung ist 2,3 ~ 2,4 MPa. Um zu verhindern, dass unter hohem Druck stehender Wasserstoff in die Niederdruck katalytisches Cracken Benzinsystem beim katalytischen Cracken Ist die Benzinpumpe gestoppt, hat das Konstruktionsinstitut zwei Rückschlagventile am Austritt der Hydrierförderpumpe, aber die Pumpe wird hinzugefügt. Die P101A / B Abschaltung Signal schließt automatisch das katalytische Crack-Benzin-Stromregelventil FV00102.

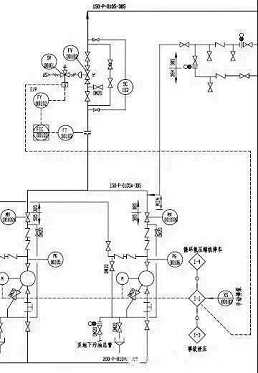

Abbildung 3: Anti-Rückfluss Auslegung der Hydrierförderpumpe

7. zusammenfassen

Wenn der Druck Unterschied zwischen dem Einlass und dem Auslass von Pumpen, Kompressoren usw. ist auch groß, oder wenn die kontinuierliche Nutzung von öffentlichen Arbeiten mit einer gefährlichen verbunden ist Materialsystem kann das Rückschlagventil das Material nicht wirksam davon abhalten rückwärts fließen. Design. Bei der HAZOP-Analyse wird die Verwendung empfohlen die Abweichung des Gegenstroms für die Gefahrenanalyse. Zum Verhindern der Rückfluss von Hochdruckmaterialien zurück in das Niederdrucksystem, was sein kann schwere Unfälle in der Prozesssicherheit verursachen, China Hochtemperatur-Rückschlagventil Fabrik Sie können eine der folgenden drei Optionen hinzufügen, die auf dem Entwurf von a basieren Rückschlagventil:

1. Pumpe oder Kompressor-Stoppsperre zum Schließen des Auslassventils;

2. Der Ausgabefluss ist niedrig und das Verriegelungsventil ist geschlossen;

3. Der Druck Differenz zwischen den beiden Enden des Auslassventils ist gering, und die Das Ablassventil ist verriegelt, um das Ablassventil zu schließen.
