Metodi, procedure e precauzioni del gruppo valvole

  • Autore:Cowinns
  • Fonte:Cowinns
  • Rilasciare il:2022-09-30
Valvola Metodi di assemblaggio, procedure e precauzioni

Diverse parti costituiscono le parti della valvola (come il coperchio della valvola, le parti del disco della valvola, ecc.).
Il processo di assemblaggio in cui sono composte diverse parti da componenti è chiamato gruppo componente,
e il processo di assemblaggio in cui diverse parti e componenti sono composti da valvole è chiamato assemblaggio generale.
Il lavoro di assemblaggio ha una grande influenza sulla qualità del prodotto. Anche se il design è accurato e le parti sono qualificate, se l'assemblaggio è improprio,
La valvola non soddisferà i requisiti specificati e persino la perdita di tenuta. Pertanto, si dovrebbe prestare particolare attenzione all'adozione di un ragionevole
Metodo di assemblaggio per garantire la qualità finale del prodotto della valvola. Il processo di assemblaggio che viene delineato sotto forma di documenti nella produzione è
Chiamata specifica del processo di assemblaggio. Ci sono tre metodi di assemblaggio comunemente usati per le valvole, vale a dire il metodo di interscambio completo,
Metodo di riparazione e metodo di abbinamento.

- 1 -
Intercambio completo
Quando la valvola è assemblata con il metodo completamente intercambiabile, ogni parte della valvola può essere assemblata senza alcun taglio e selezione,
e il prodotto assemblato può soddisfare i requisiti tecnici specificati. Al momento, le parti della valvola devono essere elaborate in piena conformità con il
Requisiti di progettazione per soddisfare i requisiti di precisione dimensionale e tolleranza geometrica. I vantaggi dell'integrazione completa
Il metodo è: il lavoro di assemblaggio è semplice ed economico, i lavoratori non hanno bisogno di un alto livello di abilità, l'efficienza di produzione del processo di assemblaggio è elevata,
Ed è facile organizzare la catena di montaggio e organizzare una produzione specializzata. Tuttavia, in termini assoluti, quando è un gruppo di sostituzione completo
adottato, l'accuratezza della lavorazione delle parti deve essere più alta. È adatto per valvole con strutture relativamente semplici come
come valvole globali, valvole di ritegno, valvole a sfera e valvole con diametri medi e piccoli.

- 2 -
Metodo di abbinamento
La valvola viene assemblata mediante metodo di corrispondenza e l'intera macchina può essere elaborata in base alla precisione economica. Durante l'assemblea,
Una determinata dimensione con regolazione e funzione di compensazione viene selezionata per ottenere l'accuratezza del gruppo specificata.
Il principio del metodo di corrispondenza è lo stesso di quello del metodo di riparazione, ma è diverso nel modo di cambiare le dimensioni dell'anello di compensazione.
Il primo utilizza il metodo di selezione degli accessori per modificare le dimensioni dell'anello di compensazione e il secondo utilizza il metodo di tagliare gli accessori a cui
 Modificare le dimensioni dell'anello di compensazione. Ad esempio: il nucleo superiore e la guarnizione di regolazione della valvola del gate a cuneo a doppio gate della valvola di controllo,
La guarnizione di regolazione tra i due corpi della valvola a sfera divisa, ecc., Devono scegliere parti speciali come parti di compensazione nella catena di dimensioni correlate
alla precisione dell'Assemblea. Regolare lo spessore della guarnizione per ottenere l'accuratezza del gruppo richiesto. Al fine di garantire che il fisso
Il compensatore può essere selezionato in diverse situazioni, è necessario pre-produrre una serie di guarnizioni e compensazione della manica dell'albero
Modelli di valvole di controllo idraulico di diversi spessori per la selezione durante il gruppo.

- 3 -
Metodo di riparazione
La valvola è assemblata con il metodo di riparazione e le parti possono essere elaborate in base alla precisione economica. Durante l'assemblaggio, una certa dimensione con
L'effetto di regolazione e compensazione viene riparato per raggiungere l'obiettivo di assemblaggio specificato. Ad esempio, la piastra del cancello e il corpo della valvola del
Valvola di gate a cuneo, poiché il costo di elaborazione della realizzazione dei requisiti di interscambio è troppo elevato, la maggior parte dei produttori utilizza il metodo di riparazione.
Vale a dire, quando la superficie di sigillatura del cancello è finalmente macinata per controllare le dimensioni di apertura, la piastra dovrebbe essere abbinata all'apertura

Dimensione della superficie di tenuta del corpo della valvola per ottenere il requisito di tenuta finale. Sebbene questo metodo aggiunga un processo di corrispondenza della scheda,
Semplifica notevolmente i requisiti di accuratezza dimensionale del precedente processo di elaborazione. L'operazione qualificata del processo di abbinamento della scheda non lo farà
influire sull'efficienza di produzione in generale. Processo di assemblaggio della valvola: le valvole sono assemblate individualmente su un sito fisso. Le parti,
I componenti e l'assemblaggio generale della valvola vengono eseguiti nel seminario di assemblaggio e tutte le parti e i componenti richiesti
vengono spediti al sito di montaggio. Di solito, l'assemblaggio dei componenti e l'assemblaggio generale sono eseguiti da più gruppi di lavoratori al
Lo stesso tempo, che non solo accorcia il ciclo di montaggio, ma facilita anche l'applicazione di strumenti di montaggio speciali e i requisiti
per il livello tecnico dei lavoratori sono relativamente bassi.

Alcune valvole dei produttori adottano anche la modalità di assemblaggio della linea di sospensione o di assemblare la tavola rotante.
Dopo aver padroneggiato il metodo del gruppo della valvola, dobbiamo anche comprendere i passaggi del gruppo valvola.

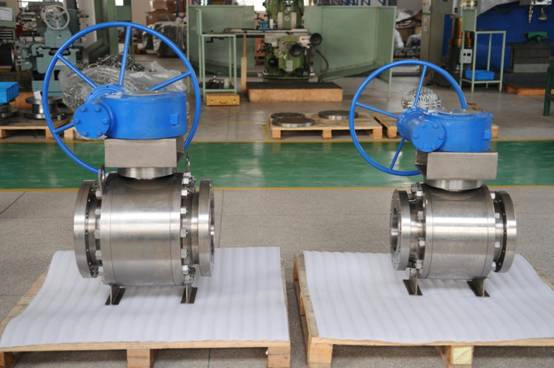

titanium ball valve.jpg

valvola a sfera di titanio

1 .Preparazioni prima dell'Assemblea
Prima del montaggio delle parti della valvola, è necessario rimuovere le bavani dalle manufatti e dai residui di saldatura dalla saldatura e pulite e tagliati a bocchetti e guarnizioni.

2. Pulizia delle parti della valvola
Le valvole installate come maniglie della linea del fluido devono avere una cavità interna pulita. Soprattutto per le valvole utilizzate nell'energia nucleare, nella medicina e nelle industrie alimentari,
Al fine di garantire la purezza del mezzo ed evitare l'infezione media, i requisiti per la pulizia della cavità della valvola sono più rigorosi.
Prima del montaggio, le parti della valvola devono essere pulite e le patatine, l'olio lubrificante residuo, il liquido di raffreddamento e le bara
Lavato e pulito. La pulizia della valvola viene solitamente eseguita spruzzando con acqua alcalina o acqua calda (può anche essere
strofinato con cherosene) o pulito in un detergente ad ultrasuoni. Dopo che le parti sono macinate e lucidate, è richiesta la pulizia finale.
La pulizia finale è di solito per spazzolare la superficie di tenuta con benzina, quindi asciugarla con aria compressa e pulirla con un panno.

3. Preparazione di imballaggio e guarnizione
L'imballaggio della grafite è ampiamente utilizzato a causa dei suoi vantaggi di resistenza alla corrosione, buona tenuta e coefficiente di attrito piccolo.
Gli imballaggi e le guarnizioni vengono utilizzati per prevenire la perdita del mezzo attraverso lo stelo della valvola e il cofano e la superficie articolare della flangia.
Questi accessori devono essere preparati per il taglio e la ricezione prima del gruppo valvola.

4. Assemblaggio di valvola
La valvola è generalmente assemblata nell'ordine e nel metodo specificato dal processo con il corpo della valvola come parte di riferimento.
Prima dell'assemblaggio, controllare le parti e i componenti per evitare le parti che non sono state deburte e pulite dall'ingresso nell'assemblaggio finale.
Durante il processo di assemblaggio, le parti dovrebbero essere gestite con cura per evitare di urtare e graffiare il personale di elaborazione.
Le parti attive della valvola (come lo stelo della valvola, il cuscinetto, ecc.) Devono essere rivestite con burro industriale.
Il cofano e la flangia nel corpo della valvola sono principalmente collegati da bulloni. Quando si stringono i bulloni, la risposta deve essere pesata, intrecciata,
Ripetumente e uniformemente serrato, altrimenti la superficie articolare del corpo della valvola e il cofano sarà irregolare a causa della forza circostante. perdita.
La chiave usata per il rafforzamento non dovrebbe essere troppo lunga, per evitare che la forza pretizzata sia troppo grande e influisca sulla resistenza del bullone.
Per le valvole con requisiti rigorosi per il precarico, è necessario utilizzare una chiave di coppia per serrare i bulloni in base ai requisiti di coppia specificati.
Dopo il completamento del gruppo finale, il meccanismo di detenzione dovrebbe essere ruotato per verificare se il movimento dell'apertura e della chiusura della valvola
Le parti sono flessibili e se c'è inceppamento. Se la direzione di installazione del cofano della valvola di riduzione della pressione, la staffa e l'altro

Parti soddisfa i requisiti del disegno, la valvola può essere testata solo dopo che tutte le ispezioni sono passate.
