Méthodes, procédures et précautions d'assemblage de la valve

Voleur Voleur 2022-09-30 15:29:10
Soupape Méthodes d'assemblage, procédures et précautions

Plusieurs parties constituent les parties de la valve (comme la couverture de soupape, les pièces de disques de soupape, etc.).
Le processus d'assemblage dans lequel plusieurs parties sont composées de composants est appelé assemblage des composants,
et le processus d'assemblage dans lequel plusieurs pièces et composants sont composés de vannes est appelée assemblée générale.
Le travail d'assemblage a une grande influence sur la qualité du produit. Même si la conception est précise et que les pièces sont qualifiées, si l'assemblage est incorrect,
La valve ne répondra pas aux exigences spécifiées et même une fuite de joint se produira. Par conséquent, une attention particulière devrait être accordée à l'adoption d'un
Méthode d'assemblage pour assurer la qualité finale du produit de la vanne. Le processus d'assemblage qui est délimité sous la forme de documents en production est
appelée spécification du processus d'assemblage. Il existe trois méthodes d'assemblage couramment utilisées pour les vannes, à savoir la méthode d'échange complète,
Méthode de réparation et méthode de correspondance.

- 1 -
Échangeur complet
Lorsque la soupape est assemblée par la méthode complètement interchangeable, chaque partie de la vanne peut être assemblée sans aucune coupe et sélection,
et le produit assemblé peut répondre aux exigences techniques spécifiées. À l'heure
Concevoir les exigences pour répondre aux exigences de précision dimensionnelle et de tolérance géométrique. Les avantages de l'échangeur complet
La méthode est: le travail d'assemblage est simple et économique, les travailleurs n'ont pas besoin d'un niveau élevé de compétence, l'efficacité de production du processus d'assemblage est élevée,
Et il est facile d'organiser la chaîne de montage et d'organiser une production spécialisée. Cependant, en termes absolus, lorsqu'un ensemble de remplacement complet est
Adopté, la précision d'usinage des pièces doit être plus élevée. Il convient aux vannes avec des structures relativement simples telles que
Comme vannes de globe, vannes à contre-courant, vannes à billes, ainsi que des vannes de diamètre moyen et petit.

- 2 -
Méthode de correspondance
La valve est assemblée par la méthode de correspondance et toute la machine peut être traitée en fonction de la précision économique. Pendant l'assemblage,
Une certaine dimension avec une fonction de réglage et de compensation est sélectionnée pour atteindre la précision d'assemblage spécifiée.
Le principe de la méthode d'appariement est le même que celui de la méthode de réparation, mais il est différent de changer la taille de l'anneau de compensation.
Le premier utilise la méthode de sélection des accessoires pour modifier la taille de l'anneau de compensation, et le second utilise la méthode de coupe des accessoires pour
 Changer la taille de l'anneau de compensation. Par exemple: le noyau supérieur et le joint de réglage de la vanne de porte de porte de porte à double porte, de type à double porte,
Le joint de réglage entre les deux corps de la vanne à billes divisés, etc., doivent choisir des pièces spéciales comme pièces de compensation dans la chaîne de dimension liée
à la précision de l'assemblage. Réglez l'épaisseur du joint pour obtenir la précision d'assemblage requise. Afin de s'assurer que le fixe
Le compensateur peut être sélectionné dans différentes situations, il est nécessaire de pré-fabriquer un ensemble de joints et de manches d'arbre compensatrice
Modèles de soupape de commande hydraulique de différentes épaisseurs pour la sélection pendant l'assemblage.

- 3 -
Méthode de réparation
La valve est assemblée par la méthode de réparation et les pièces peuvent être traitées en fonction de la précision économique. Pendant l'assemblage, une certaine dimension avec
L'effet d'ajustement et de compensation est réparé pour atteindre l'objectif d'assemblage spécifié. Par exemple, la plaque de porte et le corps de soupape du
Valve de porte de coins, car le coût de traitement de la réalisation des exigences d'échange est trop élevé, la plupart des fabricants utilisent la méthode de réparation.
C'est-à-dire que lorsque la surface d'étanchéité de la porte est enfin broyée pour contrôler la taille d'ouverture, la plaque doit être adaptée à l'ouverture

Taille de la surface d'étanchéité du corps de la valve pour atteindre l'exigence d'étanchéité ultime. Bien que cette méthode ajoute un processus de correspondance de la carte,
Il simplifie considérablement les exigences de précision dimensionnelle du processus de traitement précédent. Le fonctionnement qualifié du processus de correspondance de la carte ne sera pas

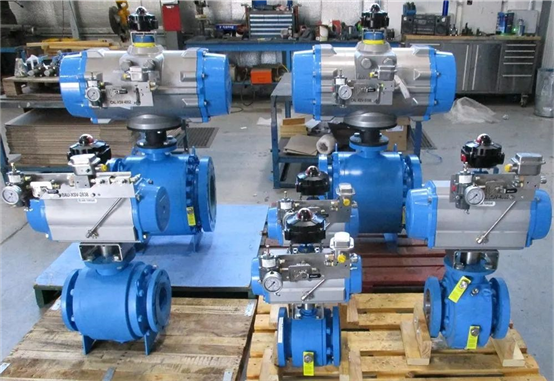

affecter l'efficacité de production en général. Processus d'assemblage de la vanne: les vannes sont assemblées individuellement sur un site fixe. Les parties,
Les composants et l'assemblage général de la valve sont effectués dans l'atelier d'assemblage, ainsi que toutes les pièces et composants requis
sont expédiés sur le site d'assemblage. Habituellement, l'assemblage des composants et l'assemblée générale sont effectués par plusieurs groupes de travailleurs
En même temps, qui non seulement raccourcit le cycle d'assemblage, mais facilite également l'application d'outils d'assemblage spéciaux et les exigences
Pour le niveau technique des travailleurs, sont relativement faibles.

Certaines vannes de certains fabricants adoptent également le mode d'assemblage de la ligne de suspension ou de la table rotative d'assemblage.
Après avoir maîtrisé la méthode de l'assemblage de la valve, nous devons également comprendre les étapes de l'assemblage de soupape.

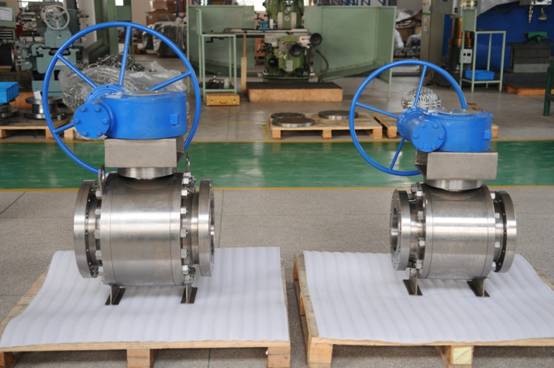

titanium ball valve.jpg

vanne à billes en titane

1 .Préparations avant l'assemblage
Avant l'assemblage de pièces de soupape, il est nécessaire de retirer les bavures des résidus d'usinage et de soudage du soudage, et de nettoyer et de couper les charges et les joints.

2. Nettoyage des pièces de soupape
Les soupapes installées sous forme de poignées de ligne de fluide doivent avoir une cavité intérieure propre. En particulier pour les vannes utilisées dans l'énergie nucléaire, la médecine et les industries alimentaires,
Afin d'assurer la pureté du milieu et d'éviter une infection moyenne, les exigences pour la propreté de la cavité de la valve sont plus strictes.
Avant l'assemblage, les pièces de soupape doivent être nettoyées, et les copeaux, l'huile de lubrification résiduelle, le liquide de refroidissement et les bavures, le scories de soudage et d'autres saletés sur les pièces doivent être
lavé et nettoyé. Le nettoyage de la valve est généralement effectué par pulvérisation avec de l'eau alcaline ou de l'eau chaude (elle peut également être
frotté avec du kérosène) ou nettoyé dans un nettoyant à ultrasons. Une fois les pièces broyées et polies, le nettoyage final est requis.
Le nettoyage final consiste généralement à brosser la surface d'étanchéité avec de l'essence, puis à le sécher avec de l'air comprimé et à l'essuyer avec un chiffon.

3. Préparation d'emballage et de joint
L'emballage en graphite est largement utilisé en raison de ses avantages de résistance à la corrosion, de bon scellement et de petit coefficient de frottement.
Des emballages et des joints sont utilisés pour empêcher la fuite du milieu à travers la tige de soupape et le capot et la surface articulaire de la bride.
Ces accessoires doivent être préparés pour couper et recevoir avant l'assemblage de la valve.

4.
La valve est généralement assemblée dans l'ordre et la méthode spécifiés par le processus avec le corps de la vanne comme partie de référence.
Avant l'assemblage, vérifiez les pièces et les composants pour éviter les pièces qui n'ont pas été débortées et nettoyées d'entrer dans l'assemblage final.
Pendant le processus d'assemblage, les pièces doivent être manipulées avec soin pour éviter de coller et de gratter le personnel de traitement.
Les parties actives de la valve (telles que la tige de soupape, le roulement, etc.) doivent être recouvertes de beurre industriel.
Le capot et la bride dans le corps de soupape sont principalement connectés par des boulons. Lors du resserrement des boulons, la réponse doit être pesée, entrelacée,
Resserré à plusieurs reprises et uniformément, sinon la surface articulaire du corps de soupape et du capot sera inégale en raison de la force environnante. fuite.
La clé utilisée pour le resserrement ne doit pas être trop longue, pour empêcher la force de prévision d'être trop grande et affecter la force du boulon.
Pour les vannes avec des exigences strictes pour la précharge, une clé à couple doit être utilisée pour resserrer les boulons en fonction des exigences de couple spécifiées.
Une fois l'assemblage final terminé, le mécanisme de maintien doit être tourné pour vérifier si le mouvement de l'ouverture et de la fermeture de la valve
Les pièces sont flexibles et s'il y a du brouillage. Si la direction d'installation du capot de soupape réduisant la pression, le support et autres

Les pièces répondent aux exigences du dessin, la vanne ne peut être testée qu'après que toutes les inspections se soient écoulées.
