Valve inspection and installation

Cowinns Cowinns 2022-05-13 15:03:37
Válvula inspection and installation

Inspeção before valve installation

① Carefully check and check whether the valve model and specification meet the requirements of the drawing.

② Check whether the valve stem and valve disc are flexible to open, and whether there is jamming or skewing.

③ Check whether the valve is damaged, and whether the thread of the threaded valve is correct and complete.

④ Check whether the combination of the valve seat and the valve body is firm, the connection between the valve disc and the valve seat, the valve cover and the valve body, and the valve stem and the valve disc.

⑤ Check whether the valve gasket, packing and fasteners (bolts) are suitable for the requirements of the working medium.

⑥ The old or long-standing pressure relief valve should be dismantled, and the dust, sand and other debris should be cleaned with water.

⑦Remove the port cover, check the sealing degree, and the valve disc must be closed tightly.

Pressão test of valve

Pressão baixa, medium-pressure and high-pressure valves should be subjected to strength test and tightness test, and alloy steel valves should also be subjected to spectral analysis of the shell one by one, and the material should be reviewed.

1. Strength test of valve

o strength test of the valve is to test the valve in the open state to check the leakage on the outer surface of the valve. For valves with PN≤32MPa, the test pressure is 1.5 times the nominal pressure, the test time is not less than 5min, and there is no leakage at the shell and packing gland to be qualified.

2. Tightness test of valve

o test is carried out with the valve completely closed to check whether there is leakage on the sealing surface of the valve. The test pressure, except for the butterfly valve, check valve, bottom valve and throttle valve, should generally be carried out at the nominal pressure. When the working pressure is used, it can also be tested with 1.25 times the working pressure, and it is qualified if the sealing surface of the valve disc does not leak.

Em geral requirements for valve installation

1. The installation position of the valve should not hinder the operation, disassembly and maintenance of the equipment, the pipeline and the valve body itself, and at the same time, the appearance of the assembly should be considered.

2. For valves on horizontal pipelines, the valve stem should be installed upwards, or installed at a certain angle, and the handwheel should not be installed downwards. The valve, valve stem and handwheel on the high-altitude pipeline can be installed horizontally, and the opening and closing of the valve can be remotely controlled by the chain at the low vertical position.

3. The arrangement is symmetrical, neat and beautiful; the valve on the riser, if the process allows, the valve handwheel is most suitable for operation at chest height, generally 1.0-1.2m from the ground, and the valve stem must follow the operator. installation direction.

4. For the valves on the side-by-side risers, the elevation of the center line should be the same, and the clear distance between the handwheels should not be less than 100mm; the valves on the side-by-side horizontal pipes should be staggered to reduce the distance between the pipes.

5. When installing heavy valves on water pumps, heat exchangers and other equipment, valve brackets should be installed; when valves are frequently operated and installed at a distance of more than 1.8m from the operating surface, a fixed operating platform should be installed.

6. If there is an arrow mark on the valve body of the valve, the direction of the arrow is the flow direction of the medium. When installing the valve, care should be taken to make the arrow point in the same direction as the medium in the pipeline.

7. When installing flanged valves, ensure that the end faces of the two flanges are parallel and concentric with each other, and double gaskets are not permitido.

8. When installing a threaded valve, one threaded valve should be equipped with a union to facilitate disassembly. The setting of the union should consider the convenience of maintenance. Usually, the water flows through the valve first and then the union.

Válvula Installation Precautions

1. The valve body material is mostly made of cast iron, which is brittle, so it should not be hit by heavy objects.

2. When handling the valve, it is not allowed to throw it at will; quando lifting and hoisting the valve, the rope should be tied to the valve body, and it is strictly forbidden to be tied to the handwheel, valve stem and flange bolt holes.

3. The valve should be installed in the most convenient place for operation, maintenance and repair, and it is strictly forbidden to bury it in the ground. For the valves on the pipelines in direct burial and trenches, an inspection well room should be set up to facilitate the opening, closing and adjustment of the valves.

4. Ensure that the thread is intact, and wrap hemp, lead oil or PTFE raw material tape on the thread. When twisting, use a wrench to clamp the hexagonal valve body screwed into one end of the pipe.

5. When installing the flanged valve, pay attention to tighten the connecting bolts diagonally, and use even force when screwing, to prevent the gasket from running off or causing deformation and damage to the valve body.

6. The valve should be kept closed during installation. For threaded valves close to the wall, it is often necessary to remove the valve stem, valve disc and handwheel during installation before they can be parafusado. When disassembling, turn the handwheel to keep the valve open before disassembling.

Instalação of common valves

Instalação of gate valve, globe valve and check valve

BW 900LB gate valve

Portão valve, also known as gate valve, is a valve that uses a gate to control the opening and closing, and adjusts the pipeline flow and opens and closes the pipeline by changing the cross section. Gate valves are mostly used for pipelines that fully open or fully close the fluid medium. Gate valve installation generally has no directional requirements, but it cannot be flipped.

C95800 válvula global

The globe valve is a valve that uses the valve disc to control the opening and closing. Ajusta a medium flow or cut off the medium passage by changing the gap between the valve disc and the valve seat, that is, changing the size of the channel section. Quando installing the shut-off valve, attention must be paid to the flow direction of the fluid.

o principle that must be followed when installing the globe valve is that the fluid in the pipeline passes through the valve hole from bottom to top, commonly known as "low in and high out", and it is not allowed to install it in reverse.

Pressure check valve

Check valve, also known as check valve and one-way valve, is a valve that automatically opens and closes under the action of the pressure difference between the front and rear of the valve. De acordo com their different structures, check valves include lift type, swing type and butterfly wafer type. Lift check valve is divided into horizontal and vertical. When installing the check valve, attention should also be paid to the flow direction of the medium and cannot be installed in reverse.

Instalação of pressure reducing valve

o pressure reducing valve is a valve that reduces the inlet pressure to a certain required outlet pressure through adjustment, and relies on the energy of the medium itself to automatically keep the outlet pressure stable.

A partir de the point of view of fluid mechanics, the pressure reducing valve is a throttling element whose local resistance can be changed, that is, by changing the throttling area, the flow rate and the kinetic energy of the fluid are changed, resulting in different pressure losses, so as to achieve the purpose of pressure reduction. Então rely on the adjustment of the control and adjustment system to balance the fluctuation of the pressure behind the valve with the spring force, so that the A pressão atrás da válvula permanece constante dentro de um determinado intervalo de erro.

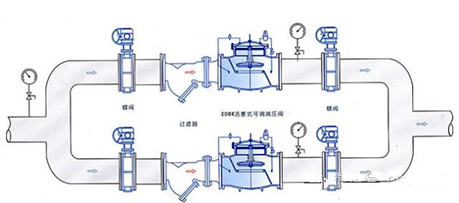

Instalação de válvula de redução de pressão

1. O grupo da válvula de alívio de pressão instalado verticalmente é geralmente instalado ao longo da parede a uma altura adequada do solo; a pressão Grupo de válvula de alívio instalado horizontalmente é geralmente instalado no plataforma operacional permanente.

2. O aço de aplicação é carregado na parede O exterior das duas válvulas de controle (geralmente usado para válvulas globais) para formar um Suporte, e o tubo de desvio também está preso no suporte para nivelar e alinhar.

3. A válvula redutora de pressão deve ser instalada na vertical na horizontal oleoduto e não deve ser inclinado. A seta no corpo da válvula deve apontar na direção do fluxo médio e não deve ser instalado para trás.

4. Válvulas globais e manôs de pressão alta e baixa instalado em ambos os lados para observar as mudanças de pressão antes e depois do válvula. O diâmetro do oleoduto atrás do A válvula redutora de pressão deve ser 2# -3# maior que o diâmetro do tubo de entrada Antes da válvula, e um tubo de desvio deve ser instalado para manutenção.

5. O tubo de equalização de pressão da válvula de redução da pressão da membrana deve ser conectado ao pipeline de baixa pressão. Oleodutos de baixa pressão devem ser equipados com válvulas de segurança para garantir a operação segura do sistema.

6. Quando usado para descompressão a vapor, um tubo de drenagem deve ser definido. Para sistemas de pipeline que requerem um maior grau de purificação, um O filtro deve ser instalado antes da válvula de redução de pressão.

7. Após a instalação do grupo de válvula de redução de pressão, a pressão A válvula de redução e a válvula de segurança deve ser testada por pressão, corada e ajustada De acordo com os requisitos de projeto, e a marca ajustada deve ser feita.

8. Ao lavar a válvula de redução de pressão, feche a válvula de entrada do Redutor de pressão e abra a válvula de descarga para descarga.

Instalação de armadilhas

o A função básica da armadilha a vapor é descarregar a água condensada, o ar e Gás de dióxido de carbono no sistema de vapor o mais rápido possível; ao mesmo tempo, Evita automaticamente o vazamento de vapor na maior extensão. Existem muitos tipos de armadilhas, cada um com desempenho diferente.

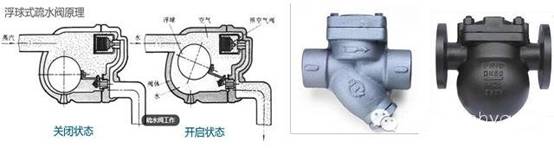

Floating ball steam trap.jpg

Dependendo No princípio de trabalho da armadilha, ele pode ser dividido no seguinte Três tipos:

Mecânico Tipo: A ação depende da mudança do nível de condensado no vapor armadilha, incluindo:

Flutuador Tipo: O flutuador é uma esfera oca fechada.

Abra Tipo de flutuação: O float é do tipo barril com uma abertura para cima.

Abra Tipo de flutuação: O flutuador é do tipo barril com uma abertura.

Termostático: Atua sobre mudanças na temperatura líquida, incluindo:

Bimetal: O elemento sensível é um bimetal.

Vapor Tipo de pressão: o elemento sensível é um soluço ou um cartucho de tinta, que é cheio de líquido volátil.

Termodinâmico Tipo: a ação depende da mudança das propriedades termodinâmicas do líquido.

Disco Tipo: devido às diferentes taxas de fluxo de líquido e gás sob o mesmo Pressão, as diferentes pressões dinâmicas e estáticas geradas acionam o disco válvula para agir.

Pulso Tipo: quando o condensado de diferentes temperaturas passa através dos dois pólos placas de orifício em série, diferentes pressões serão formadas entre o Placas de orifício de dois polos, dirigindo o disco da válvula para agir.

Instalação de armadilhas

1. As válvulas de fechamento (válvulas de fechamento) devem ser definidas antes e depois, e um O filtro deve ser definido entre a armadilha e a válvula de desligamento frontal para evitar sujeira de condensar a água de obstruir a armadilha.

2. Um tubo de inspeção deve ser instalado entre a armadilha e a traseira A válvula de fechamento para verificar se a armadilha funciona normalmente. Se uma grande quantidade de O vapor é emitido quando o tubo de inspeção é aberto, significa que a armadilha é quebrado e precisa ser reparado.

3. O objetivo de definir o tubo de desvio é descarregar uma grande quantidade de Água condensada durante a inicialização e reduza a carga de drenagem da armadilha.

4. Quando a armadilha de vapor é usada para drenar a água condensada do aquecimento Equipamento, deve ser instalado na parte inferior do equipamento de aquecimento, para que o tubo de condensado seja devolvido verticalmente à armadilha a vapor para prevenir A água é armazenada no equipamento de aquecimento.

5. O local da instalação deve estar o mais próximo do ponto de drenagem como possível. Se a distância estiver muito longe, o ar ou o vapor se acumularão no tubo delgado na frente da armadilha.

6. Quando o pipeline horizontal do tubo principal do vapor é muito longo, o O problema de drenagem deve ser considerado.

Instalação da válvula de segurança

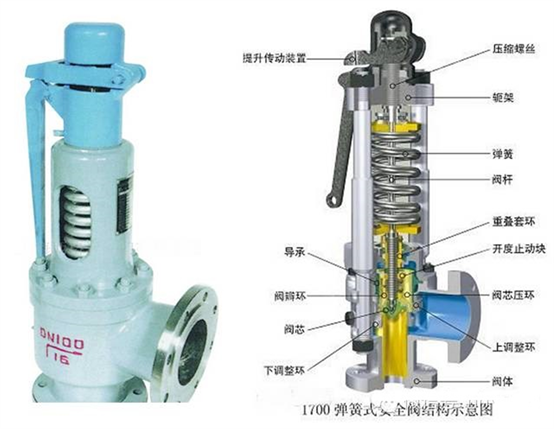

o A válvula de segurança é uma válvula especial que as peças de abertura e fechamento estão em um Estado normalmente fechado sob a ação da força externa. Quando a pressão de O meio no equipamento ou oleoduto sobe além do valor especificado, ele descarrega o meio para o exterior do sistema para impedir o meio pressão no pipeline ou equipamento excedendo o valor especificado. .

Segurança As válvulas são válvulas automáticas, usadas principalmente em caldeiras, vasos de pressão e oleodutos. A pressão de controle não excede o valor especificado, que reproduz Um papel importante na proteção da operação de segurança e equipamento pessoal. Observe que a válvula de segurança deve ser testada por pressão antes que possa ser usada.

1. Antes da instalação, o produto deve ser cuidadosamente inspecionado para verificar se existe um certificado de conformidade e manual do produto para esclarecer o pressão constante ao sair da fábrica.

2. A válvula de segurança deve ser organizada o mais próximo A plataforma é o mais possível para inspeção e manutenção.

3. A válvula de segurança deve ser instalada verticalmente, o meio deve fluir de baixo para baixo para cima, e a verticalidade da haste da válvula deve ser verificado.

4. Em circunstâncias normais, as válvulas de fechamento não podem ser definidas antes e Após a válvula de segurança para garantir a segurança e a confiabilidade.

5. Alívio da pressão da válvula de segurança: quando o meio é líquido, geralmente é alta no pipeline ou sistema fechado; Quando o meio é gás, é geralmente descarregado para a atmosfera ao ar livre;

6. O meio de petróleo e gás geralmente pode ser descarregado na atmosfera. A saída do tubo de ventilação da válvula de segurança deve ser 3m maior que a mais alta estruturas circundantes, mas as seguintes condições devem ser descarregadas em um sistema fechado para garantir a segurança.

7. O diâmetro do tubo da população deve ser pelo menos igual à entrada diâmetro do tubo da válvula; o diâmetro do tubo de descarga não deve ser menor que o diâmetro da saída da válvula. O tubo de descarga deve ser liderado para o exterior e instalado com um cotovelo, de modo que a tomada de tubo enfrenta um área segura.

8. Quando a válvula de segurança é instalada, quando a conexão entre o A válvula de segurança e o equipamento e o pipeline estão abrindo soldagem, a abertura O diâmetro deve ser o mesmo que o diâmetro nominal da válvula de segurança.

Centralizado Aplicação do sistema de armadilha a vapor

Centralized application of steam trap system.gif

Falhas comuns da válvula e causas

1. Causas e métodos de manutenção de vazamento de caixa de recheio
