Schematisches Diagramm des Trap -Ventils

Neben herkömmlichen Ventilen wie z. hoch Drucktorventil Und es gibt ein anderes Gerät für die Pipeline -Steam -Falle. Das Dampffalle ist ein Ventil, das auch als Falle bekannt ist, ein Abflussventil, das entlassen Das kondensierte Wasser-, Luft- und Kohlendioxidgas im Dampfsystem möglich und gleichzeitig automatisch die Leckage von Dampf auf das größte Ausmaß. Es gibt viele Arten von Fallen, die jeweils unterschiedlich sind Leistung.

Bei der Auswahl einer Dampffalle zuerst, Die Merkmale sollten ausgewählt werden, um den optimalen Betrieb der zu erfüllen Dampfheizgeräte und dann andere objektive Bedingungen sollten berücksichtigt werden, Damit die Auswahl der Dampffalle, die Sie benötigen, korrekt und effektiv ist.

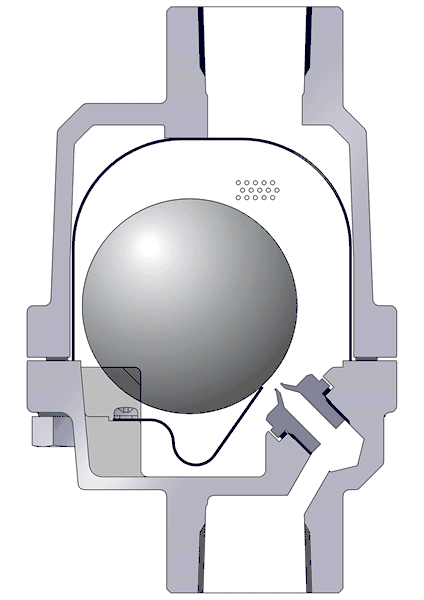

Dampffalle Typ Free Float Type. Der freie Schwimmer Typ Dampffalle verwendet das Prinzip des Auftriebs. Der Schwimmerball bewegt sich nach oben und unten mit der Änderung des Wasserspiegels entsprechend der Menge an Kondensat Wasser, automatisch die Öffnung des Ventilsitzlochs anpasst und Entlädt das kondensierte Wasser kontinuierlich. Wenn das Wasser aufhört, einzudringen, das Schwimmender Ball fällt auf den Boden und kehrt in die geschlossene Position und zur Entwässerung zurück Stopps. Da sich das Abflussventilsitzloch immer unter dem kondensierten Wasser befindet Level, eine Wasserdichtung bildet und Wasser und Gas natürlich getrennt werden Erreichen Sie keine Dampfleckage.

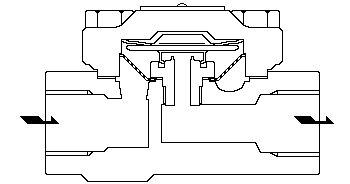

Dampffallen vom Typ Kapsel

Das Hauptaktionselement des Bellows-Typs Dampffalle ist der Metallburge, der mit einer Flüssigkeit gefüllt ist, deren Flüssigkeit gefüllt ist Die Verdampftemperatur ist niedriger als die Sättigungstemperatur von Wasser.

Wenn das Gerät gerade gestartet wird, Kondensates Wasser mit niedriger Temperatur erscheint in der Rohrleitung, und in der Flüssigkeit in der Die Membranbox befindet sich in einem kondensierten Zustand. Das Ventil befindet sich in der offenen Position. Wann Die Temperatur des Kondensat steigt allmählich an, die Füllflüssigkeit in Der Balg beginnt zu verdunsten, der Druck in den Balg steigt und der Zwerchfell treibt den Ventilkern an, sich in die Schlussrichtung zu bewegen. Vor dem Kondensat erreicht die Sättigungstemperatur, die Falle ist vollständig geschlossen, und der Balg folgt der Dampftemperatur. Ändern Sie den Steuerventilschalter, Spielen Sie die Rolle der Dampfblockierung und Entwässerung.

Umgekehrte Eimerfalle

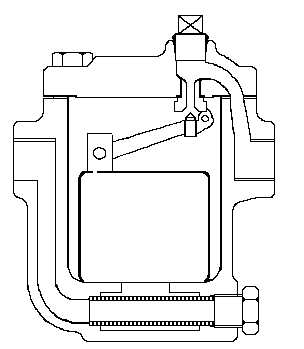

Die Innenseite der umgekehrten Eimerfalle ist Ein umgekehrter Eimer als empfindlicher Komponente des Flüssigkeitsspiegels. Die Öffnung der Der Eimer ist nach unten und der Verbindungshebel des umgekehrten Eimers treibt die Ventilkern zum Öffnen und Schließen des Ventils. Die umgekehrte Bucket -Falle kann Die Luftluft, hat keine Angst vor Wasserhammer und hat ein gutes Anti-Fouling Leistung. Der Grad der Subkühlung ist gering, die Dampfleckquote ist geringer als 3%beträgt die maximale Rückdruckrate 75%, es gibt viele Stecker und Die Empfindlichkeit ist nicht so gut wie die der freien Schwimmerfalle. Weil die Inverted Bucket Type Trap basiert auf dem Auftrieb von Dampf, um das zu schließen Ventil und der Arbeitsdruckunterschied beträgt weniger als 0,1 MPa, es ist nicht geeignet zur Auswahl.

Bimetallische Scheibendampffallen

Die Dampffalle der bimetallischen Blech wird angetrieben durch das bimetallische Blech -Temperatur -Erfassungselement, um den Ventilkern auf zu fahren das Ventil öffnen und schließen.

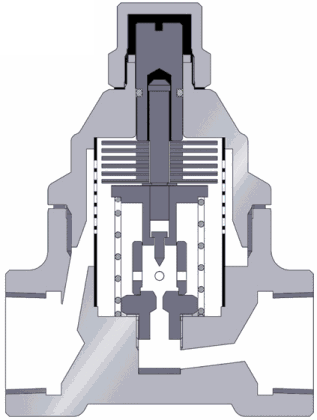

Wenn das Gerät gerade gestartet wird, niedrige Temperatur Kondensat erscheint in der Rohrleitung, das Bimetal ist flach und der Ventilkern ist in der offenen Position unter der elastischen Kraft der Feder. Wenn der Die Temperatur des Kondensats steigt allmählich an, die Bimetaltemperatur Das Erfassungselement beginnt sich zu beugen und zu verformen und den Ventilkern in die geschlossene Position. Die Falle ist vollständig geschlossen, bevor das Kondensat erreicht ist Sättigungstemperatur. Es gibt immer hohe Temperaturkondenswasser in Vor dem Ventil, keine Dampfleckage und eine gute energiesparende Wirkung.

Thermodynamische Fallen

Thermodynamische Dampffallen sind sehr robust und einfach zu bedienen.Diese Art von Falle funktioniert nach der dynamischen Wirkung von Flash Dampf durch die Falle.

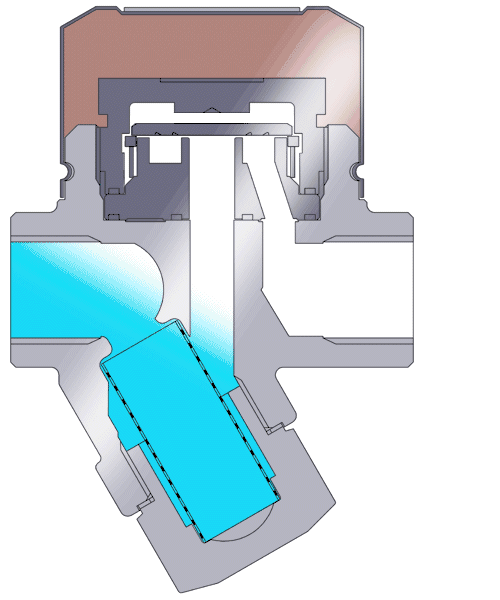

Während der Startphase aufgrund der Wirkung des Drucks, die Scheibe wird hochgedrückt und das Kondensatwasser und die Luft sind aus den drei kleinen Löchern des peripheren Ausgangs durch die entlassen Unterer Teil der Scheibe durch den inneren Ventilsitz.Es gibt ein bewegliches Ventil Platte in der thermodynamischen Dampffalle, die sowohl ein empfindlicher Teil als auch ein Aktionsausführungsteil.Nach den verschiedenen thermodynamischen Prinzipien von Die Durchflussrate und die Volumenänderung von Dampf und Kondensat, die durchgehen, Es werden unterschiedliche Druckunterschiede auf und ab der Ventilplatte erzeugt, um Fahren Sie die Ventilplatte, um das Ventil zu öffnen und zu schließen.
